液压缸管法兰点焊固定工装结构

　　这套工装主要面向液压缸缸筒与端部法兰的环缝预点焊工序，在液压元件制造车间的焊接工段应用十分普遍。熟悉液压件加工的从业者都清楚，缸筒属于长薄壁回转件，端部法兰与筒身的同轴度、端面垂直度直接决定后续密封件装配精度与油缸整体使用寿命，若点焊定位阶段出现偏移，后续满焊变形很难校正，最终会导致活塞杆卡滞、密封偏磨泄漏等一系列问题。

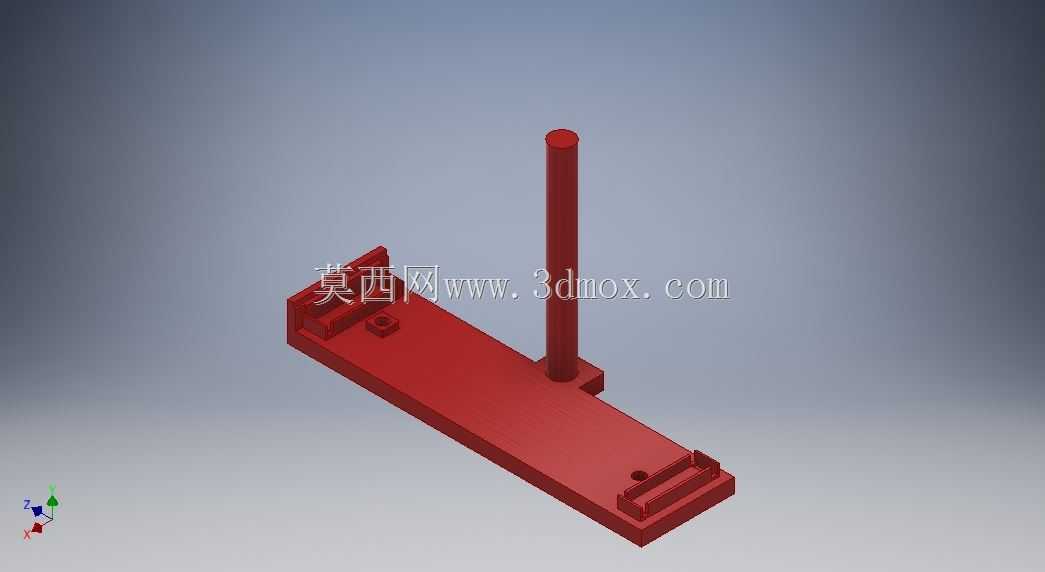

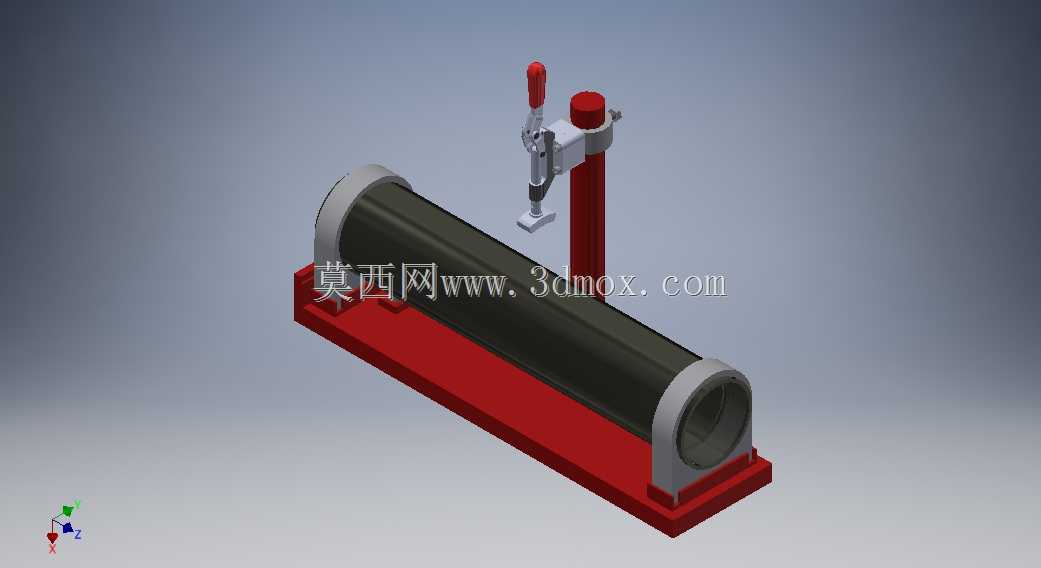

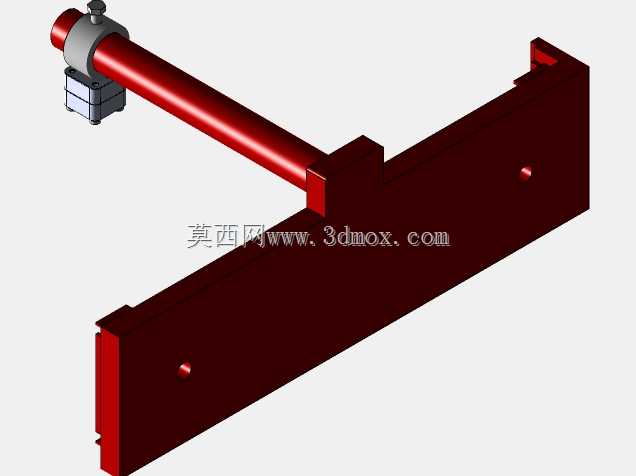

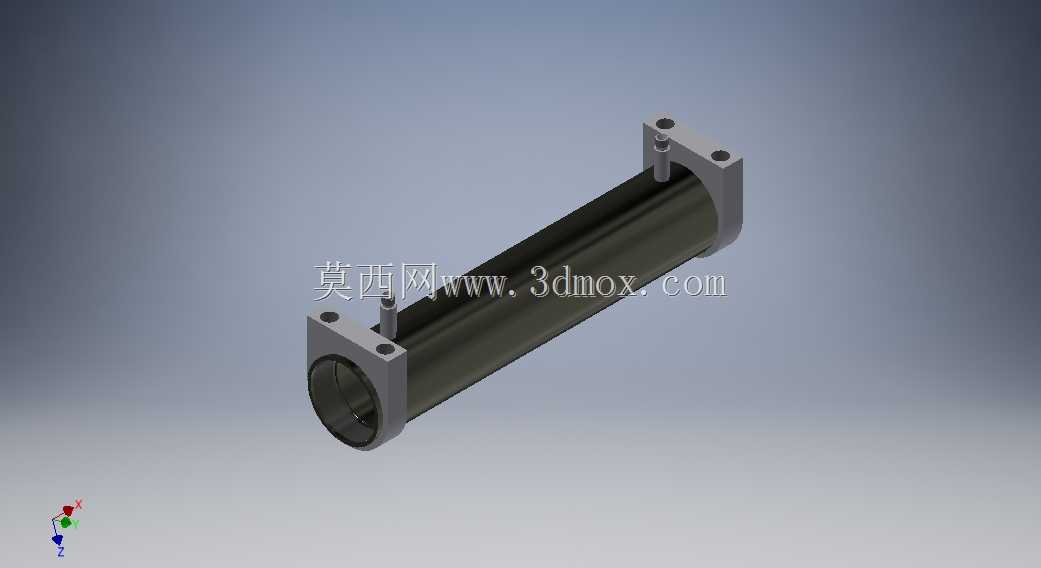

　　从结构布局来看，工装采用整体式矩形铸铁底座作为承载基础，底座底面预留了T型槽安装位，可直接固定在焊接工作台或者变位机的安装面上，安装边界适配车间常规1.2米幅面的焊接工位，整体重心落在底座几何中心偏前位置，配合压装机构的下压力不会出现倾覆风险。底座上设置了两组同轴的半圆弧支撑座，支撑座的内圆弧面根据待加工缸筒的外径做了配磨处理，圆弧包角为120度，既能够保证缸筒放置时的径向定位精度，又不会因为包角过大导致取放工件卡顿，支撑座的高度经过核算，放置缸筒后中心高与车间常用焊接变位机的回转中心保持一致，方便后续工序衔接。

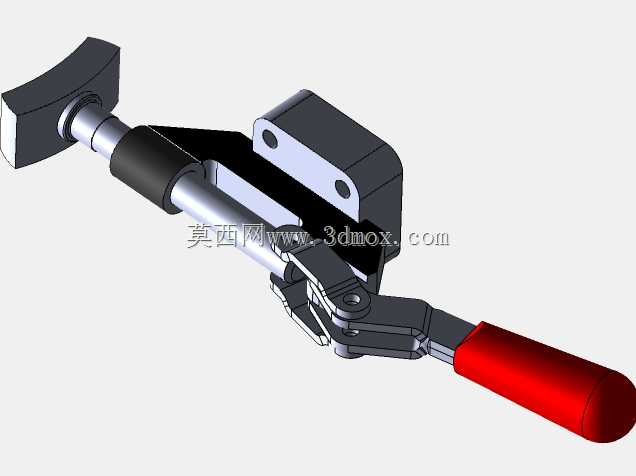

　　压紧机构选用了垂直式快速夹钳，安装在支撑座侧方的立式立柱上，夹钳的压头位置做了聚氨酯包胶处理，避免压紧时在缸筒表面留下压痕，夹钳的行程经过匹配设计，抬起时压头完全退离缸筒上方的取件空间，工人上下料时不需要额外避让，压下时的压紧力控制在合理区间，既可以限制缸筒点焊时的轴向窜动与径向转动，又不会因为压力过大导致薄壁缸筒产生圆度变形。夹钳的安装立柱上设置了长条形调节孔，可以根据不同批次缸筒的外径尺寸微调压头的前后位置，适配一定范围内的规格变化，不需要整体更换工装组件。

　　设计过程中重点考量了焊接作业的操作便利性，两组支撑座之间预留了足够的操作空间，焊枪可以顺畅抵达法兰与缸筒连接的环缝位置，不会出现结构干涉。支撑座与底座之间采用螺栓连接，当需要加工不同直径的缸筒时，只需要更换对应圆弧尺寸的支撑座即可，底座与夹钳组件可以通用，大幅降低了多规格生产的工装制造成本。工装的所有外露金属表面都做了发黑防锈处理，焊接飞溅附着后容易清理，不会因为长期焊渣堆积影响定位精度，底座上还预留了接渣盘的安装位，焊接时产生的焊渣可以直接落入接渣盘，减少工位清理的工作量。

　　从实际使用逻辑来看，工人操作时只需要将待焊接的法兰预先套在缸筒端部，将缸筒整体放置在两个圆弧支撑座上，推动缸筒抵靠端部定位挡块确定法兰的轴向位置，扳下快速夹钳压紧缸筒，就可以依次完成环缝上多个点位的点焊固定，整个装夹过程不需要额外拧动螺栓，单工位装夹时间可以控制在十秒以内，相比传统的螺栓压板装夹方式，作业效率提升十分明显。同时因为定位基准统一，不同工件点焊后的法兰位置一致性好，后续满焊时的变形量波动范围更小，能够有效降低后续校形工序的工作量。

　　考虑到焊接作业的高温环境，工装的定位面没有采用容易受热变形的非金属材料，所有定位基准面均为金属加工面，长期受焊接热辐射也不会出现精度衰减，夹钳的铰接点都设置了防尘挡片，避免焊接烟尘进入铰接缝隙导致夹钳操作卡滞。工装整体没有复杂的传动结构，日常维护只需要定期在夹钳铰接点涂抹少量润滑脂即可，对车间维护人员的技能要求很低，适合在批量生产的液压件加工车间长期使用。
