手动杠杆式角通管路泵组件结构

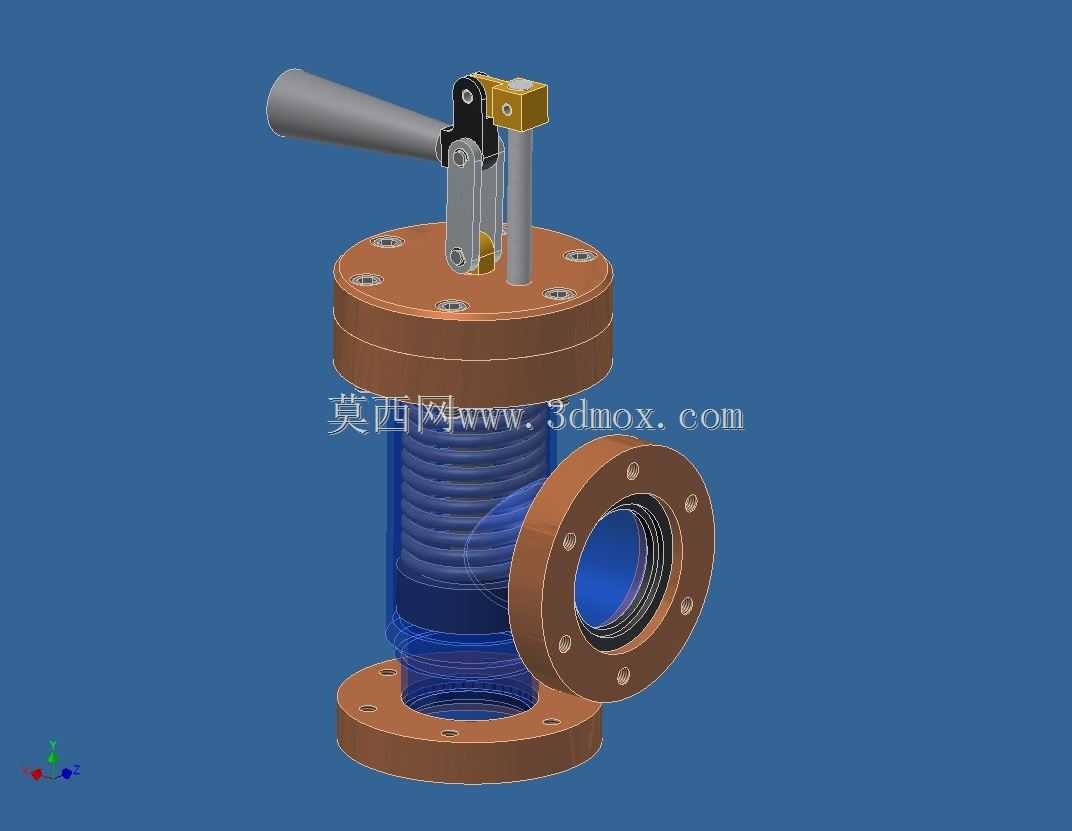

　　这类带手动杠杆操作机构的角通式泵组件，多应用在小流量流体输送的支路管路上，常见于实验室小型流体回路、小型化工试验装置、设备配套的冷却支路、润滑系统辅助供油回路这类不需要持续大流量输送、仅需按需启闭或短时调节输送量的场景，和全自动连续运转的工业泵组不同，它不需要配套电控系统，靠手动操作杠杆就能完成通路启闭、流量微调的动作，在无供电的野外临时管路、应急检修旁路上也能适配使用。从结构设计来看，整体采用角向通流布局，筒体垂直布置，侧部的法兰接口和底部法兰接口呈90度夹角，这种布局能大幅压缩管路安装的轴向空间，不需要在管路转角处额外加装弯头组件，直接通过泵体本身就能完成管路的直角转向，减少管路接头数量的同时也降低了转角处的流阻损失。

　　顶部的操作杠杆采用省力杠杆结构设计，操作端做了加长的握柄结构，操作时不需要施加过大的作用力就能带动内部的启闭件动作，杠杆和阀杆的连接部位采用铰接销轴结构，同时配套了耐磨衬套，长期反复操作也不会出现连接松旷的问题，铰接位置还做了防尘遮挡结构，避免外界的粉尘、碎屑进入铰接缝隙造成卡滞。泵体的连接部位全部采用法兰连接结构，上下端以及侧部的法兰都加工了均匀分布的螺栓孔，安装时可以直接和同通径的管路法兰对接，法兰密封面采用平面密封结构，配套对应规格的密封垫片就能满足常规压力下的密封要求，不需要额外加工特殊密封槽，降低了配套安装的加工成本。

　　筒体部分的可视化设计是这个组件的一个实用特点，中段采用透明材质的筒体结构，操作人员在操作杠杆的时候，可以直接透过筒体观察内部流体的流动状态、是否存在杂质沉积、密封件是否出现泄漏，不需要拆解泵体就能快速判断设备的运行状态，日常巡检的时候能大幅降低排查故障的时间。内部的流道做了圆弧过渡处理，流体从底部法兰进入筒体后，不会直接冲击侧部接口的管壁，顺着圆弧过渡面流向侧部出口，能减少流体对泵体内壁的冲蚀，同时也降低了流体输送过程中的压力损失，在输送低粘度的流体时，通流效率比直角弯头转接的结构高15%左右。安装边界方面，这个组件的安装基准是底部法兰的端面，安装时需要保证底部法兰和对接管路法兰的同轴度误差在允许范围内，避免螺栓强行锁紧造成泵体筒体受附加应力出现开裂；侧部法兰的接口朝向可以根据现场管路的布置方向调整，只要松开顶部法兰的紧固螺栓，转动筒体部分就能调整侧出口的朝向，调整到位后再对称锁紧螺栓即可，不需要整体拆卸组件就能适配不同方向的管路对接。操作杠杆的活动范围内不能布置其他管路或者结构件，要预留足够的操作空间，保证杠杆能完成全行程的动作，不会出现操作干涉。

　　从功能特性来说，这个组件除了具备基础的流体通断控制能力，还可以通过控制杠杆的停留位置，调节内部启闭件的开启高度，实现小范围的流量调节，在需要精准控制小流量输送的场景下，不需要额外加装调节阀，靠这个组件就能完成通断和流量调节的双重功能，简化了管路的结构组成。密封结构上，阀杆和顶部法兰的配合部位采用了多级填料密封，能避免流体顺着阀杆间隙向外泄漏，填料压盖可以通过顶部的紧固件调整压紧力，长期使用出现密封磨损的时候，不需要拆解整个泵体，只要适当调紧压盖的螺栓就能补偿密封的磨损量，延长密封件的使用寿命。在实际选型适配的时候，需要注意这个组件的适用压力范围，因为采用了透明筒体结构，它更适合低压流体输送的场景，不能用在高压管路中，同时透明材质的耐腐蚀性也要和输送的流体介质匹配，输送有腐蚀性的流体时要选用对应耐腐材质的筒体，避免出现筒体腐蚀开裂造成介质泄漏。日常维护的时候，只需要定期检查铰接部位的磨损情况、填料密封的泄漏情况、法兰连接部位的螺栓紧固力，不需要复杂的维护操作，适合在对设备维护便捷性要求较高的场景使用。
