带安装支座的流体输送泵壳体结构

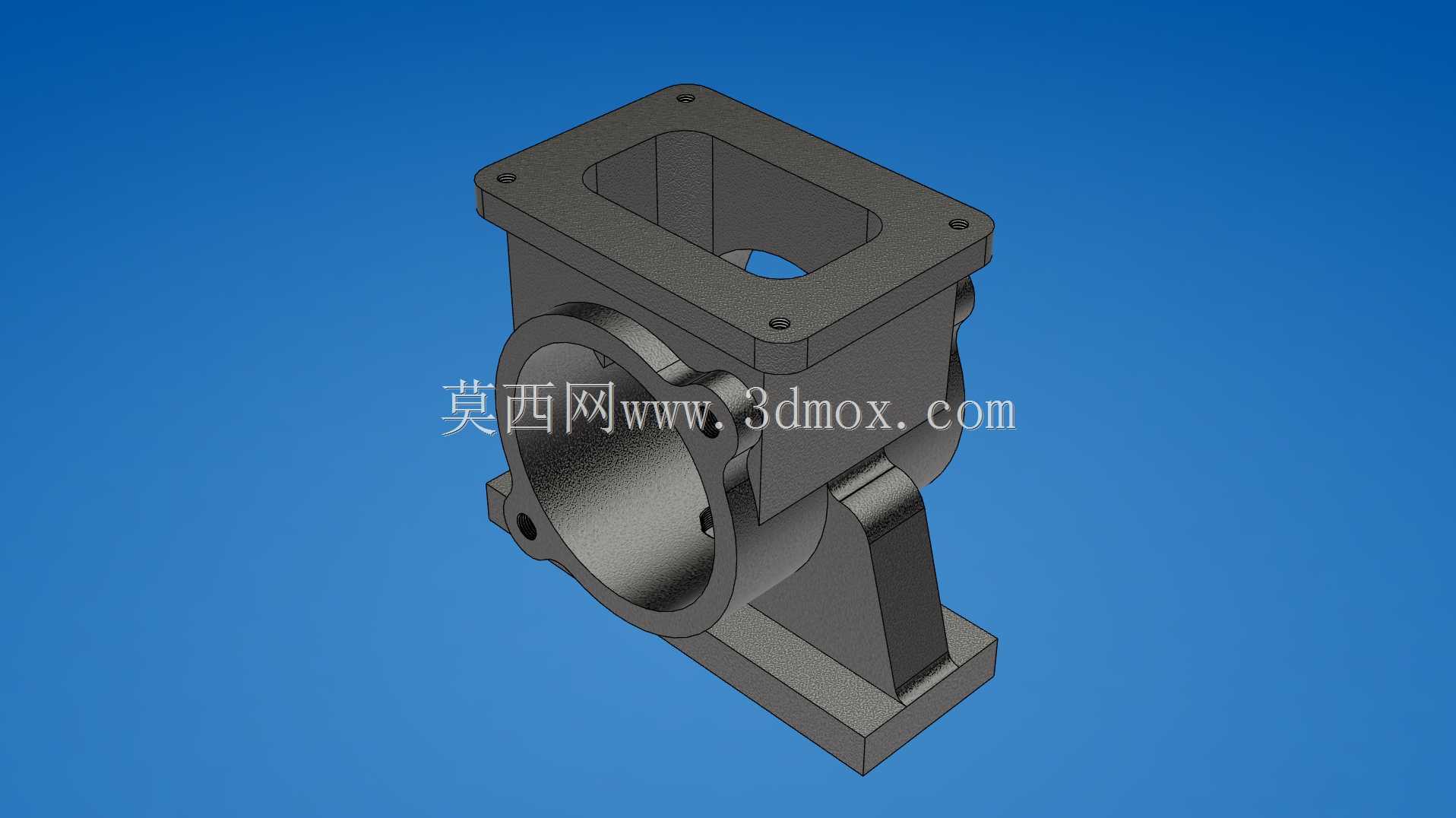

　　在流体输送类设备的整机结构中，泵壳作为核心的承压与支撑构件，直接决定了泵组运行的密封可靠性、安装稳定性与流体流转效率，这类壳体结构广泛应用在工业循环供水、小型液压动力单元、化工介质输送、机床冷却系统等场景中，是容积式泵、小型离心泵等泵型不可或缺的基础承载部件。从实际工程应用的角度看，该泵壳的结构设计完全围绕泵组的实际运行需求展开：上部开设的矩形敞口结构，是为了适配泵体内部叶轮、导流组件的安装与后期检修需求，敞口周边均匀布置的螺栓孔位，能够配合密封垫片实现与上端盖的刚性压紧连接，避免带压流体从装配缝隙处泄漏，同时该敞口结构也可作为流体进出的辅助接口预留位，适配不同管路布局的安装需求。

　　侧面的大直径圆形法兰接口，是泵体的主流体通道接口，法兰端面的密封槽结构与周边均布的连接孔，能够与外接管路实现可靠对接，保证流体在泵腔内部完成能量转换后能够稳定输送至目标管路，接口旁侧的小型螺纹孔位，则是用于安装压力检测、温度传感等监测元件，方便运维人员实时掌握泵腔内部的介质运行参数，提前预判设备故障风险。下部的一体化铸造成型支座，是整个泵体的安装承载基础，支座底部的平整安装面能够与设备安装机架完全贴合，支座上预留的安装孔位可通过螺栓实现泵体与机架的刚性固定，抵消泵组运行过程中叶轮高速旋转产生的振动与扭矩反力，避免泵体运行时出现位移、管路接口错位等问题，支座与主体腔体之间设置的加强筋结构，能够在不额外增加壳体整体壁厚的前提下，大幅提升壳体的结构刚性，降低承压状态下的壳体形变概率，同时控制壳体整体重量，减少材料成本与安装负载。

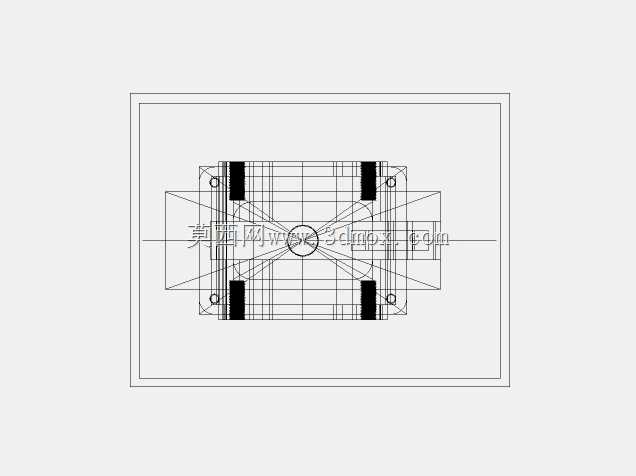

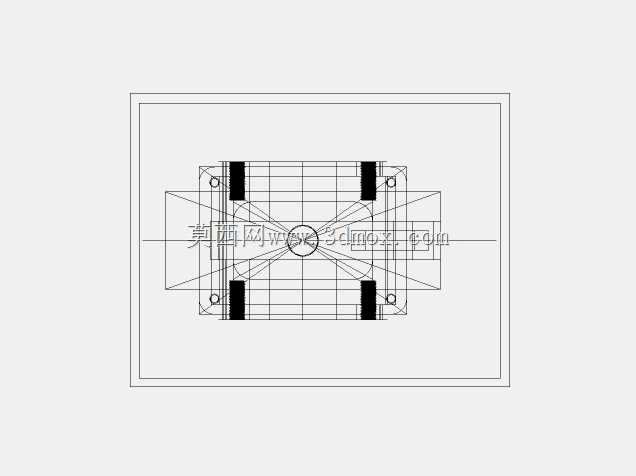

　　该泵壳的整体外形尺寸为178毫米×152毫米×102毫米，在进行整机布局设计时，需要预留足够的安装操作空间：除了壳体本身的占位尺寸外，还需要在侧面圆形法兰接口处预留至少30毫米的管路对接操作空间，在上部矩形敞口处预留不小于50毫米的端盖拆装与组件检修空间，在下部支座处预留匹配安装螺栓的扳手操作空间，避免出现安装干涉问题。从结构设计逻辑来看，这类泵壳多采用一体铸造成型后再进行关键机加工的工艺路线，铸造阶段保证壳体整体的壁厚均匀性，避免出现缩孔、砂眼等铸造缺陷影响承压能力，后续机加工阶段重点保证法兰密封面、上部敞口贴合面、支座安装面的平面度与位置精度，以及各连接孔位的同轴度与位置公差，确保各配合部件装配后能够满足密封与运行精度要求。

　　在实际选型适配过程中，需要重点核对泵壳的腔体容积与叶轮组件的匹配度，确认各接口的通径尺寸与设计流量参数匹配，同时根据输送介质的腐蚀特性、运行压力等级选择对应的壳体材质，比如输送清水类介质可选用普通铸铁材质降低成本，输送弱腐蚀介质可选用铸不锈钢材质提升耐蚀性能，高压运行场景则需要选用更高强度的铸钢材质并提升壁厚冗余量，保证壳体长期运行的结构可靠性。
