三瓣式旋翼中心铰接转动结构设计

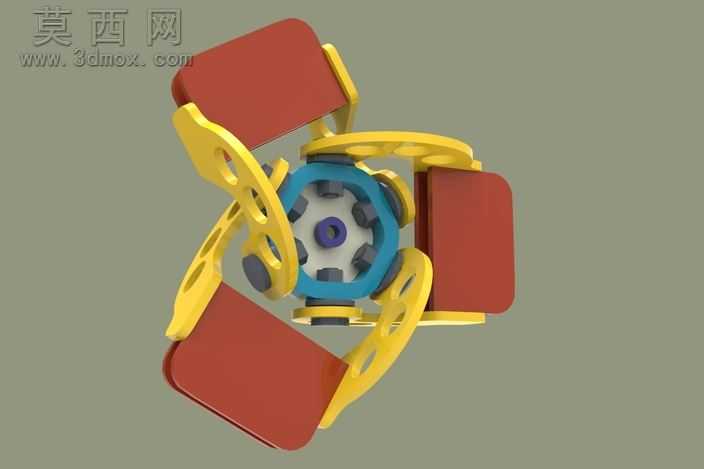

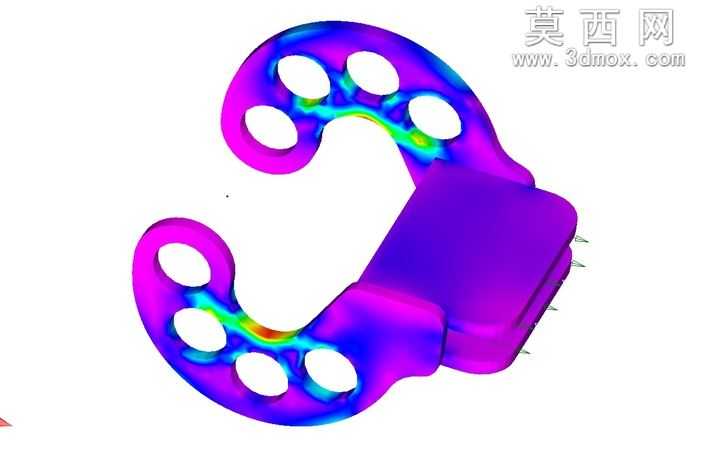

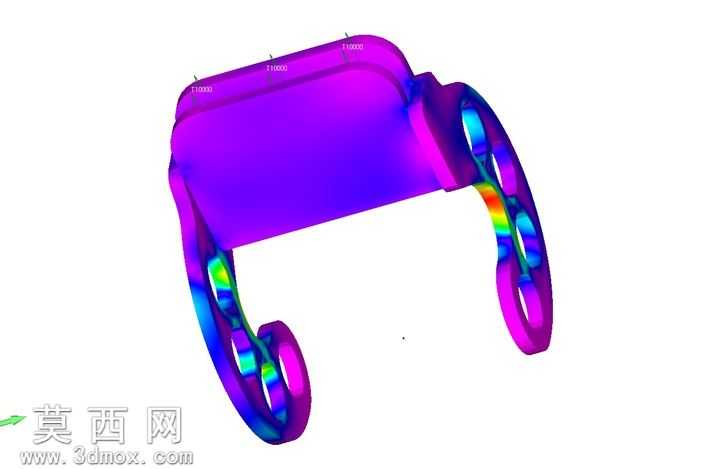

本作品为三瓣式旋翼中心铰接转动机构，采用三维建模软件完成全参数化结构设计，建模过程中优先对中心核心关节进行基准定位，以中心轴孔为全局坐标原点，依次搭建中心轮毂、周向铰接支座、瓣状旋翼连接臂、外侧翼面安装座的层级装配结构，确保所有转动副的同轴度公差控制在合理范围内，避免后续运动仿真出现干涉卡顿问题。渲染阶段采用哑光工业材质体系，中心轮毂主体赋予磨砂蓝工程塑料材质，内嵌的定位卡块使用深灰色硬质合金材质，铰接连接臂采用明黄色高强度玻纤增强塑料材质，外侧翼面安装座赋予砖红色哑光复合材料材质，场景搭配低饱和度橄榄灰背景，采用45度斜向柔光打光，弱化生硬阴影同时清晰呈现各部件的轮廓边界与装配关系，让铰接部位的配合间隙、限位结构的细节都能直观展现。结构设计上，中心轮毂周向均匀分布三组铰接支座，每组支座通过销轴与黄色连接臂形成转动副，连接臂上开设的镂空减重孔在保证结构强度的前提下降低整体重量，连接臂末端设置的卡槽与红色翼面底座形成卡接配合，可实现翼面的快速拆装更换；中心位置的紫色轴套为转动核心，内置的限位凸台可约束三个连接臂的转动角度范围，避免瓣状翼面在转动过程中发生相互碰撞，各铰接位置均预留了标准润滑间隙，可适配实际工况下的转动磨损补偿需求。设计思路围绕中心关节的同步联动特性展开，三个瓣状翼面可围绕中心铰接点实现同步收展动作，整体结构紧凑，传动路径简洁，可作为变体旋翼机构、可展开收纳机械装置的核心传动单元使用，建模过程中所有配合面均做了倒角处理，避免锐边应力集中，各零件的壁厚保持均匀一致，符合常规注塑加工的工艺要求，既满足机构运动的功能需求，也兼顾了后续加工制造的可行性。
