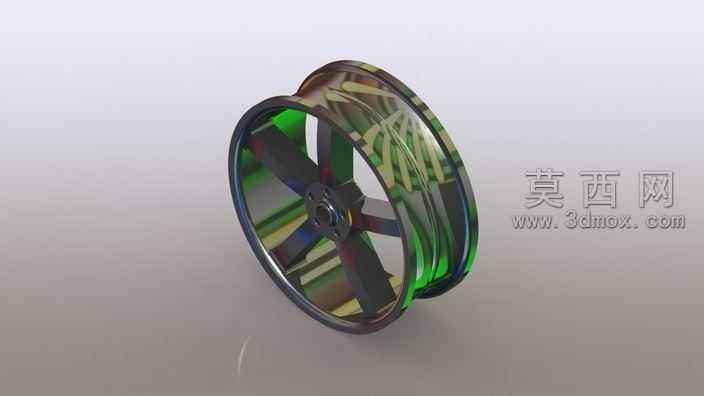

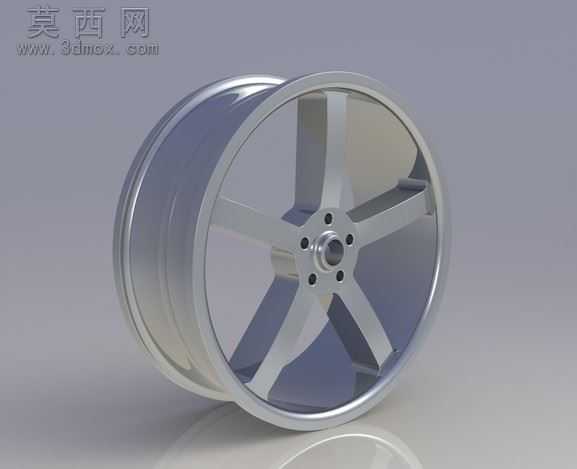

ARO20铬材质涵道轮式转子结构设计

本作品为涵道式轮状转子结构的三维建模设计，整体采用一体化轮盘结合多辐条叶轮的构型，建模阶段以中心安装轴孔为定位基准，先完成中心轮毂的参数化草绘，通过拉伸凸台构建轮毂基体，精准预留出安装定位的孔位与配合台阶，保证后续装配环节的同轴度公差要求。轮缘部分采用薄壁环形结构设计，建模时通过旋转凸台生成基础轮廓，再对内外壁做等厚处理，兼顾结构强度与轻量化需求，辐条式叶片采用均匀圆周阵列的方式排布，每片叶片的曲面通过放样曲面命令生成，预先调整好叶片的倾斜角度与曲面弧度，保证流体通过时的导流效率，叶片与轮毂、轮缘的衔接处均做圆角过渡处理，避免应力集中问题，提升结构的抗疲劳性能。材质设定阶段选用铬材质作为主体外观表现，通过调整材质的反射率、粗糙度与环境光遮蔽参数，还原铬金属特有的高反光、冷调金属质感，轮缘部分添加半透明的彩色覆膜材质效果，通过调整材质的折射度与透明度参数，模拟出表层覆膜的通透炫彩视觉效果，轮毂与叶片部分保留铬金属的哑光金属质感，与轮缘的亮面反光效果形成视觉层次区分。渲染阶段采用工作室柔光环境，添加多组辅助光源勾勒金属轮廓的高光边缘，通过调整景深参数突出转子主体结构，背景采用浅灰色渐变底色，避免多余元素干扰结构展示，同时添加柔和的地面反射效果，提升整体渲染的真实感。设计过程中充分考量构件的动平衡性能，所有叶片的重量、角度均做对称化处理，中心轴孔与轮缘的同轴度严格控制在合理公差范围内，保证转子高速运转时的稳定性，整体结构既满足动力导流的功能需求，又通过铬材质的质感表现提升了视觉表现力，可用于涵道动力装置、小型叶轮设备的结构参考与设计验证。
