手推车悬挂式滑动脚轮家具五金配件结构

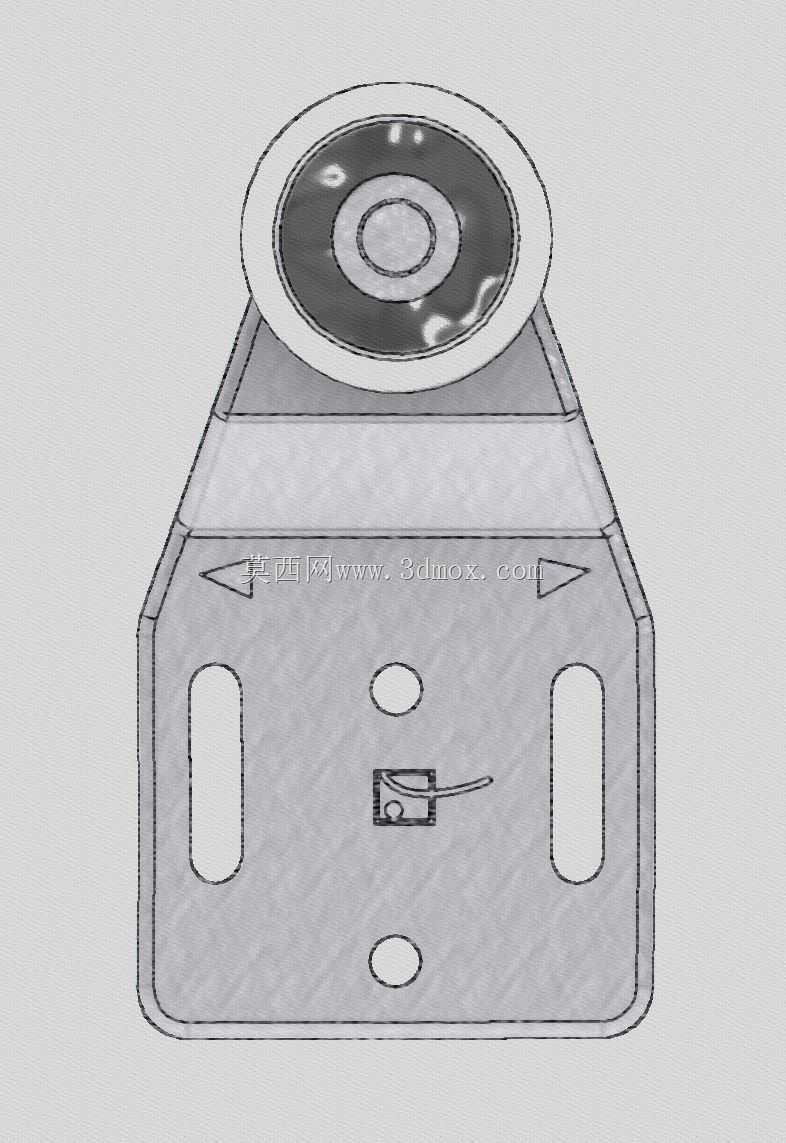

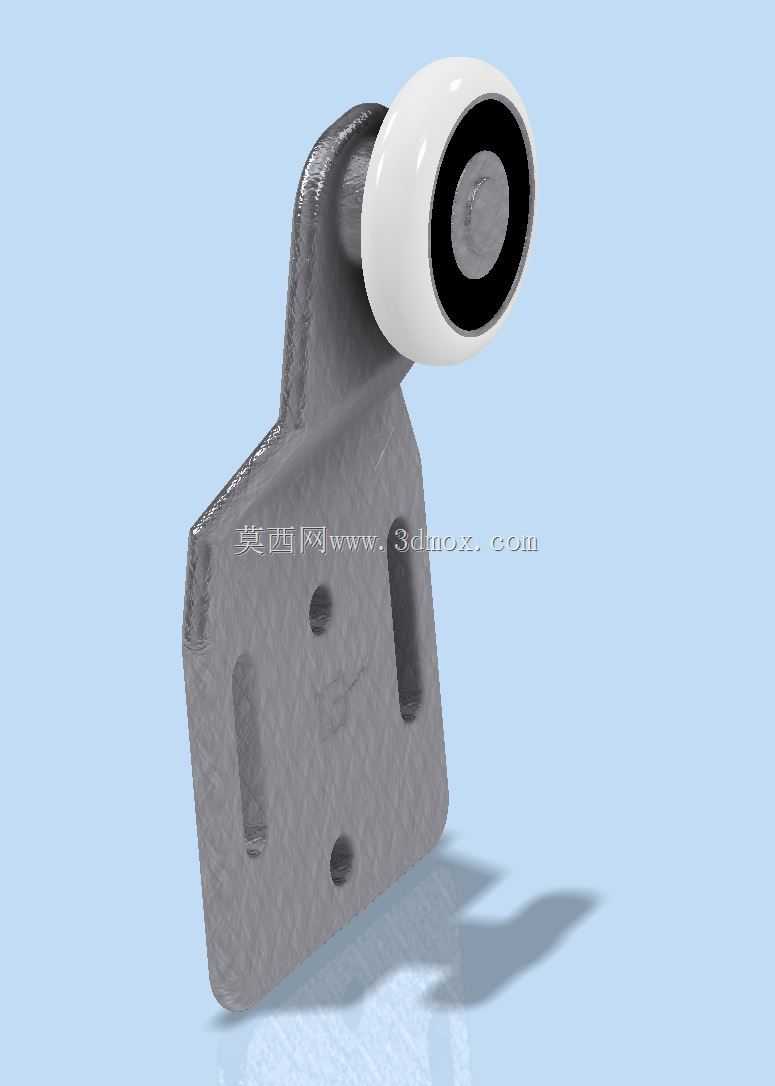

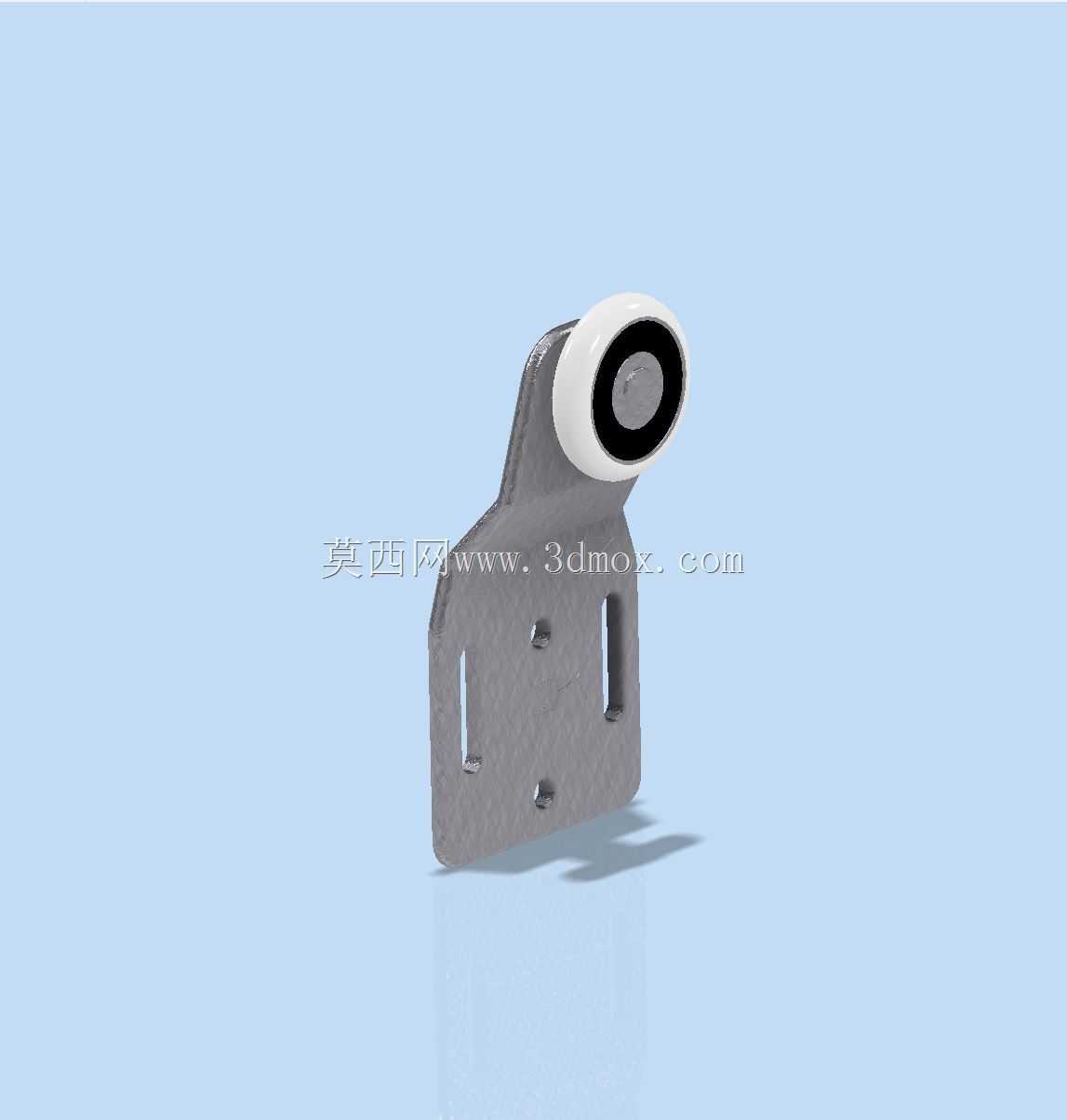

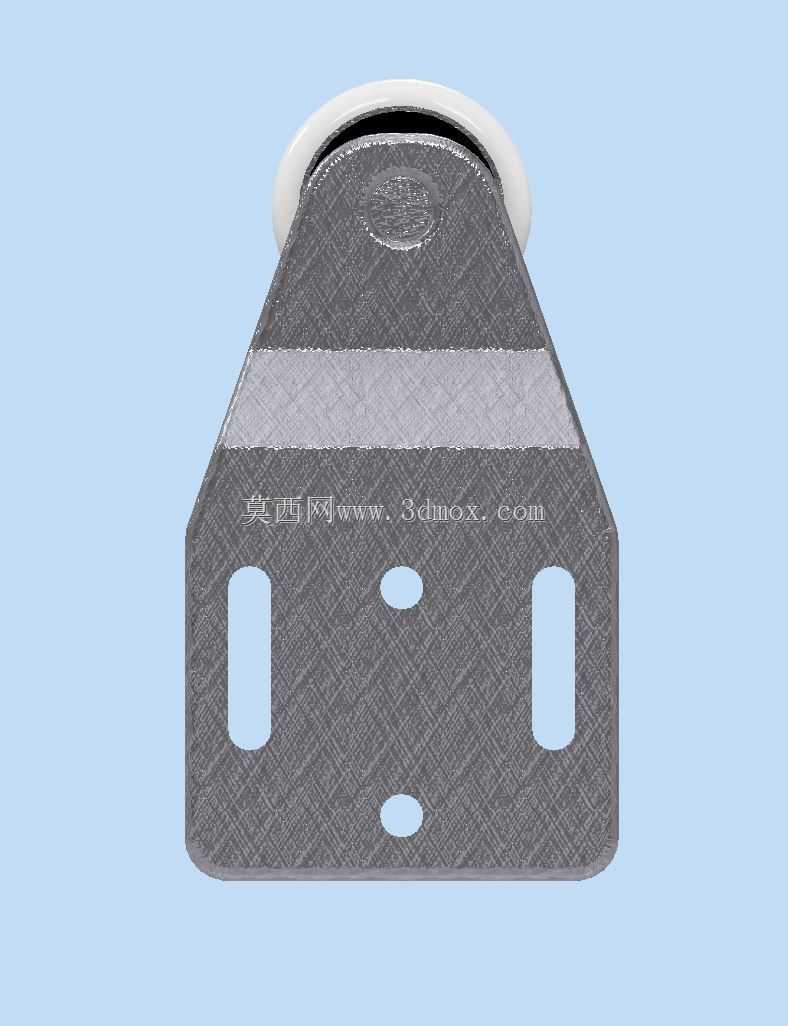

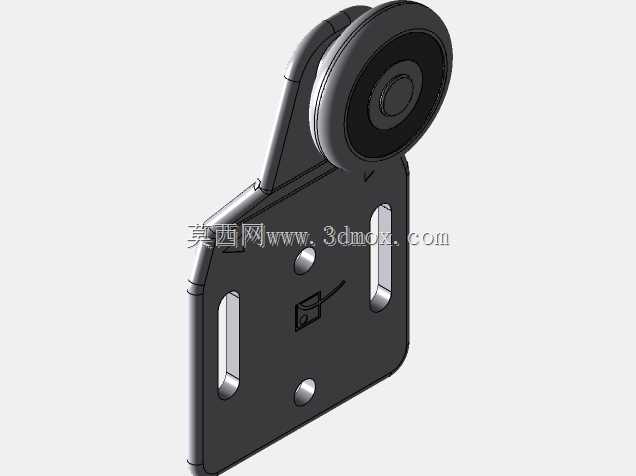

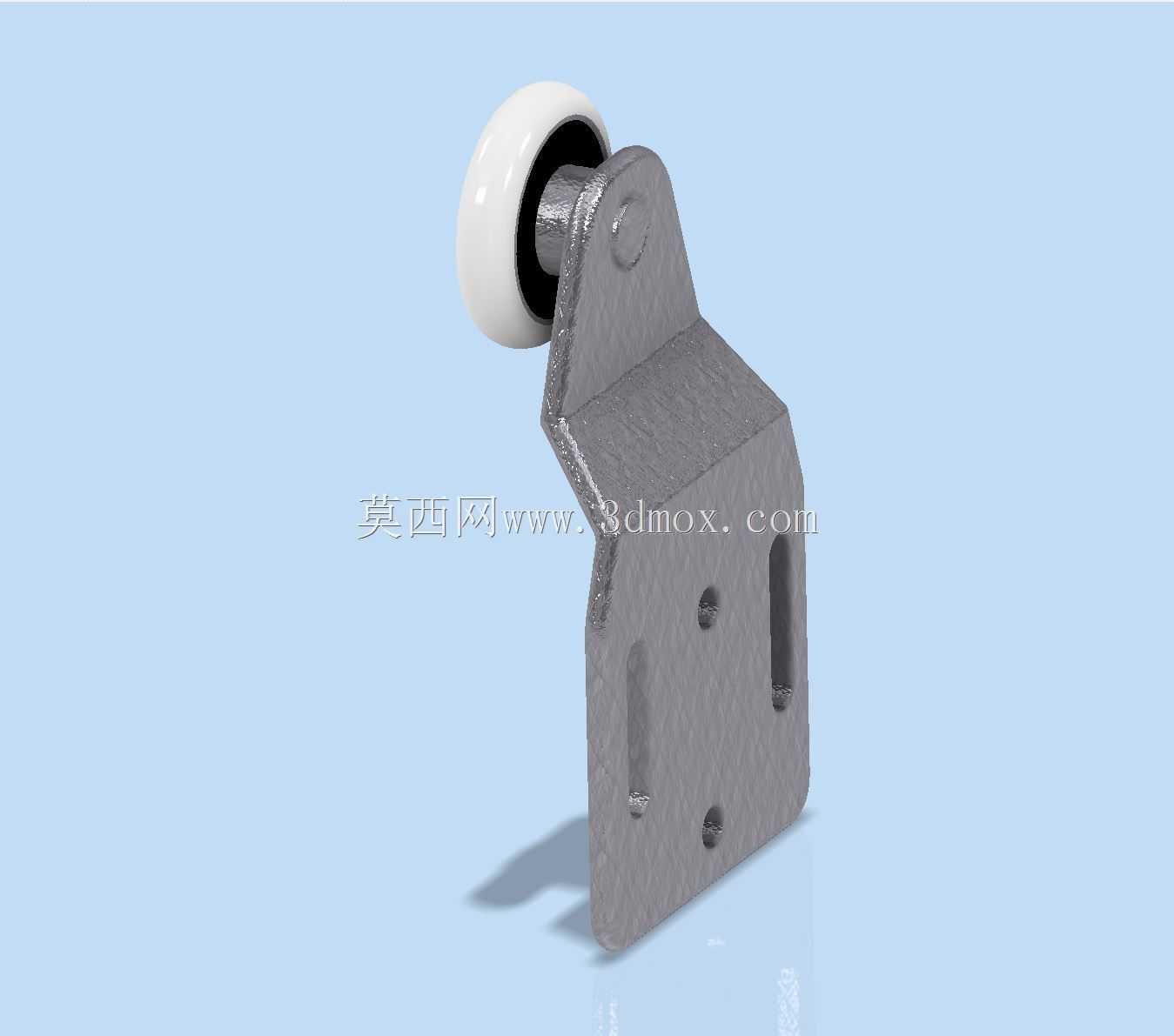

　　日常在商超物料转运、轻型仓储分拣、家用可移动家具的场景里，这类带悬挂缓冲结构的单轮滑动支撑件，是很容易被忽略但直接影响使用体验的核心五金部件。不同于普通刚性安装的脚轮，这款结构的安装支架采用了弯折成型的金属板材作为主体，支架上预留的两个长条形安装孔，并非标准圆孔设计，长孔的走向顺着支架的受力方向布置，安装时可以根据实际安装面的孔位偏差做±3mm的位置微调，能抵消安装面加工时的孔位公差，避免强行装配带来的支架内应力，延长部件的疲劳寿命。

　　滚轮部分采用外圈软质包胶、内圈硬质轴承衬套的结构，包胶层厚度在5mm左右，滚动经过地砖缝隙、车间地坪的微小凸起时，能过滤掉大部分高频振动，不会像全硬质尼龙轮那样产生明显的颠簸噪音，也不会在木质地板、环氧地坪表面留下压痕。支架和滚轮的连接位置做了局部的加厚翻边处理，翻边结构相当于给连接轴的安装位做了加强筋，在承受偏载的时候，比如手推车单侧压过减速带、家具被斜向推动的时候，这个位置不会因为应力集中出现支架开裂的问题。从安装边界来看，整个部件的安装面是平整的矩形平面，两个安装孔的中心距控制在42mm，适配市面上多数轻型手推车的底部安装梁、可移动柜体的底部预留安装位，不需要额外做转接板就能直接装配。

　　滚轮的最低点到安装面的垂直高度是78mm，选型的时候要注意这个安装高度，避免装配后设备整体高度超出设计预期，或是出现底部离地间隙不足刮蹭地面的情况。支架侧面的弯折角度经过反复校核，当滚轮受到垂直方向的冲击载荷时，比如手推车满载情况下快速压过10mm高度的地面凸起，支架的弹性形变区间控制在2mm以内，既可以通过微小形变吸收冲击能量，又不会因为形变量过大导致滚轮偏磨、卡滞。在实际应用中，这类结构除了用在手推车上，也常被用在可滑动的置物架、移动工作台、展厅的可移动展架上，它的滑动阻尼经过调校，空载状态下推动的初始推力不超过8N，满载120kg的情况下，滚动阻力也不会出现陡增，单人就能轻松推动满载的转运设备。

　　设计的时候特意将滚轮的旋转轴线和安装面的垂直距离做了优化，相比同尺寸的普通脚轮，这个偏移量更小，推行的时候不会出现明显的“蛇形”摆动，直线推行的稳定性更好，尤其是在长距离转运物料的时候，不需要频繁修正推行方向。支架表面做了喷塑处理，涂层厚度在60-80μm，在普通仓储环境的湿度条件下，不会轻易出现锈蚀，适合车间、商超、家居等多种室内场景使用，滚轮的包胶材质选用的是耐磨聚氨酯，连续滚动10km的磨损量不超过0.2mm，长期使用不需要频繁更换滚轮部件。安装的时候要注意，固定螺丝需要选用M6规格的内六角螺丝，螺丝拧入安装面的深度不低于8mm，确保连接强度，不要使用自攻螺丝直接固定在木质板材上，否则反复受力后容易出现螺丝滑牙、部件脱落的问题。如果是用在经常需要移动的家具上，还可以在安装面和支架之间加一层1mm厚的橡胶减震垫，进一步降低滚动时传递到家具本体的振动，避免家具上放置的易碎物品因为振动滑落。
