L型带开口槽拐角连接固定支架

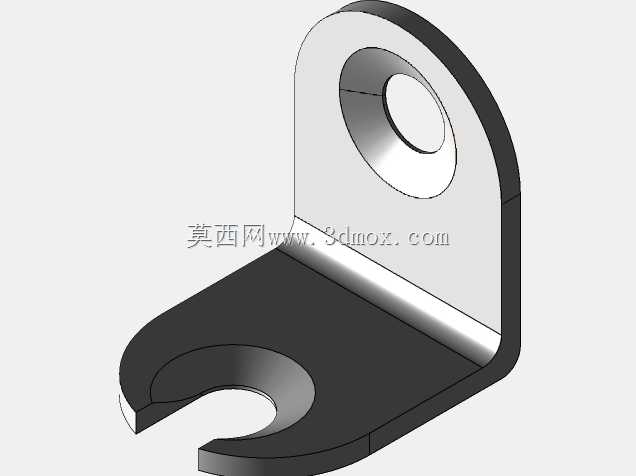

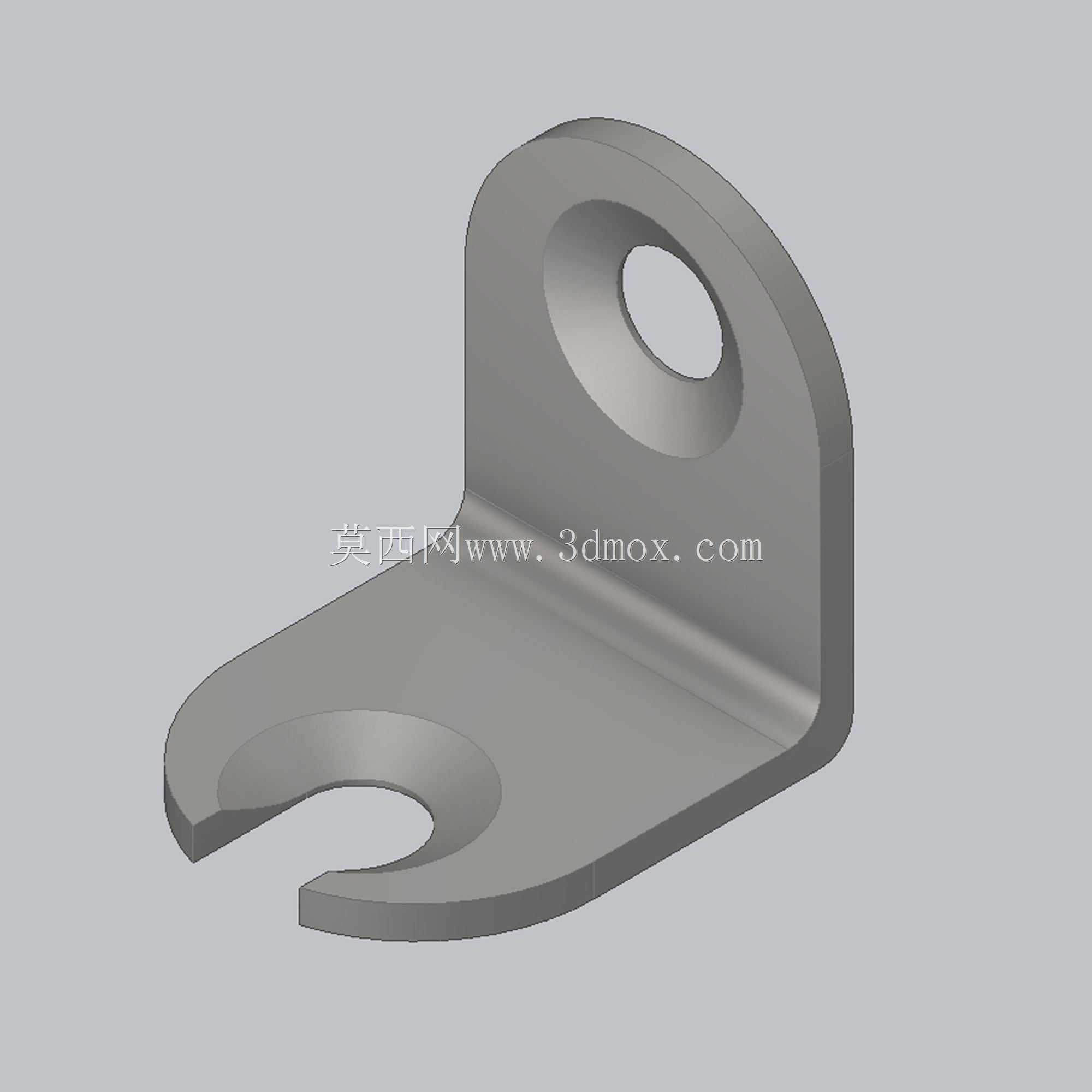

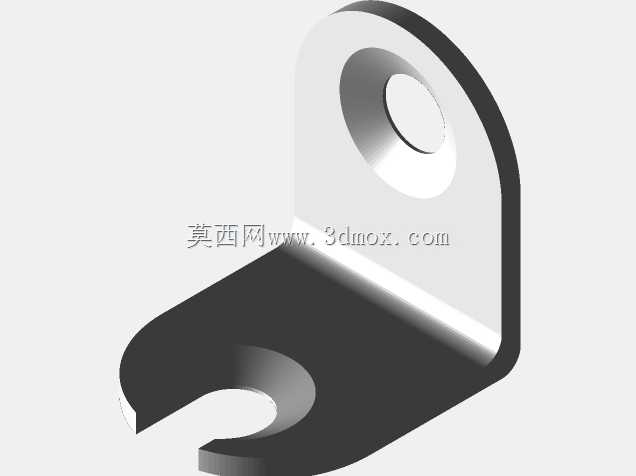

　　在电气柜内部走线固定、小型机电设备的壳体内部构件连接、低压电源组件的辅助安装场景中，这类L型拐角固定支架的使用频率极高，它不需要复杂的安装工序，仅靠两个紧固件就能完成垂直两个安装面的载荷传递，是小空间内实现构件垂直固定的高性价比连接件。从结构形态来看，该支架采用一体折弯成型的L型构型，两个互相垂直的安装臂分别承担不同的固定功能：竖直臂上加工有完整的圆形通孔，用于穿装螺栓将支架整体固定在基准安装面上，孔位边缘做了倒角处理，既可以避免螺栓穿装时被锐边刮伤螺纹镀层，也能在螺栓拧紧时让垫圈与安装面贴合更紧密，减少长期振动下的螺栓松动风险；水平臂上加工有开口式的U型卡槽，这种开口设计的核心优势是安装时不需要将紧固件完全从螺杆上拧下，只需松开一定间隙就能将卡槽卡入螺杆位置，大幅缩减设备装配、后期维护时的拆装工时，尤其适合内部空间紧凑、操作空间受限的电气设备舱内部作业。

　　设计这类支架时，首先要明确两个安装面的载荷边界：竖直安装面的通孔中心到折弯内角的距离，需要匹配常用螺栓的扳手操作空间，避免螺栓拧紧时扳手与折弯棱边发生干涉；水平臂的开口槽宽度要适配对应规格的螺杆外径，槽口边缘做了小尺寸的圆弧过渡，既可以引导螺杆顺利滑入卡槽定位，也能减少槽口处的应力集中，避免支架承受侧向载荷时从槽口位置发生开裂。折弯处采用了等半径的圆角过渡，没有尖锐的折弯棱边，一方面是冲压折弯工艺的要求，避免折弯时板材外侧出现拉伸裂纹，另一方面也能消除安装过程中的锐边划伤风险，符合电气设备内部构件的安全设计要求。

　　从安装边界来看，支架的整体厚度根据承载需求选用对应规格的冷轧钢板冲压成型，两个安装臂的外边缘都做了小尺寸的倒钝处理，没有飞边毛刺；竖直臂的外轮廓做了圆弧收边，相比直角边缘能减少安装时与相邻线缆、构件的刮擦，在电气柜内部使用时也能避免划伤线缆绝缘层。实际应用中，这类支架常用来固定小型电源变压器、接线端子排、线缆固定座等轻量化电气构件，也可用于小型自动化设备的传感器安装辅助支架，通过更换不同厚度的板材、调整两个臂长的尺寸，可以适配不同载荷等级的安装需求。

　　建模过程中需要重点关注折弯系数的设置，确保折弯后两个安装面的孔位、槽位位置与设计尺寸一致，避免出现安装孔位错位、卡槽无法卡入对应螺杆的问题；开口槽的末端要设置足够的圆弧止裂结构，因为开口槽的根部是应力集中最明显的位置，当支架承受垂直于水平臂的载荷时，槽根位置会出现应力峰值，合理的圆弧过渡能大幅提升支架的抗疲劳性能，在设备长期运行的振动环境下减少断裂失效的概率。此外，支架的两个安装面都有严格的平面度要求，尤其是竖直安装面与基准面贴合的区域、水平臂卡槽与被固定件贴合的区域，平面度偏差过大会导致安装时出现间隙，螺栓拧紧后支架会产生附加内应力，长期使用下容易出现变形，影响固定可靠性。
