42mm规格V型燕尾槽插接安装板

　　在天文观测、户外光学设备架设的场景里，这类V型燕尾结构的安装板是连接光学主镜与赤道仪、三脚架云台的核心转接部件，日常使用中需要兼顾连接刚性、拆装便捷性与定位精度，避免观测过程中出现设备滑移、光轴偏移的问题。这款42mm宽度的V型燕尾板，整体采用楔式锁紧的结构逻辑，依靠两侧对称的斜面与配套燕尾槽的内斜面紧密贴合，当锁紧机构施加轴向压力时，斜面间的正压力会产生足够的静摩擦力，抵消设备自重带来的下滑力矩，同时消除配合间隙，保证光轴指向的稳定性。

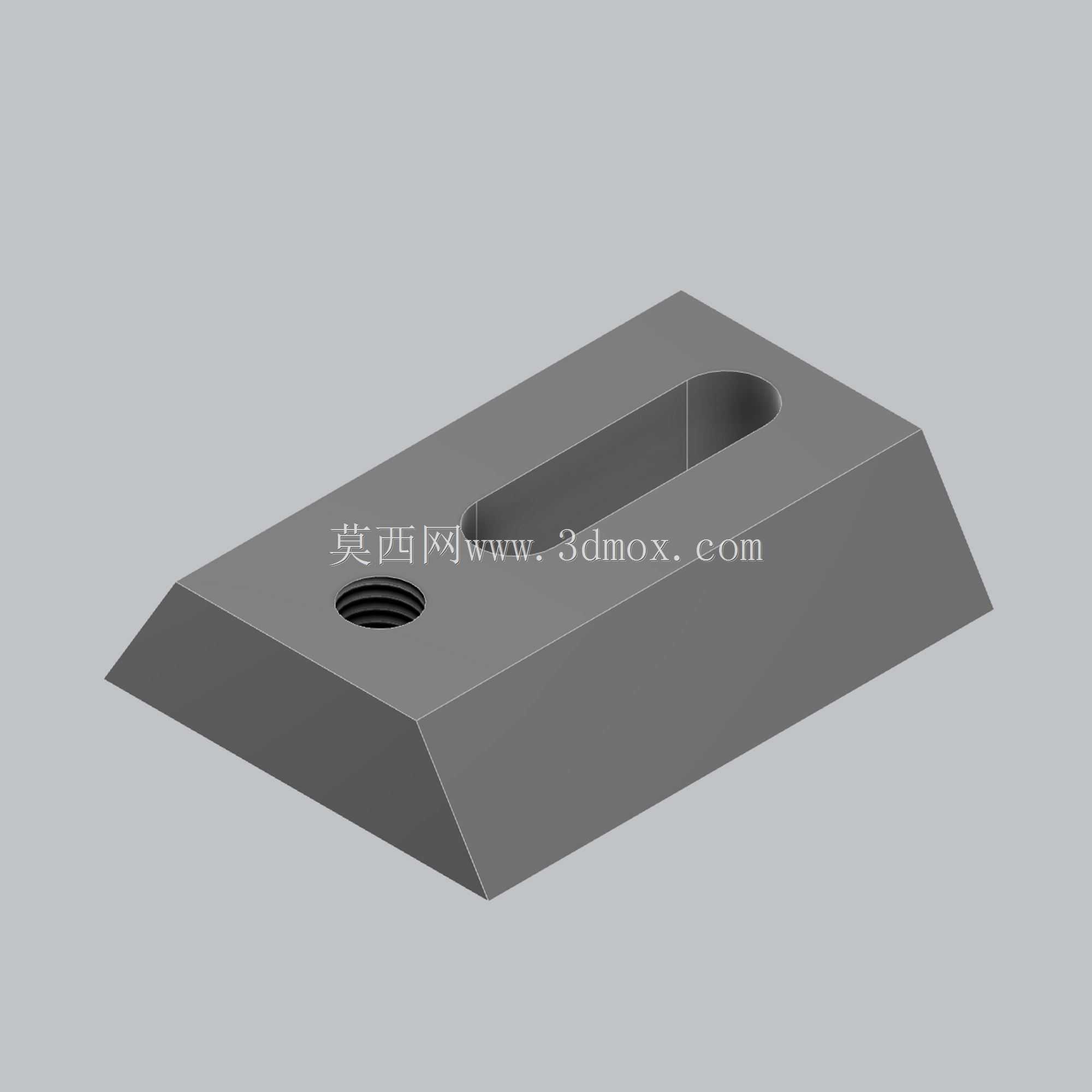

　　从结构设计来看，板体主体采用梯形截面的块状构型，上表面为平整安装基准面，中部开设长圆形腰型沉槽，用于适配不同孔距的设备安装需求，腰型槽的长度覆盖常规光学设备的安装孔位调节范围，安装时可沿槽长方向调整设备重心位置，平衡整套观测设备的配重，降低赤道仪或云台的偏载力矩。板体一侧开设标准内螺纹孔，用于安装防脱限位螺钉，避免设备拆装过程中从燕尾槽内滑出坠落，造成光学器件的磕碰损坏。两侧的V型斜面做了精准的角度控制，与通用42mm规格燕尾槽的楔角完全匹配，斜面表面做了平整化处理，降低反复拆装带来的磨损，长期使用后仍能保持可靠的锁紧力。

　　安装边界方面，板体的总宽度适配市面主流的42mm规格燕尾卡座，长度方向的尺寸兼顾了小型望远镜、导星镜的安装需求，板体厚度经过受力校核，在承受5kg以内的光学设备载荷时，不会出现明显的弯曲形变，保证安装基准的平面度。设计过程中优先考虑了户外使用的可靠性，板体边缘做了小倒角处理，避免锐边划伤操作人员或设备漆面，整体结构无多余突出部件，收纳时不会与其他配件产生勾挂。腰型槽的沉台深度经过计算，安装螺钉拧紧后钉头完全沉入槽内，不会突出板体上表面，保证设备安装面与燕尾板上表面完全贴合，避免出现安装倾斜导致的光轴偏差。

　　实际使用时，只需将燕尾板沿燕尾槽的开口方向推入卡座，调整好设备指向后拧紧卡座的锁紧旋钮，即可完成设备的固定，拆装过程无需额外工具，单人即可快速完成设备的架设与收纳，非常适合户外观测、野外作业的快速部署需求。这类燕尾板除了用于天文望远镜的安装，也可用于工业视觉检测设备的相机安装、小型光学实验平台的器件转接，只要配套对应规格的燕尾卡座，即可实现器件的快速拆装与位置调整，相比传统的螺栓直接固定方式，大幅提升了设备调整的效率，同时保证了重复安装的定位精度。在结构细节处理上，板体的V型斜面与上表面的垂直度经过严格控制，安装后设备的光轴与燕尾板的滑移方向保持平行，调整设备俯仰角度时不会出现光轴跑偏的问题。螺纹孔的位置设置在燕尾板推入方向的末端，当防脱螺钉安装后，即使卡座锁紧机构意外松开，螺钉也会卡在卡座的端面，阻止设备继续滑移，形成双重安全防护。板体的整体构型简洁，无复杂曲面结构，加工时可通过常规铣削工艺完成所有型面的加工，量产时的工艺性较好，容易控制加工精度与生产成本。
