三轴输出立式齿轮减速传动装置结构

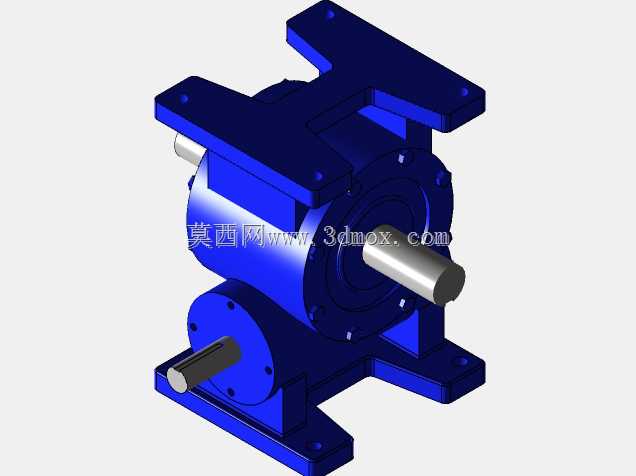

　　这款三轴输出的减速传动结构，在常规同轴减速机构的基础上拓展了多轴输出能力，适配需要单动力源同步驱动多个执行端的产线工位，常见于小型包装线的分料、送料联动工位，以及轻工装配设备的多轴同步动作单元，相比单输出减速机搭配同步带、链轮分动的方案，能省去额外的分动传动附件，减少传动链累积间隙，提升多轴动作的同步精度。从结构布局来看，该装置采用上下对称的安装脚座设计，脚座上预留的通孔可直接配合螺栓完成设备机架的固定，安装时需注意输入轴与动力源输出轴的同轴度公差控制在0.1mm以内，避免偏载导致轴承早期磨损；三个输出轴分别沿不同方向伸出壳体，可分别对接不同朝向的执行机构，无需额外加装转角传动箱，能有效压缩设备整体的安装空间。

　　壳体采用分体式拼接结构，沿轴向分为端盖、主壳体、轴承座三个主要部分，各配合面设置定位止口保证装配同轴度，内部齿轮采用斜齿啮合设计，相比直齿传动啮合重合度更高，传动过程更平稳，噪音更低，适合中低速、中等负载的连续运转工况。设计过程中优先考虑了内部传动链的润滑空间，壳体内腔预留了足够的储油容积，齿轮啮合面可通过飞溅润滑完成持续润滑，无需额外加装强制润滑管路，降低了日常维护的复杂度；各轴伸端均设置油封安装位，可有效防止润滑油泄漏，同时阻挡外部粉尘、切削液进入壳体内部，适配车间多尘、有少量切削液飞溅的作业环境。

　　安装边界方面，上下安装脚座的间距、脚座安装孔的孔距均按照通用小型减速机的安装尺寸做了适配，可直接替换同安装尺寸的单输出减速机，对现有设备进行升级改造时无需改动原有安装机架，降低改造成本；各输出轴的轴径、键槽尺寸均按照标准传动件尺寸设计，可直接搭配标准联轴器、链轮、同步轮使用，无需额外定制轴连接配件。在实际选型应用中，该结构适合输入转速不超过1500rpm、输出扭矩在50N·m以内的工况，传动比可根据内部齿轮齿数搭配调整，本次呈现的结构传动比为1:40，输出转速较低，适合需要低速大扭矩驱动的工位，比如小型输送带驱动、工装夹具的旋转驱动、间歇式送料机构的动力输入。

　　结构设计时对内部轴承的选型做了匹配，输入轴采用深沟球轴承承受径向载荷，输出轴根据受力方向搭配角接触轴承抵消部分轴向力，保证齿轮啮合时不会出现轴向窜动，维持啮合间隙的稳定，延长齿轮使用寿命。壳体外部的加强筋结构沿受力方向布置，既提升了壳体的整体刚性，避免重载下壳体变形导致齿轮啮合不良，又不会过多增加整体重量，兼顾了结构强度与轻量化需求。
