同轴双出轴齿轮减速传动箱体结构

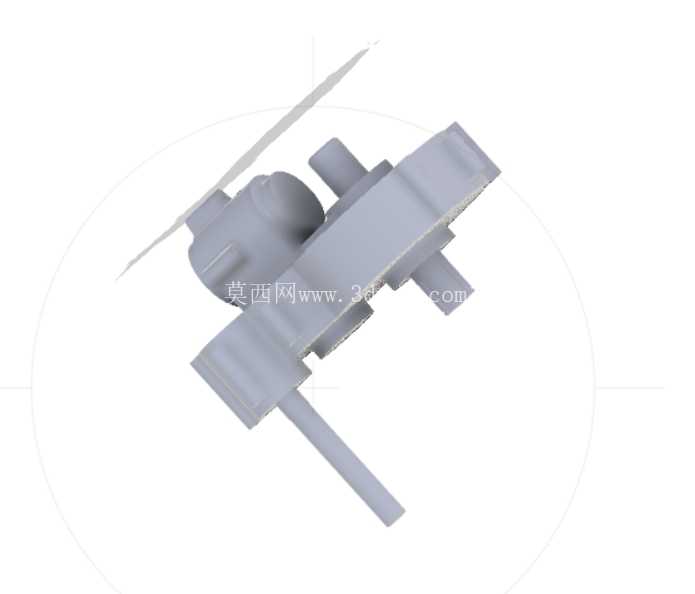

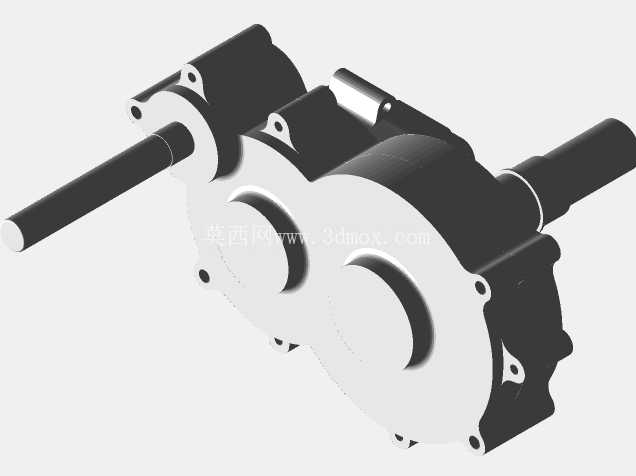

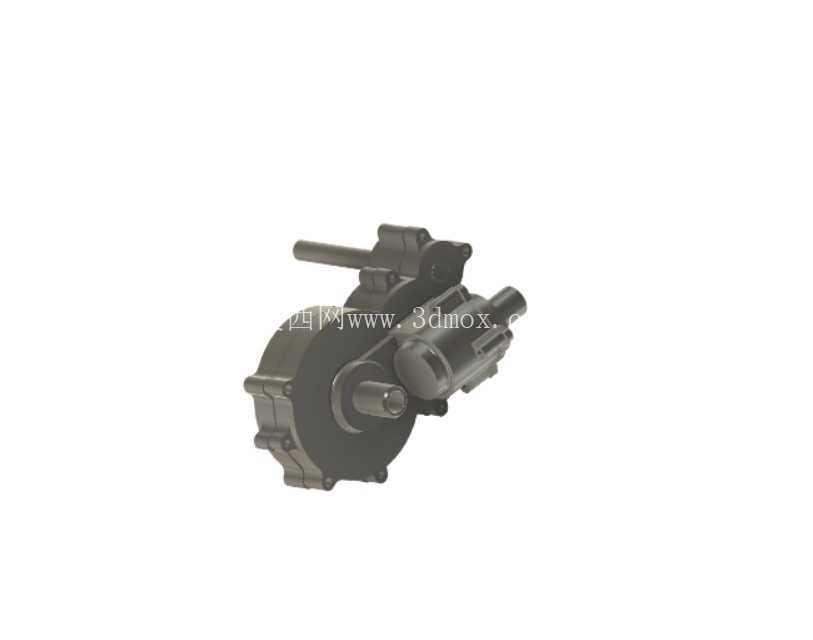

　　在中小功率传动链路的布局设计里，这类同轴双出轴的齿轮减速结构，常被用在输送线驱动段、小型农用机具动力传输、轻工包装设备的动力输出端，用来匹配原动机高转速低扭矩的输出特性，把转速降到作业端需要的区间，同时放大输出扭矩，带动负载完成指定动作。从结构本身来看，整个箱体采用剖分式对接设计，上下壳体通过周边的安装孔用紧固件锁紧，合箱面的加工精度直接影响齿轮啮合的侧隙控制，要是合箱面平面度超差，装配后很容易出现齿轮运转异响、齿面偏磨的问题，建模的时候特意把合箱面的止口定位结构做了还原，方便后续出工程图的时候标注形位公差。

　　双出轴的设计是为了适配两端同步驱动的场景，比如辊筒输送机的双侧传动，不用额外加装分动结构，直接把两端输出轴和作业辊筒通过联轴器连接就行，能简化整个传动链的布局，减少中间传动环节的功率损耗。轴伸端的台阶结构是用来安装密封件和轴承的，不同直径的轴段分别对应轴承内圈定位、骨架油封安装位、外接连接件的配合面，设计的时候轴肩高度要符合轴承安装的规范，不能超过轴承内圈的倒角尺寸，不然装配的时候轴承没法靠到位，运转过程中容易出现窜动。箱体上的轴承座孔是同轴度要求最高的部位，建模时两个平行轴的轴承孔中心距公差要严格对应齿轮副的中心距要求，偏差过大会导致齿轮啮合间隙过大或者卡滞，直接影响传动效率和使用寿命。

　　箱体外部的加强筋结构不是随意布置的，都是沿着轴承座的受力方向延伸，用来承受齿轮啮合时产生的径向力，避免箱体在长期负载下出现变形，导致轴承孔位偏移。安装边界上，箱体底部的安装法兰面预留了固定螺栓孔，孔位间距按照常用的机架安装尺寸设计，能直接固定在标准型材机架或者焊接机座上，不用额外做转接板。输出轴的轴伸长度做了限位设计，避免外接连接件安装时顶到端盖，损坏密封件。从传动逻辑来看，内部的两级齿轮减速结构，高速级和低速级的齿轮宽度差是考虑到负载逐级增大的特性，低速级齿宽更大，能承受更大的圆周力，建模的时候把齿轮的轮毂、键槽结构都做了还原，方便后续做装配干涉检查，也能直接导出工程图标注键槽的对称度、深度公差。

　　在实际选型适配的时候，要注意两端输出轴的负载分配，尽量让两端负载扭矩偏差控制在合理区间，避免单侧过载导致轴承受力不均，出现早期磨损。箱体的壁厚设计是按照铸造工艺要求来的，不同部位的壁厚过渡均匀，避免出现壁厚突变导致的铸造缺陷，边角处的铸造圆角也做了处理，符合铸件的工艺要求，不会出现应力集中的问题。端盖的安装位预留了密封槽，用来安装O型密封圈，防止箱体内部的润滑油渗漏，同时阻挡外部的粉尘、水汽进入箱体内部，破坏齿轮和轴承的润滑环境。注油和排油的结构位置也做了合理布置，注油孔在箱体上部，方便日常维护的时候加注润滑油，排油孔在箱体底部最低位置，换油的时候能把箱体内的旧油完全排净，不会有残留。整个结构的设计没有多余的冗余特征，所有外部结构都是服务于安装、受力、密封、维护的实际需求，没有为了外观做不必要的异形结构，方便加工制造，也能降低生产环节的成本。在做三维建模的时候，所有配合面的尺寸都按照公差配合的要求做了预留，比如轴承和轴承座孔的配合采用基孔制过渡配合，轴和轴承内圈的配合采用基轴制过盈配合，装配的时候不用额外修配就能达到设计要求的配合精度。
