125mm圆形格栅式通风防护烤架结构

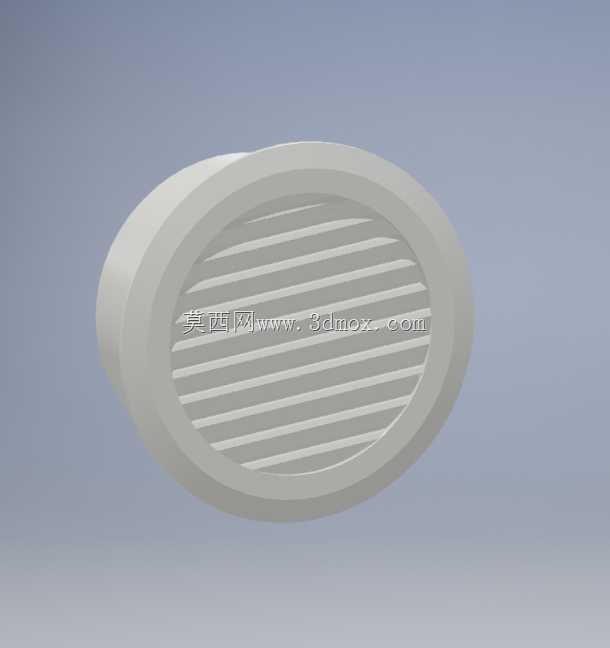

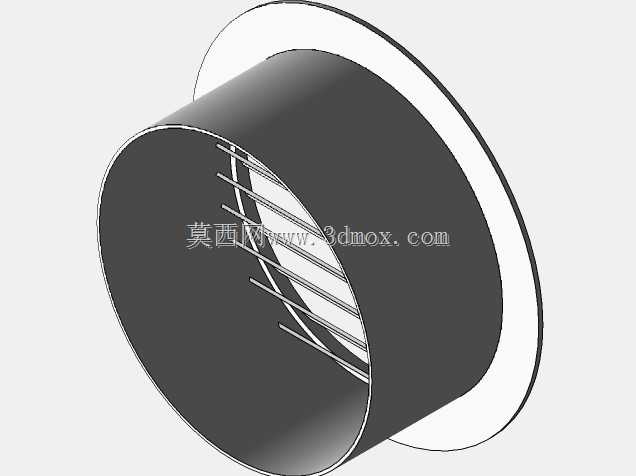

　　在各类需要通风散热同时兼顾异物阻隔的设备结构中，这类圆形格栅构件是非常常见的配套部件，很多人容易忽略这类小部件的设计细节，实际在设备装配、长期运行过程中，格栅的结构合理性直接影响通风效率、防护等级与装配适配性。这款直径125mm的圆形格栅，采用一体化注塑成型的结构设计，外圈设置有凸起的装配止口，安装时可以直接嵌入对应尺寸的设备开孔内，止口的台阶高度经过匹配常规设备壳体厚度设计，不需要额外增加固定压片，就能保证安装后格栅与壳体表面齐平，不会出现突出或者凹陷的装配瑕疵，也能避免长期使用后格栅出现移位脱落的问题。

　　格栅的肋条采用等间距平行排布的结构，肋条的截面做了微小的倾角设计，一方面可以在相同开孔率下提升肋条的结构强度，避免外力挤压下出现肋条断裂的情况，另一方面倾斜的肋条可以在不明显增加风阻的前提下，阻挡外部较大体积的异物、飞溅液滴进入设备内部，兼顾通风与防护的双重需求。从实际应用场景来看，这类格栅不仅可以用在小型电源设备的通风散热口，也可以适配小型散热风扇的外侧防护，在一些需要空气流通但要阻隔杂物进入的柜体、小型设备腔体上都能通用，125mm的尺寸刚好匹配市面上常规的同规格轴流风扇安装尺寸，不需要额外做开孔的二次修改，直接替换原有防护件就能使用。设计过程中需要重点考量几个核心边界：首先是安装开孔的公差配合，外圈止口的直径要比常规125mm开孔的下偏差略小0.2-0.3mm，保证不同加工精度的壳体都能顺利装配，同时不会出现过大的装配间隙；其次是肋条的间距控制，间距过大会导致防护能力不足，过小则会大幅提升通风阻力，影响散热效率，这款格栅的肋条间距经过通风阻力模拟验证，在保证可以阻挡直径5mm以上异物进入的前提下，将通风开孔率控制在65%以上，不会对风扇的送风效率造成明显衰减。

　　另外，格栅的整体厚度做了轻量化控制，在保证结构强度的前提下，外圈壁厚控制在2.5mm，肋条厚度1.8mm，既可以满足常规注塑工艺的成型要求，避免出现缩痕、填充不足的成型缺陷，也能尽可能降低构件的整体重量，减少安装后对设备壳体的负载。很多新手在设计这类格栅构件时，容易忽略肋条与外圈连接位置的圆角过渡，直接做直角连接的话，在注塑冷却过程中很容易出现应力集中，导致使用过程中连接位置出现开裂，这款格栅在所有肋条与外圈的衔接位置都做了R0.5的圆角过渡，既可以分散应力，也能让熔融塑料在模腔内流动更顺畅，提升成型良品率。

　　从安装适配性来看，这款格栅除了嵌入式安装的方式，也可以在外圈预留的点位打螺丝进行外置固定，适配不同的安装场景需求，不管是塑料壳体、金属薄板柜体都能顺利装配。在实际设备运行过程中，这类格栅还能起到一定的气流整流作用，平行排布的肋条可以将风扇送出的紊乱气流梳理成相对平顺的流向，减少气流在出风口位置的涡流损耗，一定程度上提升送风的有效距离。另外，塑料材质的选型上，这类构件一般选用耐温ABS或者PP材质，可以适应设备运行时周边的温度升高环境，不会因为长期受热出现变形、脆化的问题，表面的哑光质感也能和多数工业设备的壳体外观保持协调，不会出现明显的视觉突兀感。
