深沟球滚动轴承结构三维设计

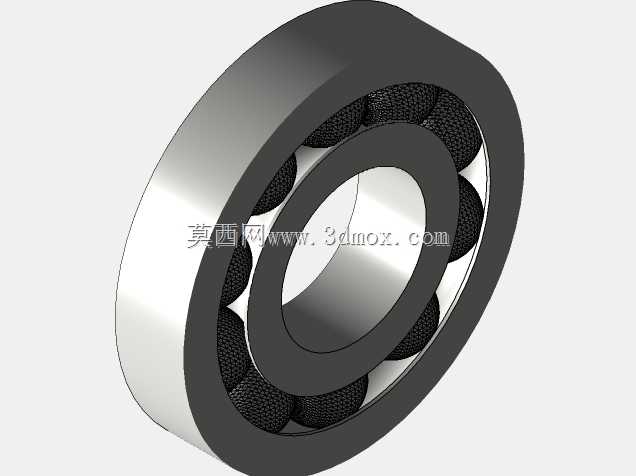

　　在各类旋转传动设备的结构设计中，轴承是承担径向载荷、约束轴系径向与轴向窜动的核心支撑部件，从普通的民用家电电机、小型输送辊道，到工业领域的泵组、机床主轴、减速机输入输出端，再到重型装备的回转机构，这类深沟球结构的滚动轴承都有着极高的应用覆盖率，其性能直接决定了整套旋转机构的运转稳定性、噪音水平与服役寿命。做三维建模时首先要明确安装边界的匹配逻辑：轴承的内圈与旋转轴采用过盈配合，配合公差需要根据轴的转速、载荷冲击等级选取，通常中等载荷、转速在1500rpm以内的工况下，轴颈与内圈的过盈量控制在0.01-0.03mm区间，避免过盈量过大导致内圈胀大挤压滚动体，或是过盈量不足出现内圈跟转打滑的问题；外圈与安装座孔的配合多采用过渡配合，方便拆装维护的同时，能保证外圈在受冲击载荷时不会出现周向转动磨损座孔。从结构设计逻辑来看，这款轴承采用单排深沟球滚动体布局，内圈外壁与外圈内壁都加工有连续的弧形滚道，滚道的曲率半径略大于滚动体钢球的半径，保证钢球在滚道内既有足够的接触面积承载载荷，又能保留合理的滚动间隙，避免运转过程中出现卡滞。保持架采用浪形冲压结构，将每一颗钢球均匀分隔在滚道的圆周方向，避免钢球之间直接接触摩擦，同时控制钢球的轴向与径向窜动量，保证整套轴承在高速旋转时的动平衡性能。

　　建模过程中需要重点关注几个关键尺寸的匹配：首先是轴承的公称内径，这是与轴配合的核心尺寸，建模时需要严格按照标准公差带建模，不能直接按公称尺寸做等径配合，否则后续出工程图或者做装配仿真时会出现配合干涉；其次是轴承的外径与宽度尺寸，这两个参数决定了安装座孔的加工尺寸与轴向定位空间，很多新手建模时容易忽略轴承的倒角尺寸，实际上内圈、外圈的两端都设计有安装引导倒角，方便压装时顺利导入轴颈与座孔，避免尖锐棱边刮伤配合面。另外，滚动体的数量与直径是根据轴承的额定动载荷计算确定的，在圆周方向均匀排布时，相邻钢球之间的保持架兜孔间隙需要控制在合理范围，既要保证钢球能自由滚动，又不能让间隙过大导致钢球在变向、受冲击时出现窜动撞击。

　　从实际应用场景来看，这类轴承主要承受纯径向载荷，也能在一定范围内承受双向的轴向载荷，当设备的轴系存在少量热伸长时，轴承可以允许内圈相对外圈有微小的轴向位移，能在一定程度上补偿轴系的热变形量，降低轴系的附加内应力。在做装配设计时，还要考虑轴承的密封与润滑结构，虽然这款基础款轴承没有自带密封盖，但建模时需要预留出加装密封件、润滑脂填充的空间，尤其是在粉尘、潮湿工况下使用的设备，需要在轴承外侧加装防尘盖或者密封圈，避免外界杂质进入滚道磨损钢球与滚道面，同时防止内部润滑脂泄漏。

　　很多结构设计新手在选型建模时，容易只看轴承的内径外径是否匹配，忽略额定载荷与极限转速的参数匹配，比如在重载冲击工况下选用了轻系列的轴承，会导致滚道过早出现疲劳点蚀，钢球碎裂；而在高速运转工况下选用了过重系列的轴承，会因为滚动体的离心力过大导致发热严重，提前失效。建模时还要注意还原轴承的细节特征，比如滚道表面的磨削纹理虽然不需要在三维模型中做出来，但要在建模逻辑里明确滚道是经过精密磨削加工的，表面粗糙度要求远高于内外圈的其他非配合面，保证钢球滚动时的平稳性。另外，内圈与外圈的挡边高度也需要精准设计，挡边过低会导致钢球在受轴向载荷时脱出滚道，挡边过高则会增加保持架与挡边的摩擦阻力，提升运转时的温升。在做装配仿真时，还要模拟轴承的游隙参数，径向游隙是轴承的核心性能参数，不同的游隙组别适用于不同的工况：普通工况下选用标准组游隙即可，高温、高速工况需要选用大游隙组别，高精度旋转的主轴结构则需要选用小游隙组别来提升旋转精度。
