直角外螺纹弯通液压管路连接接头

　　在液压与气动管路布设场景中，这类直角弯通接头是解决管路转向、空间受限布管需求的核心连接件，常见于工程机械液压系统、工业设备润滑管路、气动控制回路、燃油输送管路等场景，主要作用是在管路需要90度转向的位置完成两段管路的刚性连接，同时保证连接位置的密封可靠性与结构强度，避免管路弯折造成的通径缩减、流阻增大或管路疲劳断裂问题。

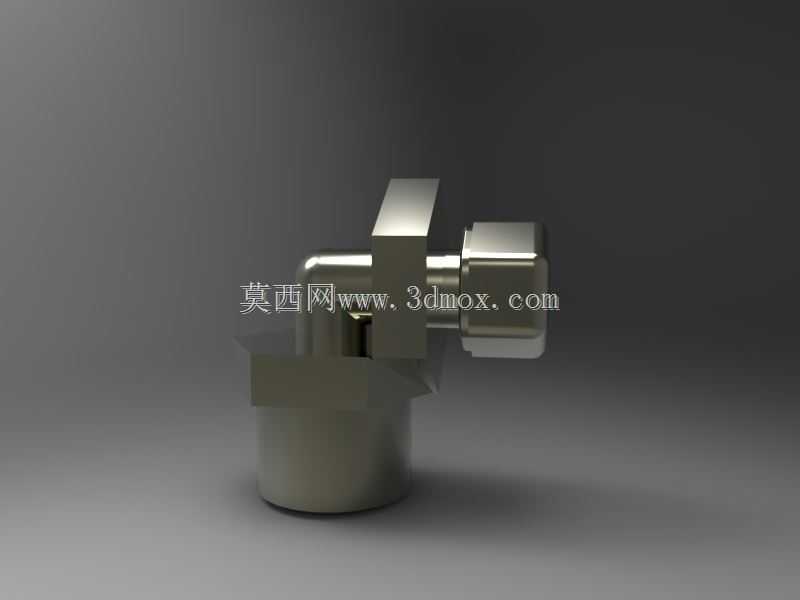

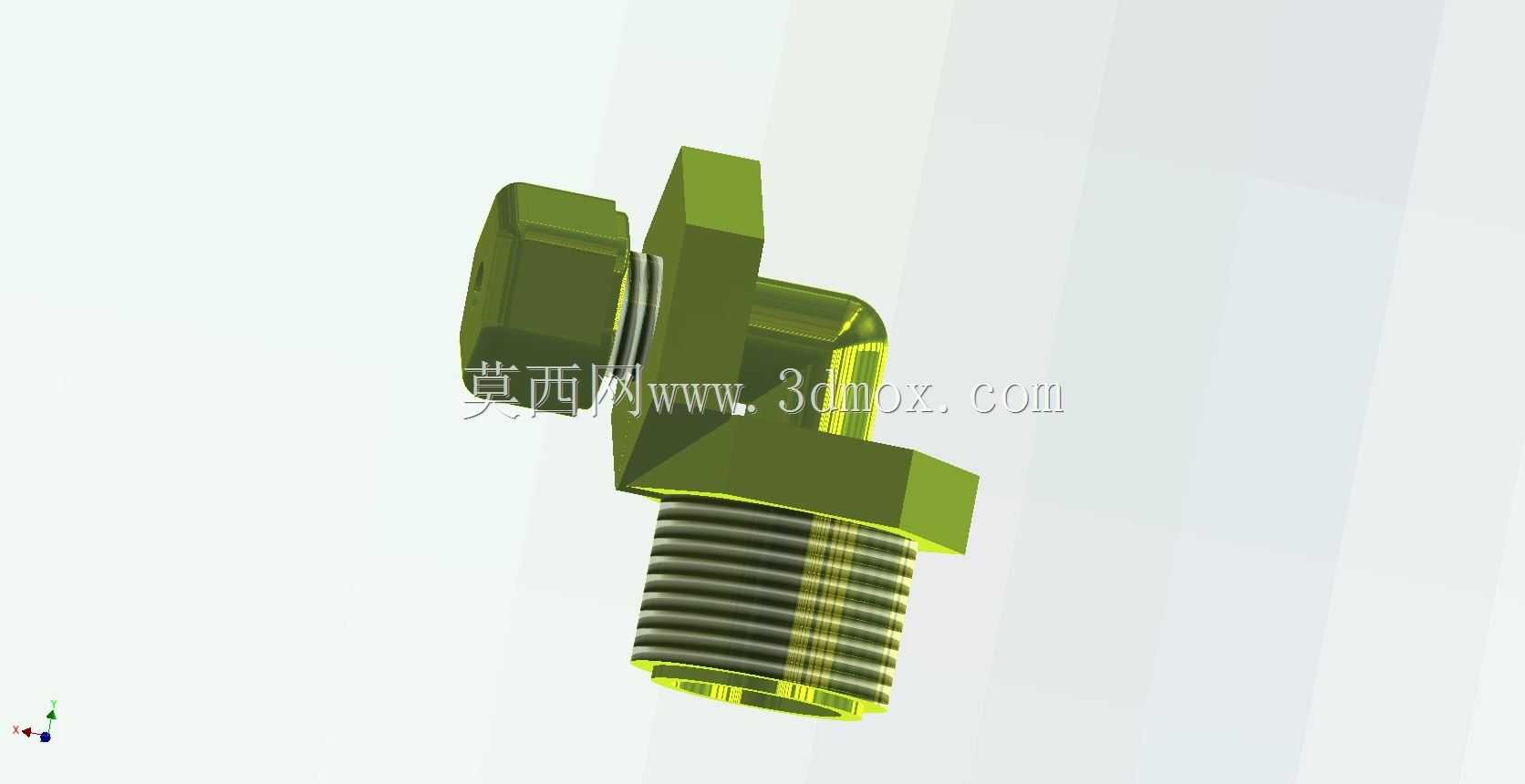

　　从功能特性来看，该接头采用一体式锻造成型结构，主体为直角弯折的流道设计，两端分别设置外螺纹连接端与快插/卡套式连接端，其中外螺纹端用于直接拧入阀块、泵体、油缸等液压元件的预设螺纹孔内，无需额外过渡接头即可完成元件与管路的连接；另一端的六角锁紧结构用于配合扳手完成拧紧作业，避免安装时接头本体跟转造成的密封面损伤。接头内部流道采用等径圆滑过渡设计，弯折位置无直角死角，可有效降低流体经过时的局部压力损失，减少紊流产生的噪音与振动，同时避免介质内杂质在弯折位置沉积造成的管路堵塞问题。

　　设计过程中首先需要匹配对应管路的通径要求，根据系统额定工作压力确定接头本体的壁厚，外螺纹的精度等级选用6g级普通细牙螺纹，螺纹根部设置退刀槽结构，保证螺纹可以完全拧入安装孔内，避免螺纹外露造成的密封失效；密封形式采用端面密封+螺纹密封的组合形式，外螺纹端面加工有密封槽，可安装O型密封圈实现端面静密封，螺纹部分可根据介质特性选用密封胶或聚四氟乙烯带辅助密封，保证在额定压力下无渗漏。接头的六角对边尺寸符合标准紧固件的扳手空间要求，安装时预留的扳手操作空间不小于六角对边尺寸的1.5倍，可满足狭小空间内的安装作业需求。

　　外形尺寸方面，接头的轴向总长度根据通径大小匹配标准管路接头尺寸系列，直角弯折位置的外圆角半径不小于接头壁厚的1.2倍，避免弯折位置应力集中造成的受压破裂问题；外螺纹端的有效螺纹长度根据常用安装孔的螺纹深度设计，保证拧紧后接头端面与安装面完全贴合，不会出现螺纹过长顶坏阀块内部流道、或螺纹过短密封不严的问题。安装边界上，接头安装完成后，侧向管路连接端的轴线与安装面保持平行，管路接入后不会与周边的其他元件、管路产生干涉，在布设密集的阀组区域，该类接头的紧凑结构可以大幅减少管路占用的空间，降低整体阀组的布设体积。

　　在实际选型应用中，需要根据系统的工作压力、介质类型、环境温度选择对应材质的接头，常规液压系统选用碳钢镀锌材质即可满足强度与防腐蚀要求，在有腐蚀性介质或户外使用场景下可选用不锈钢材质；安装时需要控制拧紧力矩，避免力矩过大造成螺纹滑牙、接头开裂，或力矩过小造成密封面压合不足出现渗漏，接头安装完成后需要进行耐压测试，在1.5倍额定工作压力下保压5分钟无渗漏方可投入使用。这类接头的标准化设计可以实现同规格产品的通用互换，在设备维护时无需对管路进行改动即可快速更换损坏的接头，降低设备的停机维护时间。
