植入式设备房屋底部支撑基座结构设计

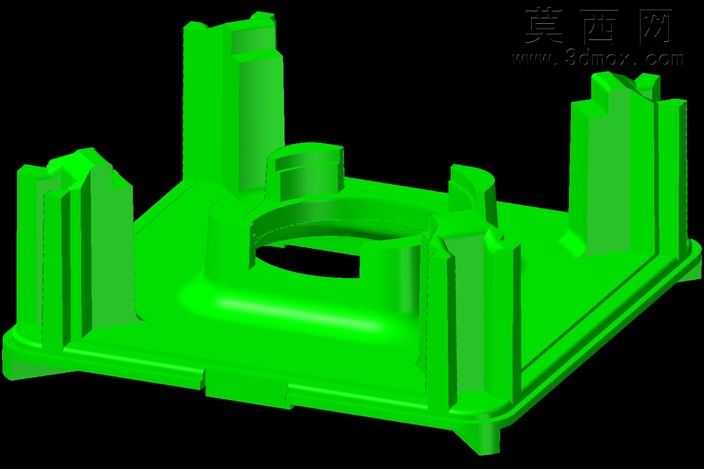

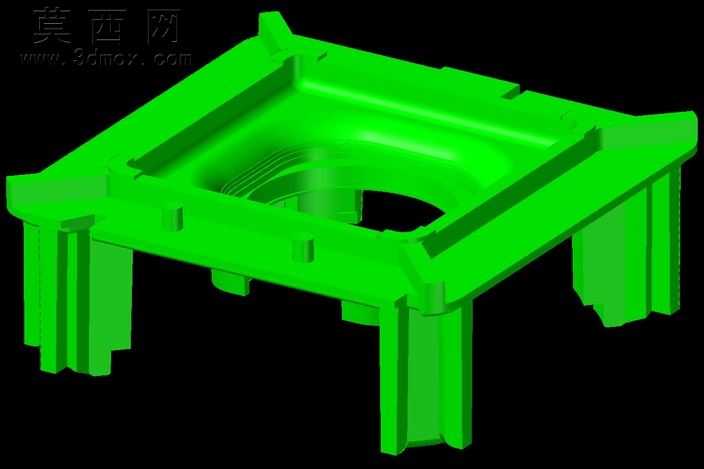

本模型为植入式配套设备的房屋底部支撑基座，采用三维参数化建模方式完成整体结构设计，建模过程中优先保障基座的装配适配性与结构强度，以亮绿色工程塑料为预设材质完成渲染表现，直观呈现基座的整体外观与结构细节。建模初期先梳理基座的核心功能需求：作为植入设备房屋的底部承载部件，需要同时满足上部壳体的定位安装、内部元器件的容纳空间预留、整体结构的抗形变支撑三大核心要求，因此首先绘制基座的底板基准轮廓，确定整体方形带圆角的底板形态，在底板边缘预留均匀的壁厚结构，保障基座边缘的抗磕碰能力。随后在底板上构建多组竖向支撑立柱，立柱采用带加强筋的异形截面设计，每根立柱的侧壁都增设纵向加强筋结构，既能够降低整体壁厚带来的材料浪费，又能大幅提升立柱的抗弯折强度，立柱的顶部设置定位卡槽结构，用于和上部的设备房屋壳体完成卡扣式装配，无需额外紧固件即可实现上下部件的快速定位连接。在底板中心位置设计下沉式环形安装位，环形结构中部预留镂空区域，用于穿过设备的管线或是安装核心功能组件，环形安装位的周边设置多组定位凸台，用于固定内部的电路板或是功能模块，避免内部组件在使用过程中出现移位。底板的底部边缘设置浅凹槽式的脚垫安装位，可配套安装防滑减震脚垫，降低设备运行时的震动传递，同时提升基座放置的稳定性。建模过程中对所有转角位置都做了圆角过渡处理，避免尖锐棱角带来的应力集中问题，同时也符合塑料件注塑成型的工艺要求，减少生产过程中的尖角缺陷。渲染阶段采用哑光塑料材质，调整材质的反光度与粗糙度参数，让模型表面呈现出工程塑料的真实质感，通过多角度布光突出基座的加强筋结构、卡槽结构与安装位细节，清晰展现各部分结构的衔接关系。整体结构设计充分考虑了装配便利性与生产工艺性，各部分壁厚均匀，拔模角度设置合理，既能够满足植入设备房屋的承载安装需求，也适配批量注塑生产的工艺要求，可直接用于后续的结构验证与生产开模参考。
