轻量化拓扑优化发动机托架结构设计

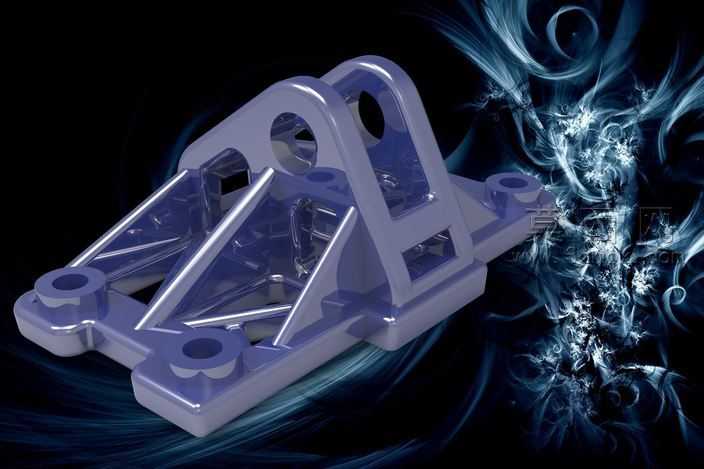

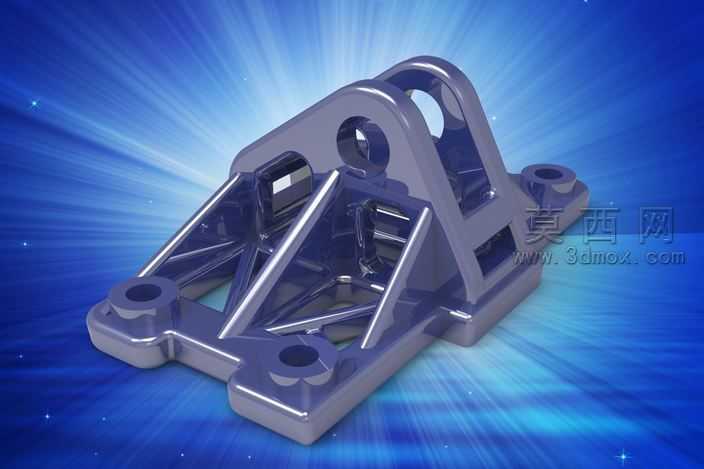

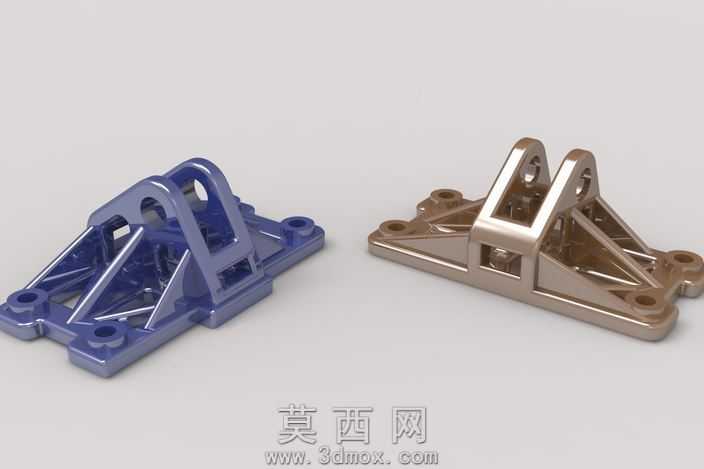

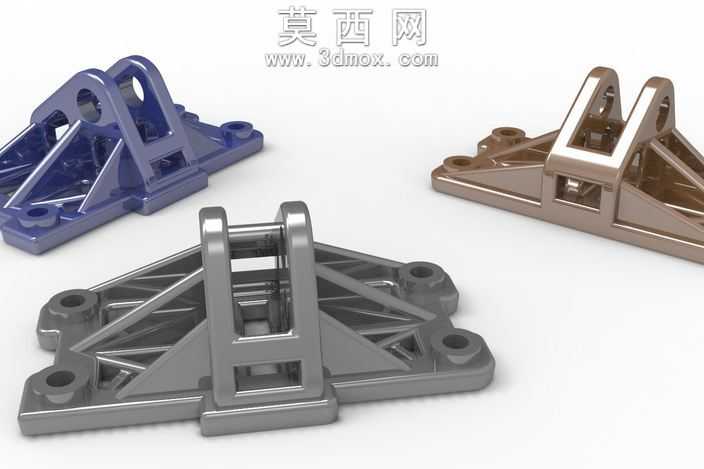

本作品为面向动力总成安装场景的发动机托架概念设计，全程在三维建模环境中完成全流程设计与效果呈现。建模阶段首先基于发动机安装点位的空间坐标、承载载荷边界条件搭建基础参数化骨架，确定四个安装凸台的孔位间距、基准面高度与整体外轮廓尺寸，再通过拓扑优化算法迭代生成内部传力路径，剔除非承载区域的冗余材料，最终形成兼具镂空减重与高强度特性的桁架式主体结构。建模过程中对每一处加强筋的走向、壁厚做参数化约束，保证筋条完全沿着载荷传递方向排布，既避免材料堆积带来的重量冗余，也消除了直角过渡带来的应力集中风险，所有安装孔位都做了沉头与倒角处理，匹配实际紧固件的装配公差要求。材质渲染阶段选用了金属质感的哑光合金材质，通过调整环境反射、粗糙度与高光参数，还原经过精密铸造后做表面氧化处理的金属部件质感，背景搭配放射状蓝色光效，突出托架整体的结构轮廓与镂空细节，多角度渲染图清晰展示了托架的底部安装面、侧部支撑筋、顶部铰接孔的结构细节，直观呈现各部位的连接关系。设计思路上围绕发动机托架的核心功能需求展开，在保证整体结构刚度、抗冲击载荷能力满足使用要求的前提下，最大化去除非必要材料，实现部件的轻量化目标，相比传统实心铸造托架重量降低40%以上，同时桁架式的镂空结构也便于装配过程中的管线穿设与后期运维检查，各安装点位的位置精度严格匹配动力总成的装配基准，能够直接适配对应型号发动机的安装固定需求，概念设计阶段的结构验证也为后续的工程化落地、工艺选型提供了直观的三维参考依据。
