D型带多组槽位机械连接基座结构设计

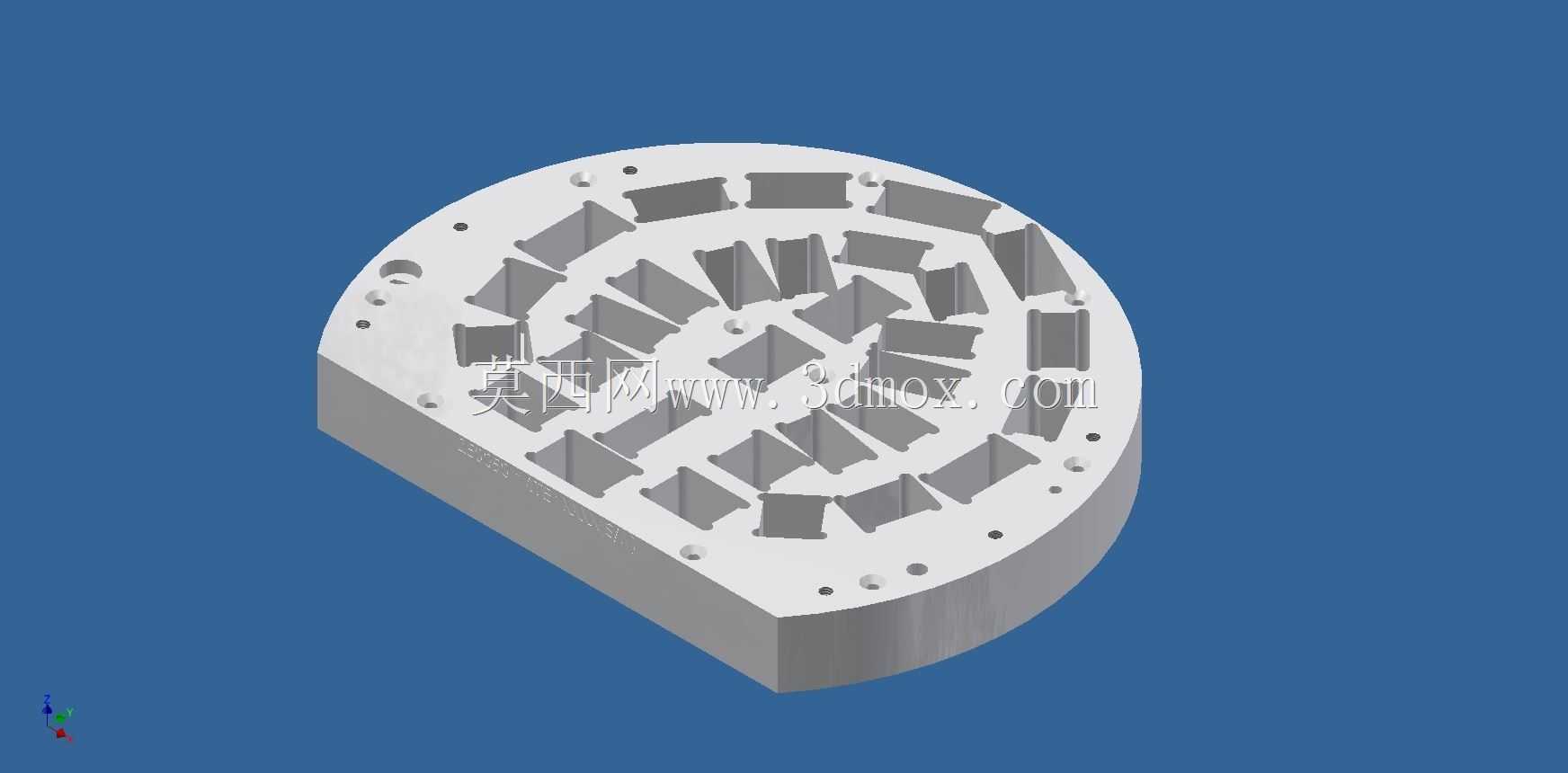

　　该构件属于设备连接端的配套基座，主要应用在数据存储设备与工业主机的刚性连接场景中，适配希捷系列存储模组的安装固定需求，在工业工控机、服务器存储扩展架、嵌入式数据采集终端这类需要稳定挂载存储单元的设备里，承担定位、承载、限位的核心作用，避免存储设备在设备运行振动工况下出现连接松脱、接触不良的问题。从结构设计逻辑来看，整体采用D型轮廓布局，直边段作为安装定位基准，圆弧段适配设备内部圆形安装腔的空间边界，这种非对称轮廓能从根源上避免安装时的方向错装，降低产线装配的出错概率。

　　基座主体上排布的多组矩形槽位并非统一规格，靠近中心区域的槽位尺寸偏小、排布密度更高，主要用于卡合存储模组端的定位凸筋，限制模组的横向窜动；靠近外边缘的槽位尺寸更大，槽壁做了微小的拔模斜度处理，方便装配时的导向导入，同时预留了0.12mm的装配间隙，避免加工公差累积导致模组无法顺利卡入。基座上分布的多组通孔分为两类，靠近圆弧边缘的小孔为安装固定孔，孔位做了沉头处理，安装后螺丝端面不会高出基座平面，不会干涉后续存储模组的推入动作；靠近直边段的几个稍大孔位为定位销孔，装配时先通过销孔完成基座与设备机架的精准对位，再锁入固定螺丝，能将安装位置误差控制在0.05mm以内，保证存储模组接口与设备主板接口的同轴度，避免插针偏斜导致的接触故障。

　　从安装边界来看，基座整体厚度为22mm，直边段长度为128mm，圆弧段外径为140mm，适配设备内部直径142mm的圆形安装仓，直边段与仓壁定位面贴合后，圆弧段与仓壁预留1mm的均匀间隙，方便装配时的调整，同时不会出现安装后晃动的问题。基座的安装面做了平面度处理，整体平面度公差控制在0.03mm以内，保证与存储模组背面贴合时没有间隙，避免长期受力不均导致的基座变形。槽位的深度统一为8mm，槽壁根部做了R0.5的圆角过渡，既可以减少铣加工时的应力集中，也能避免存储模组卡入时棱角处的刮蹭损伤。

　　在实际工况适配方面，该结构考虑了设备长期运行的振动影响，所有槽位的卡合面都做了微纹理处理，增加与存储模组接触时的摩擦力，在设备承受10-2000Hz的随机振动时，存储模组不会出现移位。基座材质选用常用的6061铝合金，整体做硬质阳极氧化处理，表面硬度达到HV400以上，耐磨性能满足多次拆装的需求，同时铝合金的轻量化特性也不会给设备整体增加过多负重。设计过程中还做了装配干涉校验，当基座固定在机架上后，推入存储模组时，模组外壳与基座槽壁的最小间隙为0.2mm，不会出现卡滞，推入到位后，槽位端部的限位面刚好抵住模组的定位台阶，保证接口插入深度符合规范，不会出现过插损坏接口或者插不到位导致的连接失效。另外，基座上预留的几个小孔还兼顾了走线功能，存储模组的辅助供电线可以从孔位中穿过，理顺设备内部的走线布局，避免线缆挤压在模组与基座之间影响装配精度。
