双联旋转电位计带开关电位器

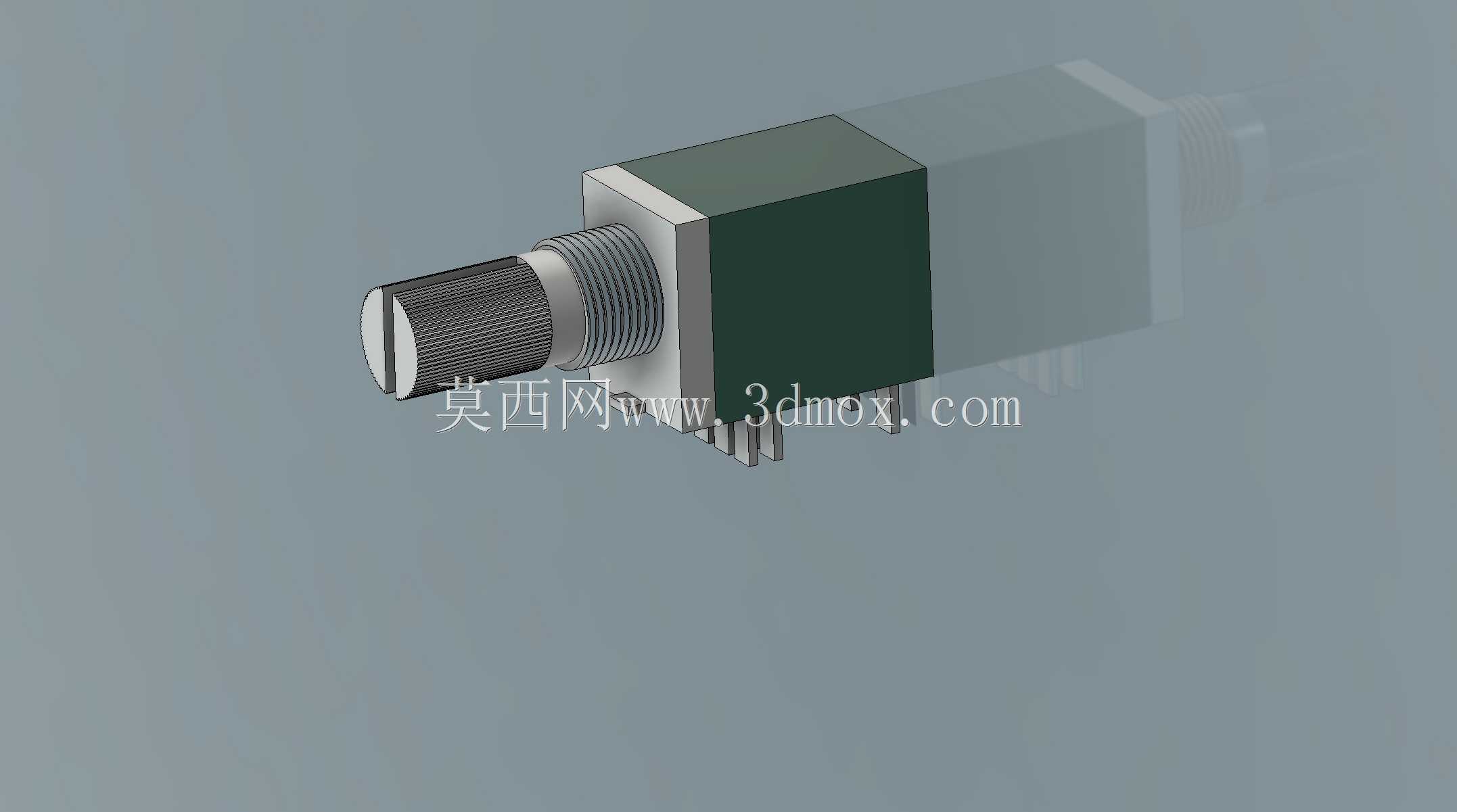

　　在小型音频设备、便携扩音装置以及各类需要模拟量调节的控制面板里，旋转式电位器始终是人机交互中最直接的调节元件。这套三维结构还原的是一款带按压开关的双联电位计，轴端采用一字开槽结构，既可以用旋钮帽套装旋转，也能在应急情况下用一字螺丝刀直接调节，适配现场调试与终端用户两种使用场景。

　　从实际用途看，这类元件常见于中文扩音器、便携音箱、小型功放以及教学实验装置中。双联结构意味着内部包含两组同步变化的电阻片，旋转轴时两路阻值同步改变，常用于立体声音量调节或双通道信号增益控制；轴根部附带的按压开关则承担电源通断或功能切换任务，用户将轴向外拉出或向内按下即可完成开关动作，把“调节”和“通断”两个操作集成在同一轴线上，减少面板开孔数量。

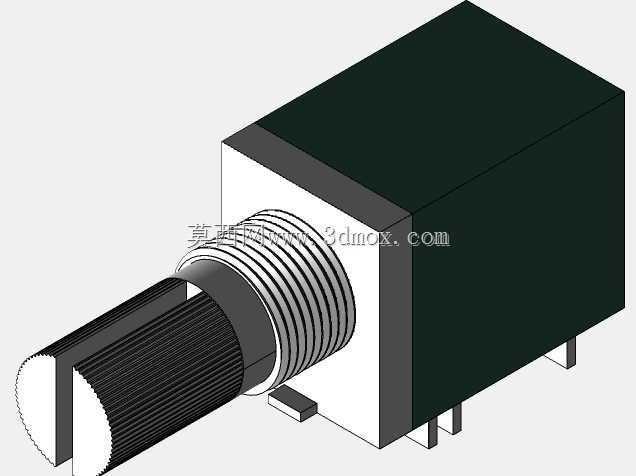

　　建模时最先要锁定的是安装边界。电位器主体为近似方形的塑封壳体，背部伸出固定引脚与焊片，正面是带外螺纹的金属轴套。螺纹段用于穿过面板安装孔，配合六角螺母与止动垫片锁紧，因此轴套外径、螺纹规格、螺纹有效长度以及壳体到螺纹根部的台阶距离都必须按实物比例还原，否则面板装配时会出现螺母无法压紧或壳体顶死面板的问题。轴杆从轴套中心伸出，端部的一字槽宽度、深度以及轴杆直径决定了配套旋钮的选型范围，旋钮内壁的D形孔或顶丝孔都要与这段轴径匹配。

　　壳体侧面与底部的引脚排布是建模中容易忽略的细节。双联电位器通常包含两组定片、一组动片以及开关引脚，焊片沿壳体后缘成排伸出，间距、宽度和折弯角度直接影响PCB Layout时的焊盘位置。若三维模型中引脚位置偏差过大，结构工程师在做干涉检查时就无法发现焊片与周边电容、接线端子相碰的风险。模型中将引脚根部的加强筋、壳体分型线以及轴套与塑壳的包胶结合面都做了体现，方便后续在装配体里判断灌胶空间和爬电距离。

　　设计思路上，这类元件属于标准件采购件，三维建模的核心并非重新设计内部碳膜片，而是把外部接口几何做准。结构工程师在整机设计阶段需要把它作为面板布局的基准：轴中心高度决定了旋钮相对面板的凸出量，壳体后方需要预留焊锡与走线空间，轴套螺纹长度决定了面板最大允许壁厚。对于需要3D打印外壳的DIY项目，这一点尤其关键——打印件壁厚往往比量产金属面板厚，若按常规薄面板预留螺纹长度，螺母会旋不到位，旋钮装好后会出现晃动或开关行程不足。

　　功能特性方面，旋转轴的有效转角约为三百多度，对应电阻从最小值到最大值的线性变化，末端带有机械止挡；按压开关的行程较短，动作时伴随轻微段落感。模型在轴杆与壳体之间保留了同轴配合关系，旋转时轴杆相对轴套转动，按压时轴杆沿轴向小距离位移，这两个运动自由度在装配体里需要正确表达，才能在做运动仿真或旋钮干涉检查时得到真实结果。轴杆末端与内部刷架的连接、开关触点的顶推关系虽未完全拆开，但外部行程尺寸已经能够支撑面板与旋钮的设计校核。

　　外形尺寸上，方形壳体边长属于小型电位器的典型规格，整体长度从轴端到引脚末端覆盖了操作区与焊接区两部分。安装时面板开孔以轴套螺纹外径为基准，开孔周围要留出螺母扳手空间，壳体背部与PCB之间要保证焊片插入后不被顶起。对于多联并排布置的调音台或多路控制盒，还要依据壳体宽度核算相邻电位器的中心距，避免旋钮互相干涉或手指操作时相互磕碰。

　　在工程应用中，这份模型可直接用于外壳面板开孔、旋钮选型、PCB板限高以及装配干涉检查。把它放入整机装配体后，设计师可以沿着轴杆方向检查旋钮与面板的间隙，沿引脚方向检查壳体与电路板的距离，也可以模拟按压开关时轴杆前后移动是否会碰到后方线束。对于逆向复刻老旧扩音器或自制音频设备的场景，按实物尺寸重建的外部结构比仅凭型号估算的简化模型更能保证打印外壳一次装配成功，减少反复修模的工作量。
