地暖管用黄铜修复接头结构设计

　　在地暖系统运维场景中，已铺设完成的PEX、PERT类塑料采暖管路偶尔会因外力穿刺、施工损伤出现局部漏点，整段更换管路不仅要破开地面铺装层，施工成本高、工期长，还会影响周边已完工的装修结构，这类管路修复接头就是针对该类工况开发的专用连接件，可在不更换长段管路的前提下完成破损点位的密封连接，大幅降低地暖维修的施工难度与改造成本。

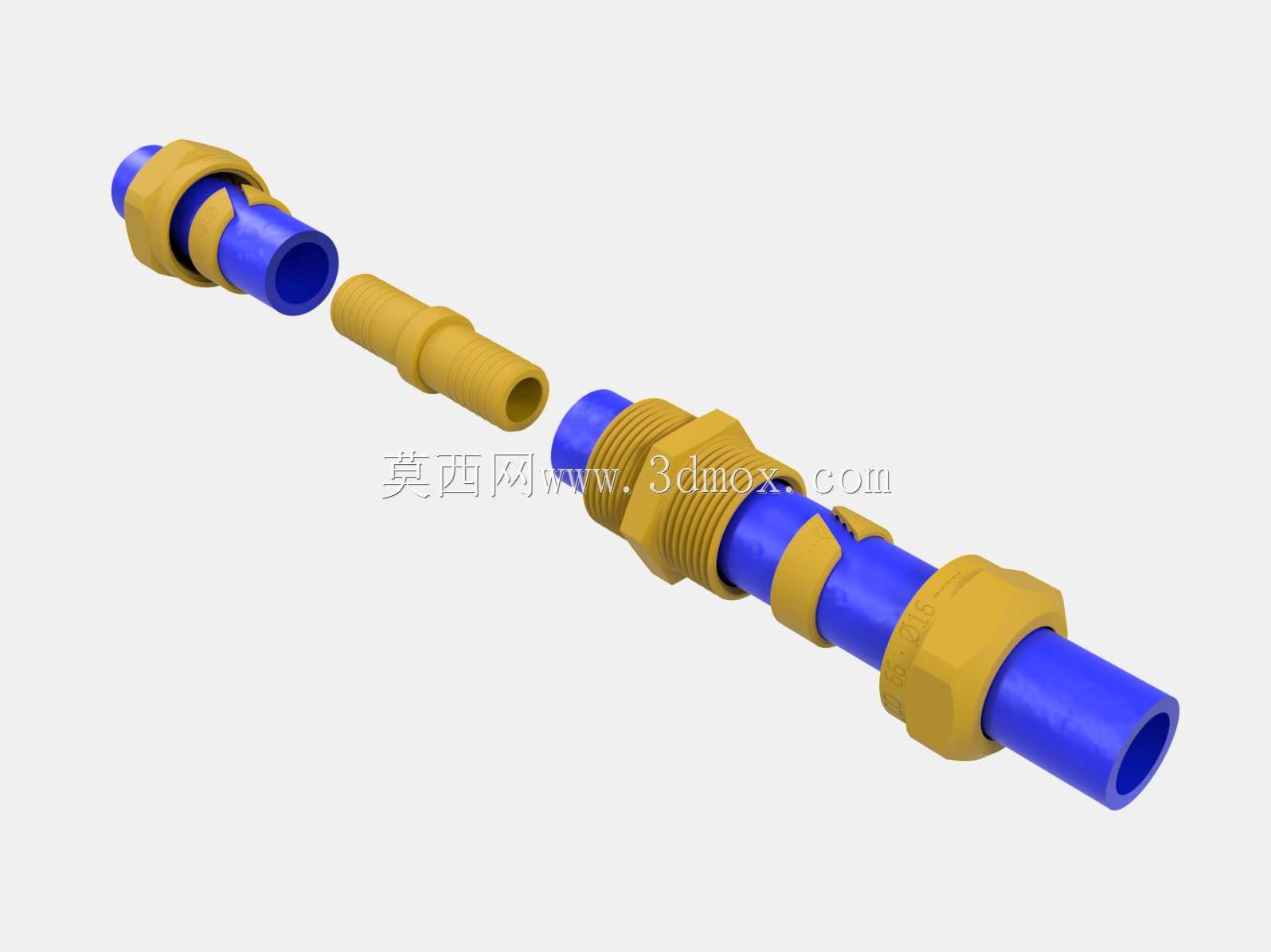

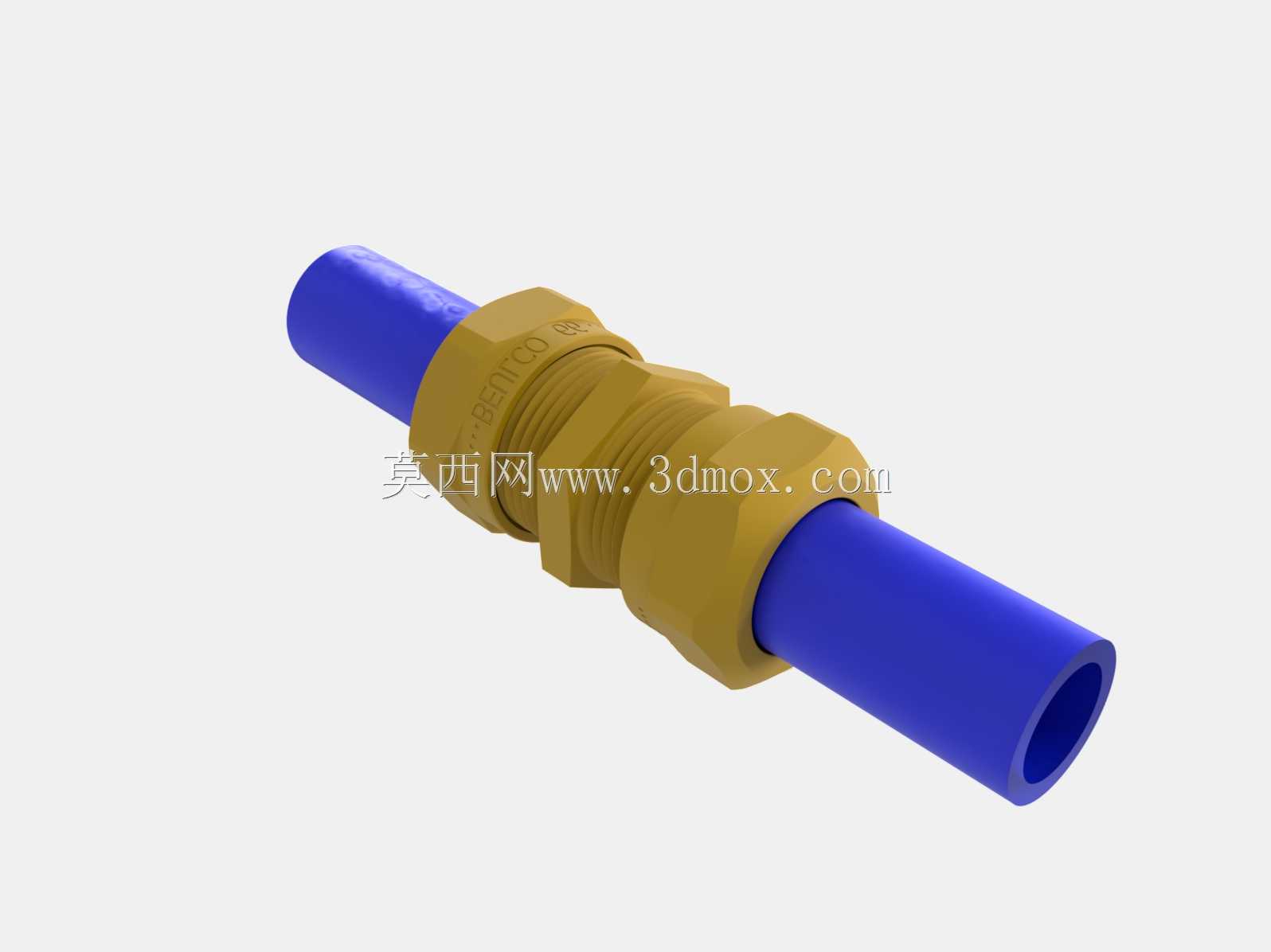

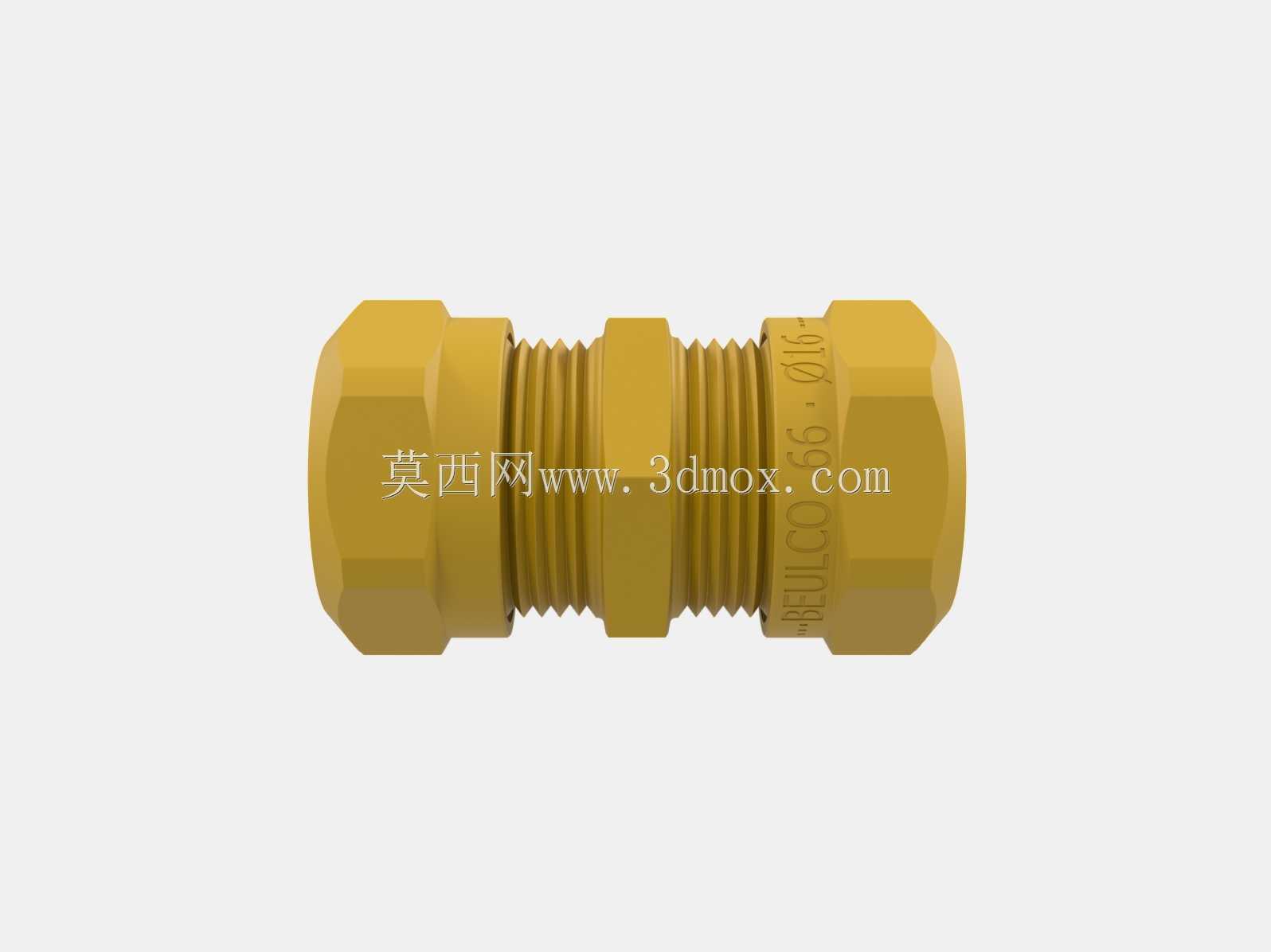

　　该接头整体采用黄铜锻压成型，主体为对称式双端卡接结构，中间设置六角拧动段，方便安装时用扳手夹持施力，避免拧动过程中管件打滑损伤表面。两端的卡套结构适配外径16毫米的地暖管材，安装时无需对管材进行套丝、热熔处理，只需将破损处的管材裁切整齐，把两端管口分别插入接头两侧的承口，通过拧紧端部的压紧螺母，带动内部的卡紧环与密封胶圈形变，即可同时实现管材的机械固定与径向密封，整个安装过程无需专用热熔设备，在狭小的地面开槽空间内即可完成操作，适配家装地暖维修的现场作业条件。

　　从结构设计逻辑来看，接头内部的流道做了等径处理，没有出现通径缩口的情况，不会增加管路的局部水流阻力，避免修复点位影响整个地暖回路的水循环流量，保障采暖系统的换热效率。黄铜材质的本体兼顾了结构强度与耐腐蚀性，适配地暖系统40-60摄氏度的长期工作水温，不会出现长期使用后的应力开裂、锈蚀结垢问题，密封胶圈采用耐温EPDM材质，长期接触采暖热水不会出现硬化、老化失效的情况，可实现与管路同寿命的密封效果。

　　安装边界方面，该接头的最大外径控制在22毫米以内，安装完成后所需的地面开槽深度仅需30毫米即可容纳，无需在修复点位开挖过大的操作坑，减少对地面结构的破坏。两端的承口插入深度各为18毫米，裁切管材时需保证切口平整无斜口，插入时需将管材推至承口内部的定位台阶处，避免因插入深度不足导致卡接失效、运行过程中出现脱管渗漏。拧紧压紧螺母时的扭矩需控制在15-20N·m，扭矩过大容易压裂管材端部，扭矩不足则会导致密封胶圈压缩量不够出现渗漏水问题。

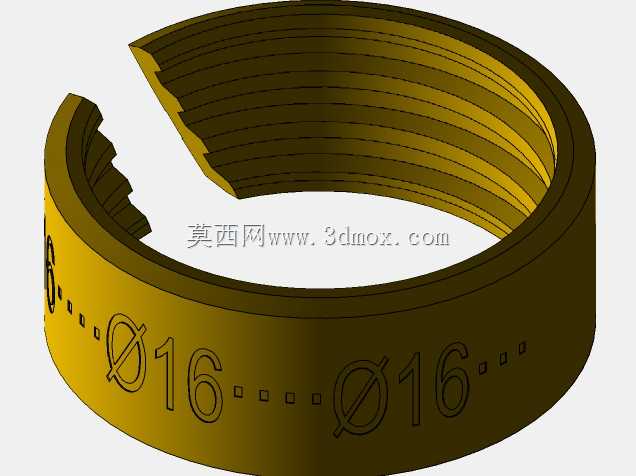

　　在实际工程应用中，这类修复接头除了用于地暖管路的破损修复，也可用于明装采暖管路的临时改接、分水器支路的局部调整，相比热熔连接的方式，不存在热熔温度过高导致管材缩口、温度过低粘接不牢的人为操作风险，对施工人员的技能要求更低，连接完成后即可即时承压通水，无需等待连接部位冷却固化，可大幅缩短维修后的系统调试时间。接头表面做了钝化处理，没有尖锐的边角毛刺，安装过程中不会划伤施工人员，也不会割伤管材外壁，卡紧环的内侧设计有环形倒刺结构，当管路因水压波动出现轴向窜动时，倒刺会嵌入管材外壁，进一步提升抗拔脱能力，可承受最高0.8MPa的系统工作压力，完全覆盖民用采暖系统的常规压力范围。
