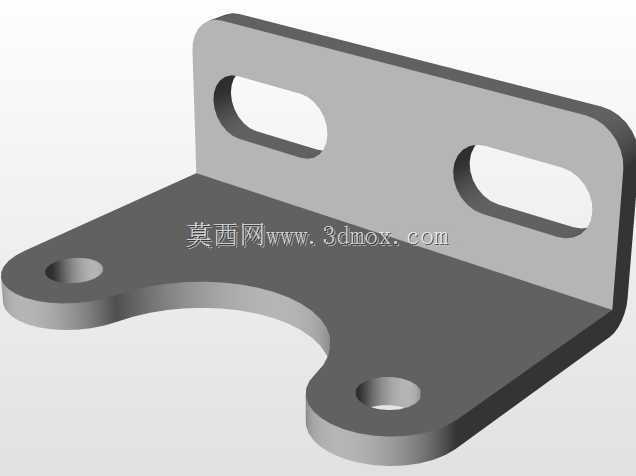

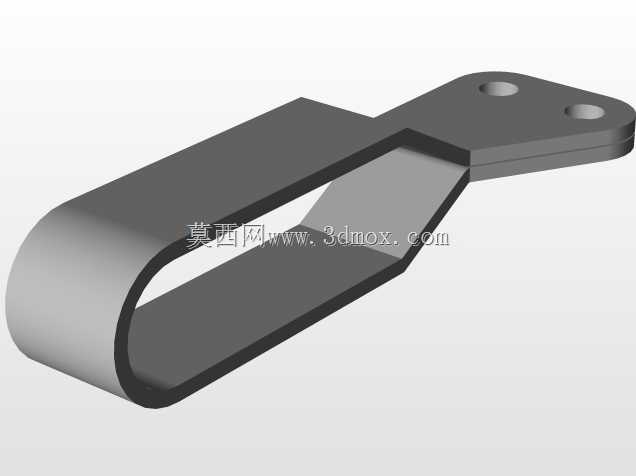

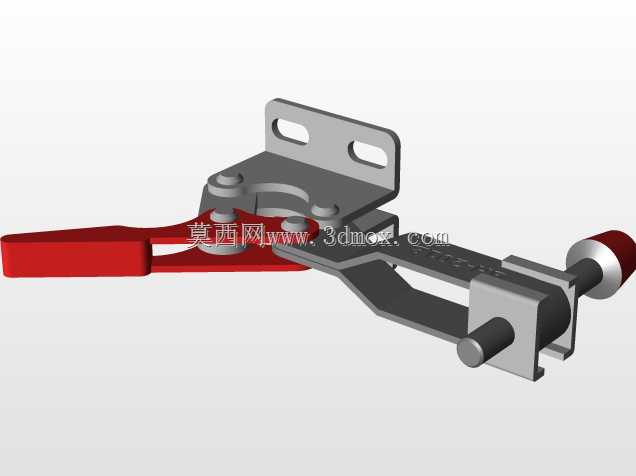

电源变压器用长圆形双孔连接夹件

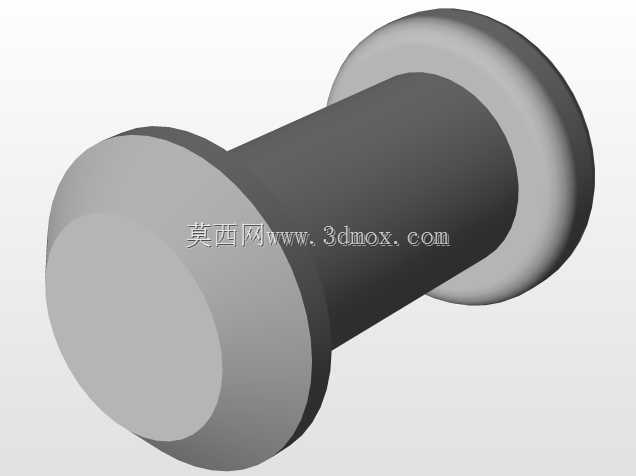

　　这类长圆形双孔夹件是电源变压器装配环节里很常见的小型连接构件，日常在小功率工频电源变压器的层间固定、引线端夹持、铁芯叠片组的侧向限位场景里都能见到它的身影，不少做低压配电用小型变压器、工控板载电源变压器的结构工程师，在做内部件排布时都会优先选用这类结构简单的夹件，来替代定制的复杂冲压件，压缩整体的零件加工成本。从实际使用的角度看，这个夹件的核心作用是通过两个通孔穿装螺栓或者铆钉，把两个需要保持相对位置的变压器内部构件压紧固定，避免变压器在运输、运行振动过程中出现叠片移位、引线松脱的问题，长圆形的本体轮廓做了两端圆弧过渡，没有尖锐的直角棱边，一方面能避免装配时刮破变压器内部的绝缘漆层或者导线绝缘皮，降低绝缘失效的风险，另一方面圆弧轮廓在冲压加工时的材料流动性更好，不容易出现边角冲裂的加工缺陷，零件的成品率会更高。

　　设计这类夹件的时候，首先要匹配变压器内部的安装空间边界，本体的宽度要适配铁芯叠片的侧边宽度，不能超出铁芯的外轮廓，避免后续变压器浸漆、装外壳时出现干涉；两个安装孔的中心距要严格对应被固定件上的预装孔位公差，孔的直径要比选用的固定螺栓大0.2到0.5毫米，预留出装配时的位置调整余量，避免因为零件加工的累积误差导致孔位对不上无法装配。夹件的厚度选择要结合实际的压紧力需求来定，太薄的话螺栓拧紧后容易出现翘曲变形，没法提供足够的压紧力，太厚的话会占用过多的变压器内部空间，还会增加不必要的材料成本，常规小功率变压器用的这类夹件厚度一般在1.5到3毫米之间，选用普通冷轧钢板冲压成型后做发黑或者镀锌处理，就能满足常规使用场景下的防锈和强度要求。

　　从安装边界来看，夹件装配完成后，两端圆弧的最外侧不能超出变压器铁芯的安装基准面，否则会导致后续外壳装配时出现顶壳的问题，两个安装孔的位置要尽量靠近夹件的两端，让压紧力的作用点尽可能分布在被固定件的受力区域内，避免出现压紧力偏载导致的固定松动。在实际的变压器装配流程里，这类夹件往往会和绝缘垫片配合使用，夹件和被固定的铁芯、绕组之间垫上一层绝缘纸或者环氧垫片，避免金属夹件和绕组、铁芯直接接触造成多点接地或者绝缘损伤，穿装螺栓的时候也要在螺栓外侧套上绝缘套管，进一步提升绝缘可靠性。

　　很多刚接触变压器结构设计的工程师容易忽略这类小夹件的细节设计，比如把夹件的端部做成直角，结果装配时刮破绝缘层导致耐压测试不通过，或者孔位中心距设计得没有留公差，批量装配时出现大量孔位错位的问题，反而拖慢了整体的装配效率。这类夹件虽然结构简单，但是在变压器的整体结构可靠性里起到的作用并不小，合理的结构设计能在很低的成本下大幅提升变压器的抗振动性能，减少运输和使用过程中的故障概率。建模的时候要注意长圆形轮廓的相切约束，两端的半圆要和中间的直边段完全相切，避免加工时出现轮廓接刀痕，安装孔的位置要标注清楚形位公差，保证孔中心和本体长度方向的中心线重合，避免装配时出现偏斜。
