三爪自定心卡盘精密机械结构设计

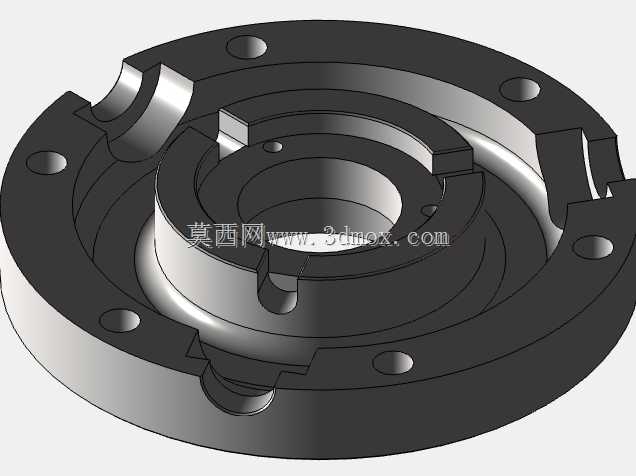

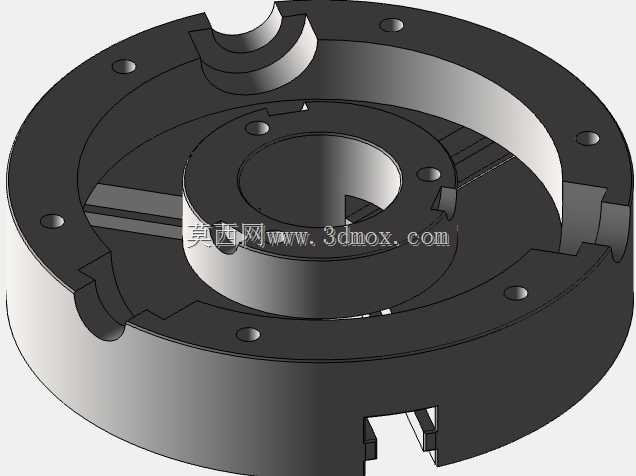

　　在金属切削加工、工装夹具适配的场景里，卡盘是机床主轴端连接工件的核心执行部件，这款三爪自定心结构的卡盘，主要适配普通车床、回转工作台以及专用焊接变位机的主轴装夹需求，能够在工件回转作业过程中提供稳定的径向夹持力，保证工件回转中心与主轴回转中心的同轴度误差控制在合理区间内。从结构设计逻辑来看，该卡盘采用盘式本体集成设计，本体外缘均匀分布三个安装沉孔，用于将卡盘整体固定在主轴法兰端面上，安装孔的位置度公差经过严格校核，能够保证卡盘安装后端面跳动满足精加工工序的装夹要求。

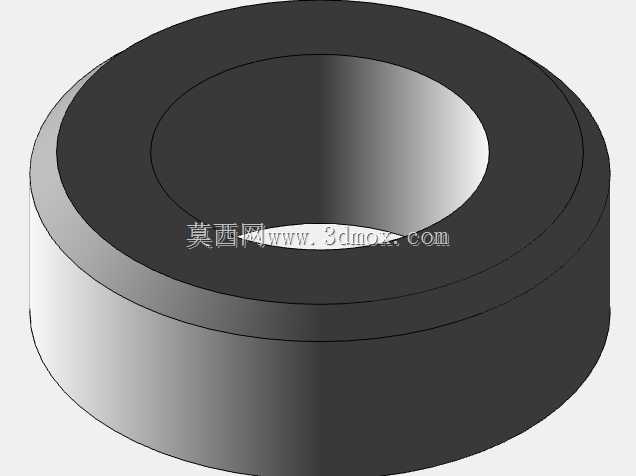

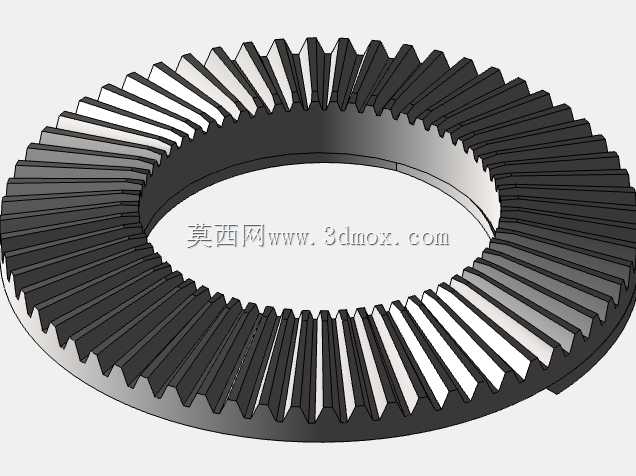

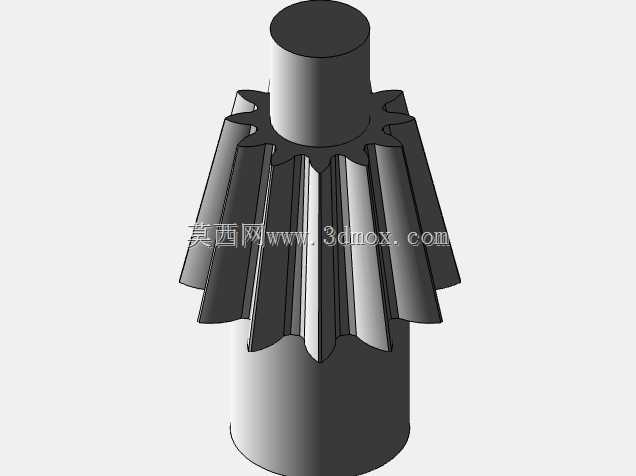

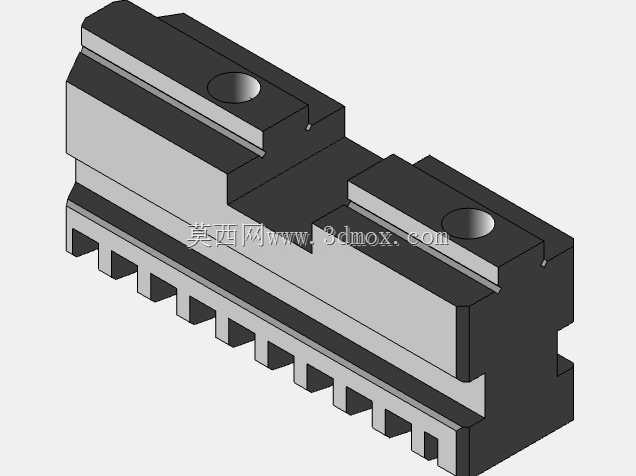

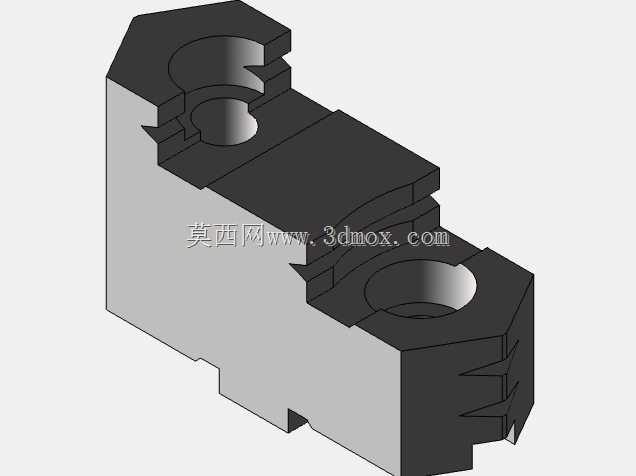

　　卡盘内部的盘丝螺旋转动结构，是实现三个卡爪同步径向移动的核心，当使用卡盘扳手转动小锥齿轮时，会带动内部的大锥齿轮转动，大锥齿轮背面的平面螺纹同时与三个卡爪底部的螺纹段啮合，从而驱动三个卡爪同时向中心靠近或者向外张开，实现对圆形、正三边形、正六边形类工件的自动定心装夹，不需要额外找正工件中心，能够大幅缩短单件装夹的辅助时间。卡爪部分采用分体式设计，包含基爪与顶爪两个部分，基爪与盘丝直接啮合传递驱动力，顶爪可以根据装夹工件的直径范围、外形特征更换不同的形式，比如装夹大直径工件时可以使用反爪向外撑持工件内孔，装夹小直径工件时使用正爪向内夹持工件外圆，适配不同尺寸区间的工件装夹需求。

　　从安装边界尺寸来看，卡盘本体的外圆直径覆盖常规通用机床的适配规格，本体中心的通孔设计可以允许长棒料从主轴后端穿过卡盘，适配长轴类零件的连续加工需求，不需要提前截断棒料，能够提升棒料加工的材料利用率。卡盘本体的厚度尺寸经过优化，在保证整体结构刚性的前提下，尽可能降低卡盘自身的重量，减少主轴端的悬伸重量，降低主轴轴承的额外负载，提升主轴高速回转时的动态稳定性。在实际使用场景中，这款卡盘不仅可以用于金属切削机床上的工件装夹，也可以适配在焊接变位机、回转检测工装上，作为圆形工件的回转夹持机构，在焊接环形焊缝时，卡盘带动工件匀速回转，配合固定的焊枪能够实现均匀的焊缝成型，在检测工件圆度、同轴度等形位公差时，卡盘夹持工件一端带动其回转，配合百分表可以快速完成形位误差的检测。

　　设计过程中，卡盘的所有滑动配合面都预留了合理的配合间隙，既保证卡爪移动的顺畅性，避免卡滞现象，又能控制间隙量在合理范围，防止装夹工件时出现卡爪晃动导致的定心精度下降。卡盘本体采用高强度铸铁材质铸造后经过时效处理，消除内部铸造应力，避免长期使用后出现本体变形导致的精度丧失，卡爪的夹持工作面经过淬火处理，提升表面硬度，防止长期装夹工件后出现夹持面磨损、咬痕，延长卡爪的使用寿命。在结构细节上，卡盘外缘的三个锥齿轮安装孔都设置了防尘堵头，在不使用扳手转动卡盘时，堵头可以阻挡切削液、金属切屑进入卡盘内部的传动结构，避免切屑卡滞盘丝螺纹、锥齿轮啮合面，减少日常维护的频次。卡盘与主轴连接的端面设置了定位止口，与主轴法兰的止口配合实现径向定位，再通过穿装螺栓完成轴向固定，这种定位方式能够保证卡盘每次拆装后的重复定位精度，不需要在重新安装后反复校正卡盘的回转精度。针对不同的装夹工况，这款卡盘的夹持力可以通过扳手的转动扭矩进行调整，装夹精加工薄壁工件时，可以适当降低夹紧力，防止工件被夹变形，装夹重型粗加工工件时，可以加大扳手扭矩提升夹紧力，防止工件在大切削力作用下出现移位、飞出的安全隐患。
