医疗检测设备用立式承载支撑框架结构

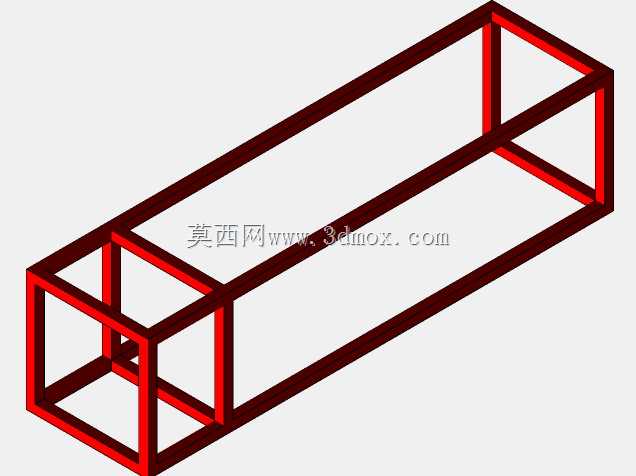

　　在临床呼吸类检测设备的部署场景中，这类立式支撑框架主要承担呼吸分析类检测模块的承载与定位作用，适配门诊快速检测区、移动检测站点的设备布设需求，无需额外搭配大型安装基座，可直接落地放置完成设备组装。从实际使用需求出发，框架采用矩形截面型材拼接成立式长方体笼式结构，四根竖向型材作为主要承力构件，上下端通过横向型材完成首尾连接，形成稳定的受力闭环，整体抗侧向倾覆能力满足日常检测操作中的外力触碰需求，不会因人员倚靠、设备操作受力出现结构变形。

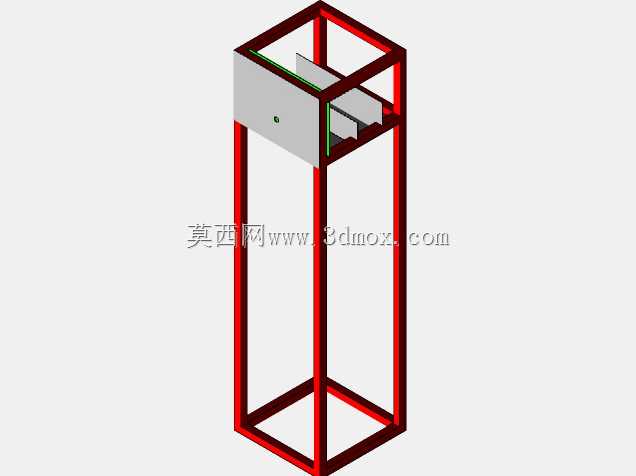

　　中部预留的安装腔体用于嵌入呼吸分析的核心检测模块，腔体两侧设置的导向限位结构，可在模块推入时自动完成对位，避免模块安装偏斜导致的气路、电路对接偏差，模块推入到位后可通过侧面的快锁结构完成固定，日常维护时无需拆卸整体框架即可完成模块抽拉检修。设计阶段优先考虑了现场组装的便捷性，所有型材拼接位置采用标准角码连接，加工时仅需对型材做定长切割与端面钻孔处理，无需复杂的焊接、钣金折弯工序，现场组装时仅需常规内六角工具即可完成整体拼装，大幅降低小批量定制场景的加工与装配成本。框架的竖向型材预留了通长的安装槽位，可根据实际使用需求加装侧封板、操作台面、走线槽等附属配件，适配不同规格检测模块的安装尺寸差异，无需重新加工主体框架即可完成适配调整。

　　从安装边界来看，框架整体落地占地面积控制在较小范围，可适配狭窄的检测通道、临时检测点位的空间限制，底部可搭配可调脚杯完成地面水平度适配，即使在地面不平整的临时场地也能保证框架放置稳定，不会出现晃动影响检测精度。框架上部的承托区域做了局部加强处理，除了承载检测模块自身重量外，还可承受操作过程中放置采样配件、记录工具的附加载荷，承托面的平整度控制在合理范围内，保证检测模块安装后处于水平状态，避免内部气路因倾斜出现积液、检测偏差问题。框架的外露型材端面均做了封堵处理，避免日常清洁时消毒液、灰尘进入型材槽内积留，符合医疗场景的日常清洁消杀要求，红色的型材表面处理层采用耐消毒剂腐蚀的涂层，反复擦拭消毒不会出现涂层脱落、锈蚀问题。在结构受力校核阶段，重点验证了竖向型材的长细比参数，保证在满载状态下框架的竖向变形量控制在允许范围内，不会因长期承重出现型材弯曲变形，横向连接型材的间距设置经过优化，既避免了间距过大导致的竖向型材失稳问题，也不会因横向构件过多增加整体重量与材料成本。中部的模块安装位预留了足够的走线空间，检测模块的供电线缆、信号传输线缆可沿型材内部槽位布设，不会外露在框架外侧造成拉扯、积灰问题，线缆出入口处做了圆角处理，避免长期摩擦损坏线缆外皮。

　　这类框架结构除了适配呼吸分析类检测设备外，也可通过调整内部安装位的尺寸，适配其他立式检测设备、采样设备的承载需求，具备一定的通用适配性，结构设计上没有复杂的异形构件，所有零件均可采用常规工业型材加工获得，加工供应链成熟，适合快速批量生产应对突发的医疗设备布设需求。实际使用中，框架的笼式结构也为内部模块提供了一定的防碰撞保护，外部的竖向型材可阻挡侧向的撞击力直接作用在检测模块上，降低设备受外力碰撞损坏的概率，开放式的框架结构也便于日常观察模块的运行状态，无需拆卸封板即可查看模块的指示灯、接口连接状态，提升日常运维的效率。
