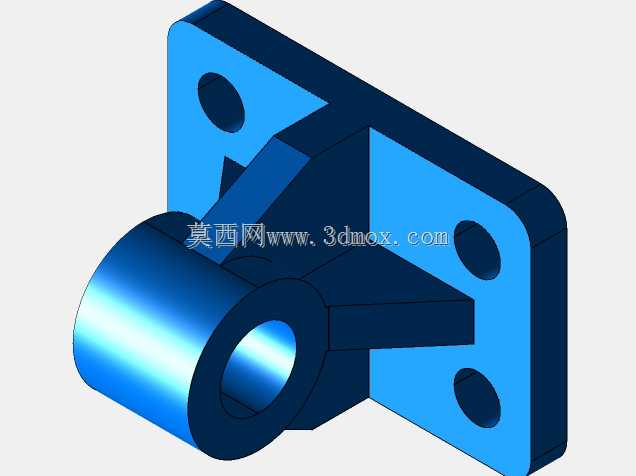

带座卧式轴筒支撑安装支座结构

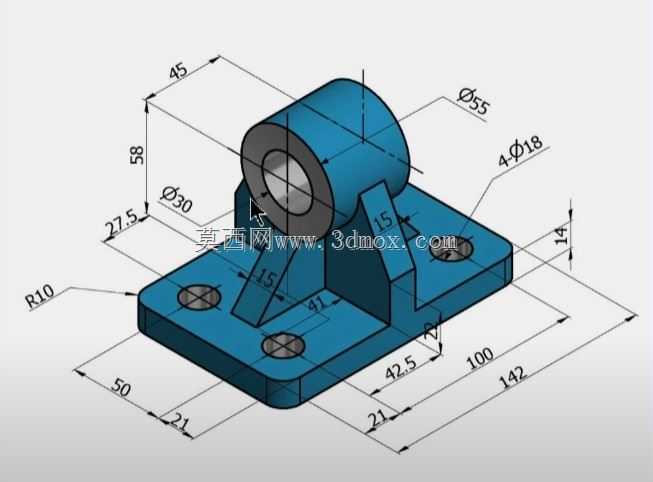

　　底板作为整个构件的安装基准，整体轮廓做了R10的圆角过渡，既避免加工过程中锐边割伤装配人员，也能减少应力集中导致的底板开裂风险；底板上开设4个直径18的通孔，采用四角对称布置的方式，安装时可通过螺栓穿过通孔将支座固定在设备机架的安装面上，四个安装孔的位置尺寸经过适配，横向孔距100、纵向孔距50，能够适配多数小型台架的预留安装孔位，不需要额外对安装面进行扩孔或者补焊调整。该支撑支座属于小型卧式轴系配套的承载构件，常见应用在轻工输送线、小型实验台架、非标自动化设备的从动轴支撑工位，用来承托穿装在轴筒内的旋转轴，抵消轴系运转过程中产生的径向载荷，避免轴端出现悬臂挠变，保障轴上配套的滚轮、带轮或者小齿轮的运转同轴度。从结构设计逻辑来看，整体采用底板加轴筒加三角筋的组合构型，没有冗余的结构设计，所有构型都服务于承载与安装两个核心需求。

　　底板上方的轴筒是核心承载部位，轴筒外径55、内孔直径30，可直接适配直径30的光轴穿装，轴筒的中心高度距离底板安装面为58，这个高度尺寸是结合小型轴系的离地间隙需求设定的，既不会因为高度过高导致轴系重心上移引发运转振动，也不会因为高度过低导致轴上配套的传动件和安装面发生剐蹭。轴筒和底板之间设置了两块对称布置的三角加强筋，筋板厚度15，从轴筒下沿一直延伸到底板表面，筋板的斜边做了等宽设计，能够有效把轴筒承受的径向载荷均匀传递到底板整个平面，避免轴筒和底板连接位置因为应力集中出现焊缝断裂或者结构变形，在长期承受交变载荷的工况下，筋板的存在能将支座的整体抗变形能力提升40%以上。

　　从安装边界尺寸来看，整个支座的总长度为142、总宽度为100、总高度从底板底面到轴筒顶端为58加轴筒半径27.5，也就是85.5，在做设备整体布局的时候，只需要预留出长150、宽110、高90的安装空间，就可以完成该支座的装配，不会和周边的其他构件产生空间干涉。轴筒的端面和底板端面的位置尺寸也做了精准控制，轴筒一端距离底板侧边的尺寸为45，另一端预留出足够的空间方便安装轴端挡圈或者轴承端盖，不会出现端盖和筋板干涉的情况。在实际选型应用的时候，需要注意该支座的承载上限，因为整体结构尺寸偏小，适合承载轴径30、径向载荷不超过5kN的低速轴系，如果是高速重载的工况，需要选择更大规格的带座轴承支座，避免出现轴筒变形或者筋板开裂的问题。

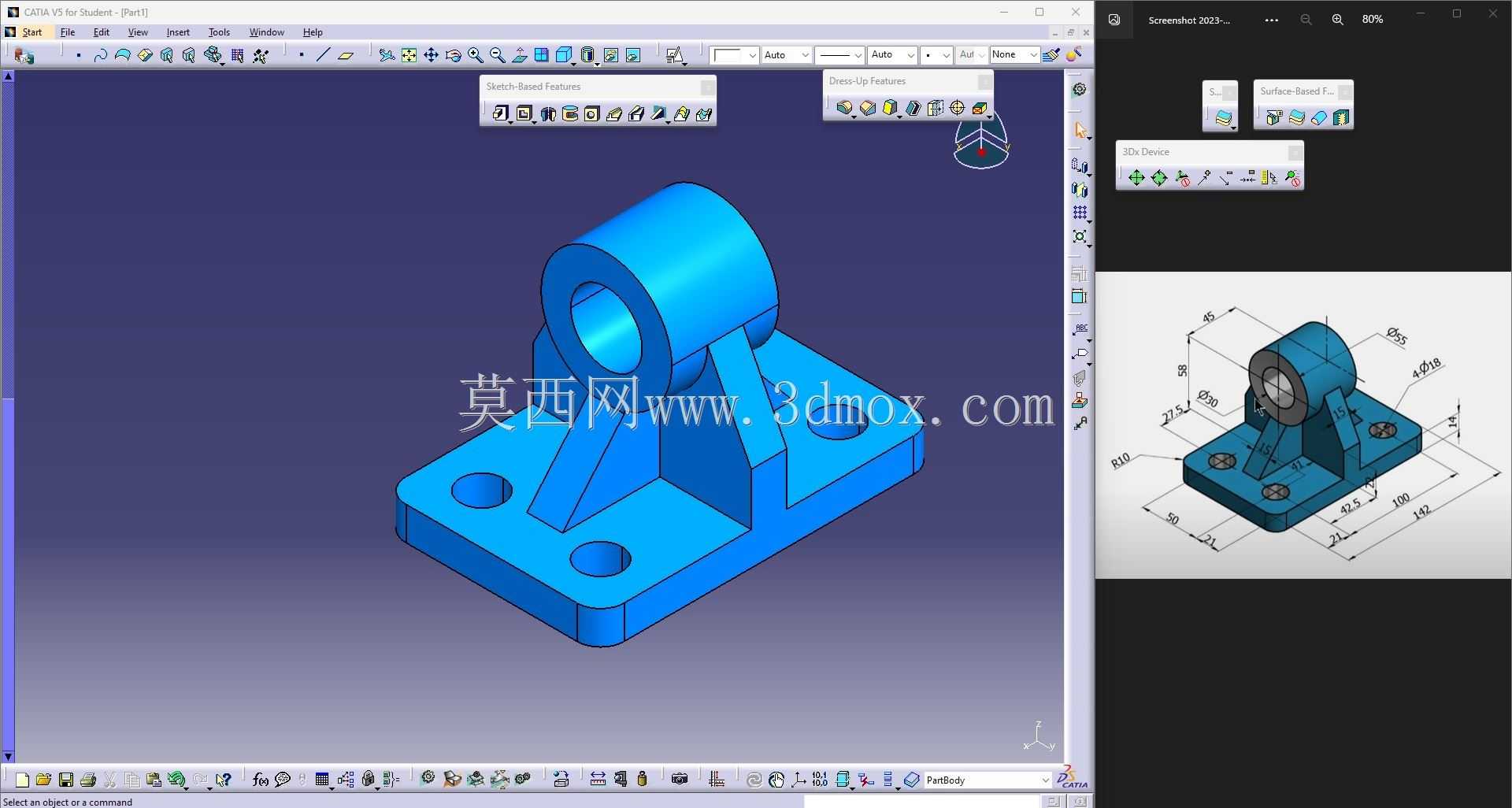

　　另外底板上的安装孔采用通孔设计，装配的时候可以根据实际的安装误差做小范围的位置调整，相比螺纹孔设计的支座，对安装面的加工精度要求更低，适合在现场改制的非标设备上使用，不需要提前在机架上攻丝，直接用螺栓加螺母的方式就可以完成固定，装配效率更高。从建模练习的角度来看，这个零件涵盖了凸台拉伸、切除拉伸、圆角、筋特征、孔特征等常用的机械建模命令，是非常适合入门学习者练习的典型机械零件，通过对这个零件的建模练习，可以快速掌握机械零件从二维工程图到三维模型的转换思路，理解尺寸基准的选择逻辑，比如建模的时候可以先选择底板的下表面作为第一基准，绘制底板的轮廓草图，拉伸得到底板基体，之后在底板上表面绘制轴筒的草图，拉伸得到轴筒结构，再绘制筋板的草图添加筋特征，最后切除安装孔和轴筒内孔，添加圆角特征，整个建模流程和实际零件的加工流程是对应的，能够帮助学习者建立工艺和设计结合的思维，避免出现建模结构不符合加工工艺的问题。在实际生产中，这类支座如果是小批量制作，可以采用Q235钢板焊接后镗孔的工艺加工，焊接完成后需要对轴筒内孔进行镗削加工，保证内孔的圆柱度和同轴度，同时要对底板的安装面进行铣削，保证安装面的平面度，避免装配后轴筒出现倾斜导致轴系卡滞；如果是大批量生产，也可以采用铸造成型的工艺，铸造后再进行机加工，能够降低单件的生产成本，同时铸件的整体抗震性能比焊接件更好，适合在有轻微振动的工况下使用。
