工业传动用滚子链条与配套链轮结构

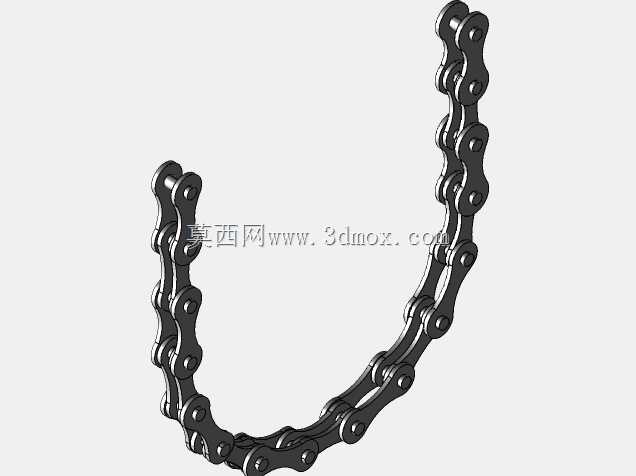

　　这套传动结构的建模过程，最先要明确的是实际工况的安装边界——很多新手做链条链轮建模容易忽略张紧调节余量，实际在输送线、机床进给机构、摩托车动力传输这类场景里，链轮中心距并非固定死值，建模时要预留至少2%到3%的中心距调整空间，方便后期安装时张紧链条，避免运行中跳齿。从结构特性来看，这套滚子链采用标准外链板、内链板交替铰接的结构，销轴与外链板过盈配合、与套筒间隙配合，滚子套在套筒外侧，啮合时滚子与链轮齿槽形成滚动摩擦，相比滑动摩擦结构能降低40%以上的啮合磨损，这也是为什么中高速传动场景几乎都选用滚子链而非无滚子的套筒链。

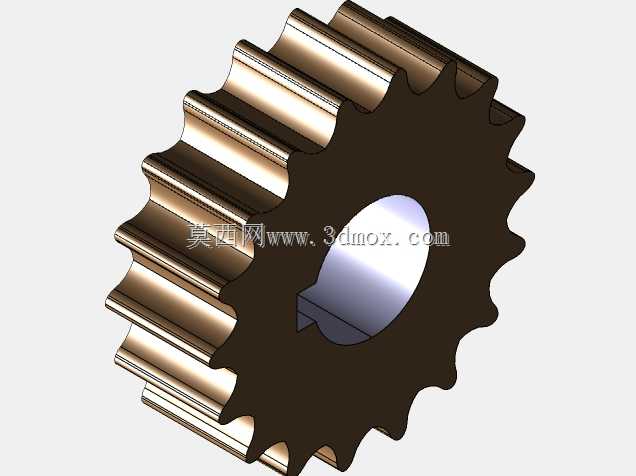

　　做链轮齿形建模的时候，不能只画个近似的齿形轮廓，必须严格按照三圆弧一直线的标准齿廓来做，齿沟圆弧要和滚子外径匹配，间隙控制在0.1到0.3毫米之间，间隙太小容易卡滞，太大则会加大啮合冲击，运行时噪音和磨损都会飙升。齿顶圆弧和工作段直线的过渡要顺滑，避免出现应力集中的尖角，毕竟链条在高速运行时，啮入瞬间的冲击载荷会集中在齿廓接触位置，尖角很容易出现早期崩齿。从应用场景拆分来看，小节距的这类链条链轮常用在精密输送、轻工机械的动力传输上，大节距规格则会用在矿山输送、重型农机的动力传递环节，建模时节距、滚子直径、内节内宽这几个核心参数必须互相关联，修改其中一个参数时其余配合尺寸要能同步更新，方便后续做同系列不同规格的参数化衍生。

　　很多人做链条装配时会直接用线性阵列或者曲线阵列硬拼，忽略了每个链节的铰接自由度，实际装配时要先做单个链节的子装配，保留销轴处的旋转自由度，再沿链轮分度圆的切线方向逐节装配，最后闭合段要根据实际张紧量调整链节数，避免出现强行拉伸装配的过约束问题，不然导入运动仿真模块时会直接报错，算出来的传动扭矩、接触应力数据也完全没有参考价值。安装边界方面，链轮的轮毂长度要比轴上安装位置的宽度小1到2毫米，方便锁紧螺母或者轴端挡圈固定，键槽的位置要和齿槽位置错开一定角度，避免键槽处的应力集中和齿根应力集中位置重合，降低链轮的整体结构强度。链条的侧向摆动间隙也要控制在合理范围，内链板和链轮齿侧的间隙每边留0.5到1毫米，既可以补偿安装时的两链轮平行度误差，也能避免运行中链条侧向蹭到链轮挡边，出现异常磨损。另外建模时要注意链板的外形，不是简单的8字形平板，外链板和内链板的腰部都做了等强度曲线设计，在保证链板抗拉强度的前提下尽可能降低重量，减少高速运行时的离心力，这一点在做高速传动场景的模型时尤其重要，要是把链板做成等宽的矩形，不仅重量偏大，运动仿真时的动载荷计算结果也会和实际情况偏差很大。

　　链轮的齿面硬度匹配也要在建模时考虑进去，一般小链轮因为啮合次数更多，齿面硬度要比大链轮高HRC5到10度，对应的结构上小链轮可以做整体淬火结构，大尺寸的大链轮则可以做成齿圈和轮毂分体的装配式结构，这部分的结构细节在建模时就要体现出来，不能所有链轮都做成整体实心结构，不符合实际工程应用的选型逻辑。在输送场景使用时，部分链条会在链节上加装附件，比如弯板、附板用来固定输送工装，这套基础模型的链节上预留了附件安装的螺纹孔位置，后续衍生不同用途的链条时不需要重新改动主体结构，直接在预留位置加装对应附件即可，能大幅提升同系列结构的设计效率。还要注意链轮的轴向固定方式，轴孔和轴的配合一般选过渡配合，靠键传递扭矩，轴端用挡圈或者圆螺母锁紧，建模时轴孔的倒角、键槽的退刀槽这些工艺细节不能省略，不然导出工程图时会出现工艺性问题，没法直接用于生产加工。
