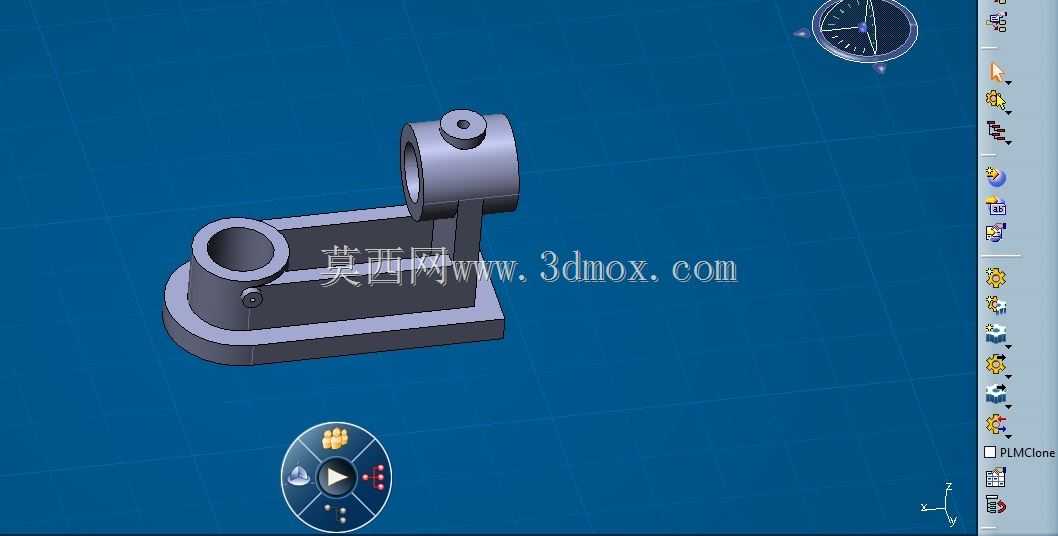

该支撑构件属于机械传动系统中的基础连接定位部件,常见于中小型自动化生产线的工位辅助定位机构、教学实训台的轴系支撑模块、小型非标设备的导向组件安装位,主要承担垂直方向轴类零件的径向定位、相邻传动部件的连接支撑作用,可抵消轴系运转过程中产生的径向载荷,避免轴端出现挠曲变形,保障传动链路的同轴度精度。从结构设计逻辑来看,构件采用一体化底板加双筒支撑的布局,底部为带圆角过渡的矩形安装基板,基板上预留的沉孔可匹配M6规格内六角螺栓,安装时可直接固定在型材机架或设备安装平台上,底板与筒体衔接处做了加厚圆弧过渡,可避免应力集中导致的受力断裂,适配长期受交变载荷的工况场景。
两个平行布置的筒体为核心功能位,其中高度较低的筒体孔径适配直径16mm的光轴或导杆,孔内壁粗糙度设计要求达到Ra1.6,可直接配套直线轴承实现滑动导向功能;高度较高的筒体位于基板后侧,顶部端面预留了定位销孔,可用于安装端盖或者限位挡圈,防止轴系运转过程中出现轴向窜动,两个筒体的中心距严格按照常用传动副的安装间距设定,可直接配套标准齿轮、同步带轮等传动零件使用,无需额外调整安装位。建模过程中优先考虑了加工工艺的可行性,所有外轮廓棱边均做了C0.5的倒角处理,避免加工和装配过程中出现锐边划伤,筒体的壁厚均匀控制在4mm,既满足结构强度要求,也适配常规的铣削、钻削加工工序,不会出现薄壁加工变形的问题。
安装边界方面,构件整体占用的安装空间较小,底板长度方向尺寸适配40系列铝型材的安装槽间距,无需额外制作转接板即可完成固定,筒体的高度差设计预留了传动件的安装空间,可容纳厚度不超过12mm的同步带轮或者直齿轮,不会出现运动干涉问题。在实际应用场景中,这类支撑构件常替代定制焊接支架,具备装配精度高、互换性强的特点,可大幅缩短非标设备的装配调试周期,尤其适合小批量设备试制、教学实训装置搭建等场景,零件的形位公差设计严格遵循机械设计手册的相关要求,两个筒体的轴线平行度公差控制在0.02mm以内,底板安装面与筒体轴线的垂直度公差控制在0.03mm以内,可保障配套轴系运转时的同轴度,降低运转过程中的振动和噪音。
从受力特性来看,一体化铸造成型(或整块坯料铣削成型)的结构相比拼接式支架具备更好的刚性,在承受100N以内的径向载荷时,筒体的形变量可控制在0.01mm以内,完全满足中小型传动机构的支撑精度要求,构件表面可根据使用场景做发黑或者阳极氧化处理,提升防锈耐磨性能,适配车间多尘、有少量切削液飞溅的工作环境。
