双安装座抱箍式连接固定机械零件

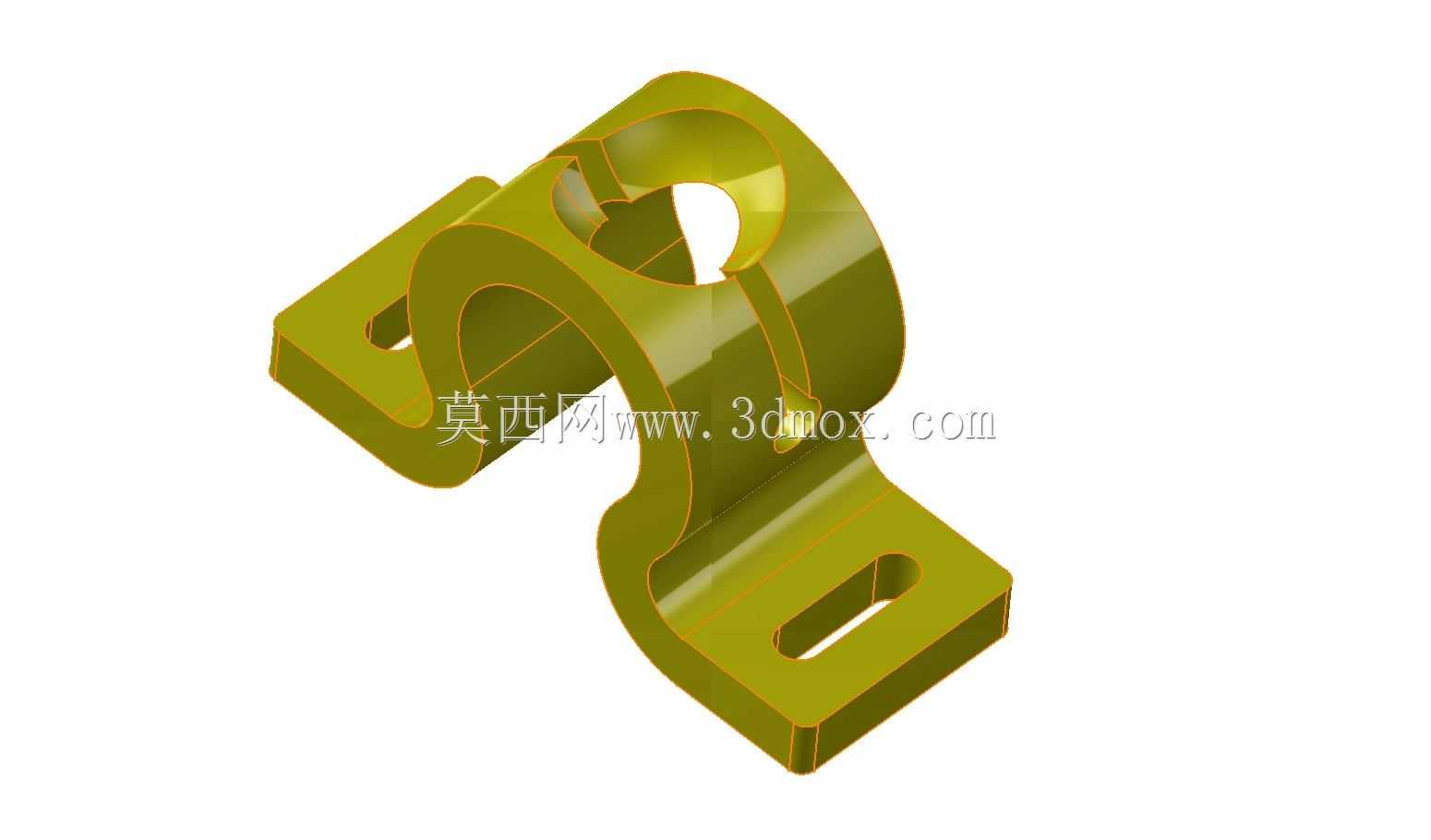

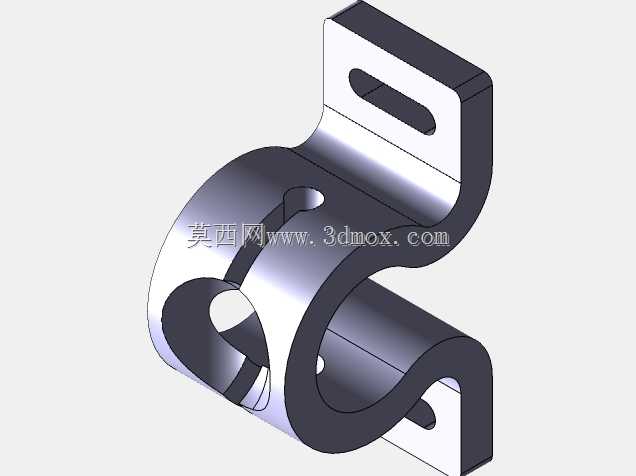

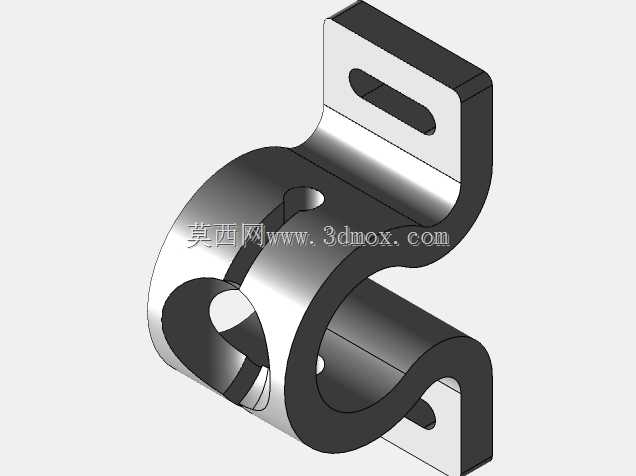

　　这类带双侧安装翼的抱箍式夹持零件，在工业管线布设、小型轴类部件固定场景中应用十分广泛，常见于气动回路管线固定、小型传动杆的径向限位、设备线束的分层排布等工况，核心作用是通过环抱式结构抱紧被固定件，同时借助两侧带腰型孔的安装翼实现与设备基座、安装面板的可靠连接，避免被固定件在设备运行过程中出现径向窜动、轴向滑移或是受振动影响松脱。从结构设计逻辑来看，中间的环抱型腔并非整圆闭合结构，而是预留了单侧开口间隙，这个设计细节是为了在安装时借助零件自身的微量弹性变形，方便将被夹持件快速卡入型腔内部，同时在锁紧后能够提供足够的抱紧力，相比整环式抱箍，安装效率能提升40%以上，也不需要额外拆分抱箍结构就能完成装配。两侧的安装翼采用了与环抱主体一体化弯折成型的结构，没有额外的焊接或是拼接接缝，从根源上避免了拼接位置在长期受振动载荷下出现开裂的风险，安装翼上的腰型孔设计，是为了抵消安装面的加工位置误差，装配时可以在腰型孔的长度范围内微调零件的固定位置，不需要重新在安装面上打孔，大幅降低了现场装配的调整难度。

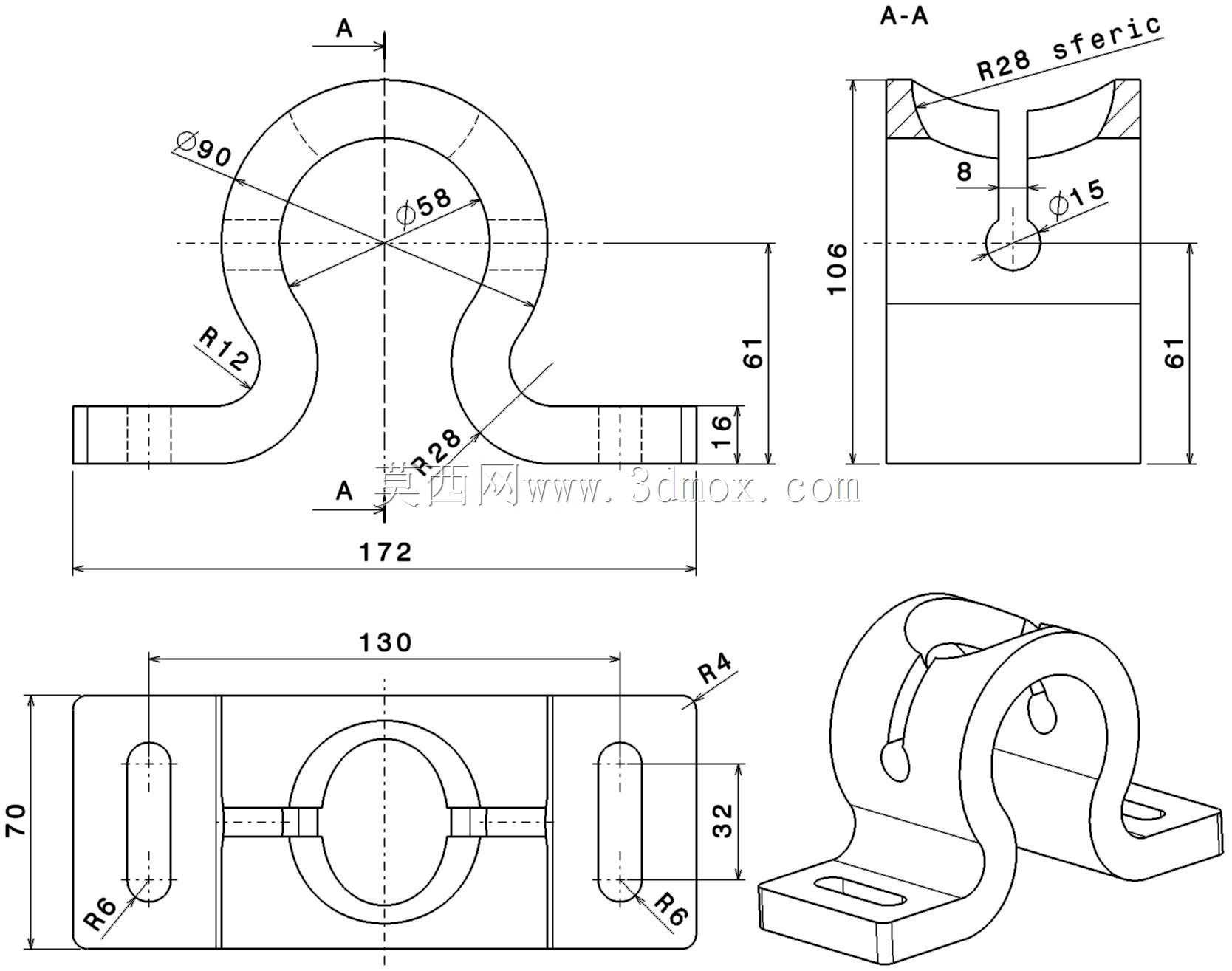

　　在实际选型适配时，需要重点关注几个尺寸边界：首先是中间环抱型腔的内径尺寸，必须与被夹持的杆件、管线外径保持0.1-0.3mm的间隙配合，间隙过大会导致抱紧力不足，设备运行时容易出现晃动，间隙过小则会导致卡装困难，甚至划伤被夹持件的表面防护层；其次是两侧安装翼的孔位中心距，要与安装基座上的预设螺孔间距匹配，腰型孔的长度一般预留3-5mm的调整余量，只要孔位偏差在这个范围内都可以顺利安装；另外还要注意零件的整体高度，也就是环抱中心到安装面的垂直距离，这个尺寸决定了被夹持件与安装面之间的避让间隙，要确保被夹持件不会与安装面上的其他凸起部件产生干涉。

　　从受力角度分析，这类零件在工作状态下主要承受径向的抱紧反力，以及设备运行传递过来的振动载荷，所以在结构过渡位置都做了大圆角过渡处理，避免直角位置出现应力集中，在长期交变载荷下产生疲劳断裂。建模过程中需要重点控制几个形位公差：两侧安装翼的底面要保证共面，平面度控制在0.05mm以内，否则安装锁紧后零件会出现翘曲，导致环抱型腔变形，无法均匀抱紧被固定件；环抱型腔的圆柱度要控制在0.08mm以内，保证整个圆周面都能与被夹持件贴合，避免局部接触导致应力集中；安装翼上的腰型孔要保证与安装面垂直，避免螺栓锁紧时出现别劲的情况，影响连接可靠性。

　　在实际生产线的应用中，这类零件经常替代传统的管卡、分体式抱箍，因为一体化结构的零件数量更少，装配时只需要拧两颗固定螺栓就能完成安装，相比分体式抱箍少了螺栓穿装、抱箍对位的步骤，在批量装配的流水线场景下，能有效缩短单工位的装配时间。另外，这种结构的零件适配性很强，只需要调整中间环抱型腔的内径，以及安装翼的长度和孔位尺寸，就可以适配不同直径的被夹持件，以及不同的安装空间要求，不需要大幅改动整体结构逻辑，能够大幅缩短衍生型号的设计周期。需要注意的是，这类零件如果用于固定有发热特性的部件，比如加热管、传动短轴等，还要在环抱型腔的内壁预留0.5mm左右的热膨胀间隙，避免部件受热膨胀后被抱箍卡滞，导致部件变形或是抱箍应力过载断裂。在表面处理的适配性上，这类结构没有狭窄的缝隙或是深槽，不管是喷塑、镀锌还是阳极氧化处理，都能保证表面处理层均匀覆盖，不会出现积液导致的表面处理缺陷，适合多种工况环境下使用，比如普通室内设备场景可以采用镀锌防锈处理，有腐蚀环境的场景可以采用不锈钢材质搭配钝化处理，轻量化要求高的场景还可以采用铝合金材质加工，适配不同的使用需求。
