链传动组合结构三维设计模型

　　这套链传动组合结构，是针对中小载荷动力传递场景开发的传动单元，日常在轻工输送线、小型动力输出设备、非标自动化工位的动力接驳环节都能见到这类结构的应用，核心作用是在两个轴距较远的轴端之间完成旋转动力的同步传递，相比带传动能规避打滑丢转的问题，相比齿轮传动又能适应更大的中心距安装需求，不需要额外增加过多的过渡齿轮来弥补轴距差，整体结构的冗余重量更低。从实际使用场景来看，这类单排滚子链配单片链轮的组合，常被用在低速级的动力输出端，适配的线速度通常不超过15m/s，传递扭矩范围覆盖几十牛米到数百牛米区间，能适应多粉尘、少量油污的车间工况，日常维护只需要定期检查链节张紧度、补充润滑脂即可，不需要像同步带那样定期更换易损带体，长期使用的维护成本更低。

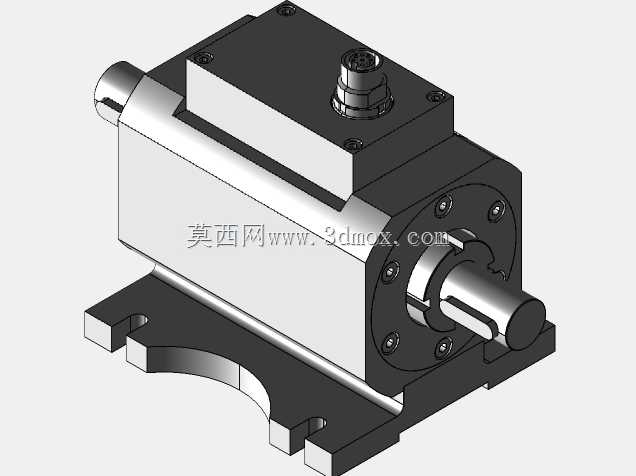

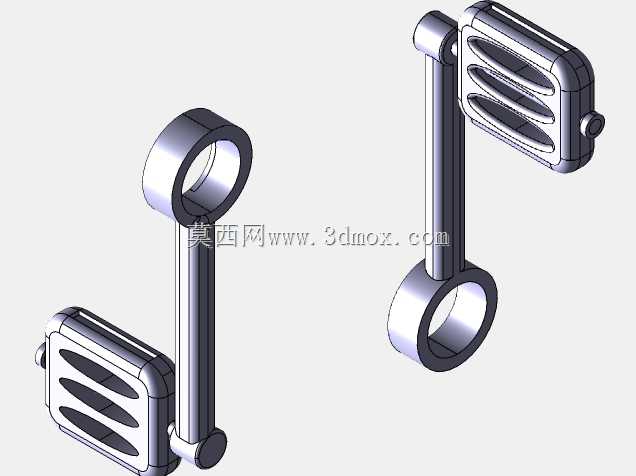

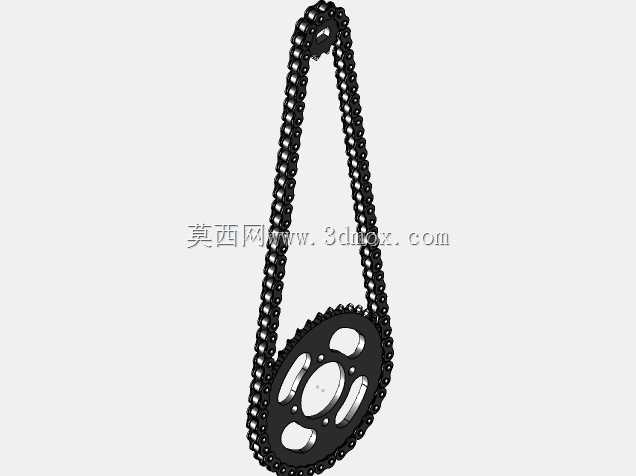

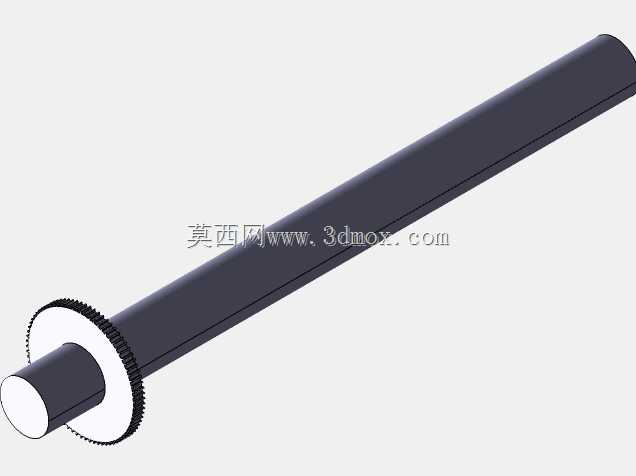

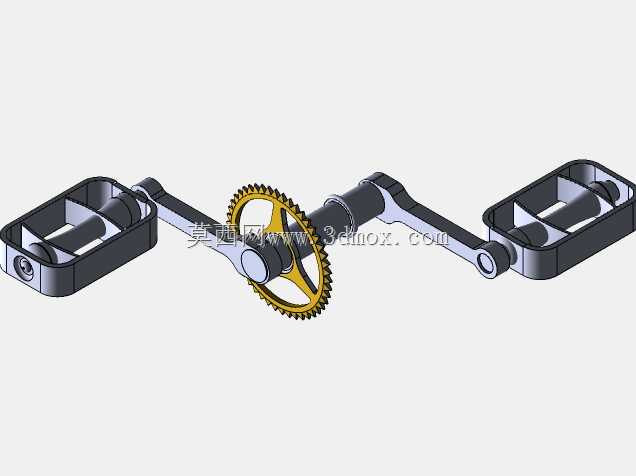

　　设计这套结构的时候，首先要敲定的是链轮的齿形参数，齿廓采用三圆弧一直线的标准齿形，保证链节能顺畅啮入啮出，避免卡滞、跳齿的问题，齿面的粗糙度控制在Ra3.2以内，减少链节铰接处的磨损速率；链轮本体采用辐板式结构，在辐板上开设四个对称的减重孔，既不影响轮体的结构强度，又能降低整体转动惯量，启动和变速阶段的动态响应更平顺，轮毂位置的轴孔按照配合公差要求加工，键槽尺寸对应通用平键标准，能直接和常规输出轴完成装配，不需要额外定制转接轴套。

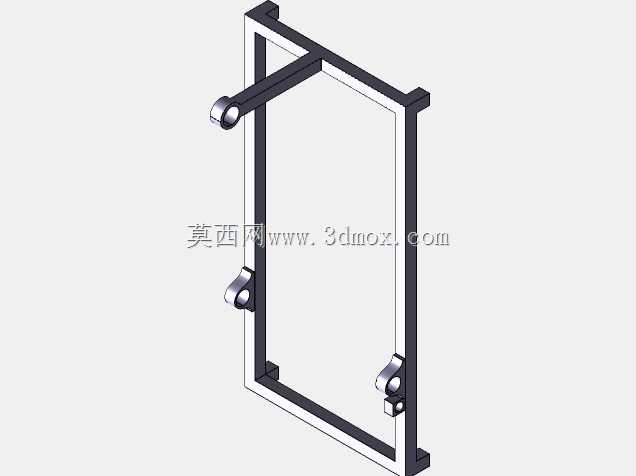

　　配套的滚子链选用标准单排规格，链节之间的铰接间隙控制在合理范围，既保证链条弯折时的灵活性，又不会因为间隙过大导致传动过程中产生明显的冲击噪音；链条的总长度按照两个链轮的中心距、链轮分度圆直径计算确定，预留1-2个链节的张紧调节余量，方便安装时调整张紧度，避免运行过程中因为链条磨损伸长导致的松边晃荡、啮合不良问题。安装边界方面，这套结构的两个安装轴需要保证平行度误差不超过0.5mm/m，否则会出现链条单侧磨损、爬齿的问题；链轮装配到轴端之后，两个链轮的端面共面度误差要控制在2mm以内，避免链条运行过程中出现侧向偏移、脱链的故障；张紧侧的链条初始垂度控制在中心距的1%-2%区间，过紧会加剧链节和链轮齿的磨损，增加轴端的径向载荷，过松则会在启动、换向瞬间产生明显的冲击，影响传动平稳性。从结构细节来看，链轮的齿顶圆做了小倒角处理，避免链节啮入时齿顶剐蹭链板表面，链节的滚子部分能在齿槽内自由转动，啮合过程中是滚动摩擦为主，相比滑动摩擦的结构磨损量能降低60%以上；辐板上的减重孔边缘都做了圆角过渡，避免应力集中导致轮体在交变载荷下出现开裂问题，轮毂的轴向长度要大于链轮齿宽，保证轴端的固定件（比如轴端挡圈、锁紧螺母）有足够的安装空间，不会和链条发生运动干涉。

　　实际选型搭配的时候，要根据传递的额定扭矩、输入轴转速、工作环境的温度和粉尘浓度来确定链条的型号和链轮的齿数，小链轮的齿数通常选在17-25齿区间，齿数过少会导致传动不均匀系数增大，运行冲击噪音明显，齿数过多则会在链条磨损后容易出现跳齿脱链的问题；传动比的设置通常不超过7，过大的传动比会导致小链轮的包角过小，啮合的链节数不足，容易出现打滑跳齿的问题，如果需要更大的传动比，建议采用两级链传动或者搭配其他传动形式组合使用。这套结构的三维建模过程中，所有的配合关系都按照实际装配约束设置，链节之间采用铰接配合模拟真实的弯折自由度，链轮和链条之间设置接触约束，能直观模拟运行过程中的啮合状态，方便设计阶段检查是否存在运动干涉、齿形匹配度是否达标，也能直接导出工程图用于生产加工，所有的尺寸标注都对应机械设计标准，不需要额外做参数调整就能直接用于实际生产环节。
