往复动力传动用十字头结构设计

在往复式动力机械的传动链路中，十字头是衔接曲柄连杆机构与末端执行件的核心中间部件，常见于活塞式压缩机、往复泵、小型内燃机等需要将旋转运动转化为直线往复运动的设备场景中，其结构可靠性直接决定整套传动系统的运行寿命与动力传递效率。从实际工况来看，十字头工作时需要承受连杆传递的交变侧向力与轴向推力，同时要沿固定滑道做高频往复滑动，因此设计阶段首先要兼顾结构刚度与滑动摩擦副的匹配性，避免运行过程中出现偏磨、卡滞甚至结构断裂的问题。

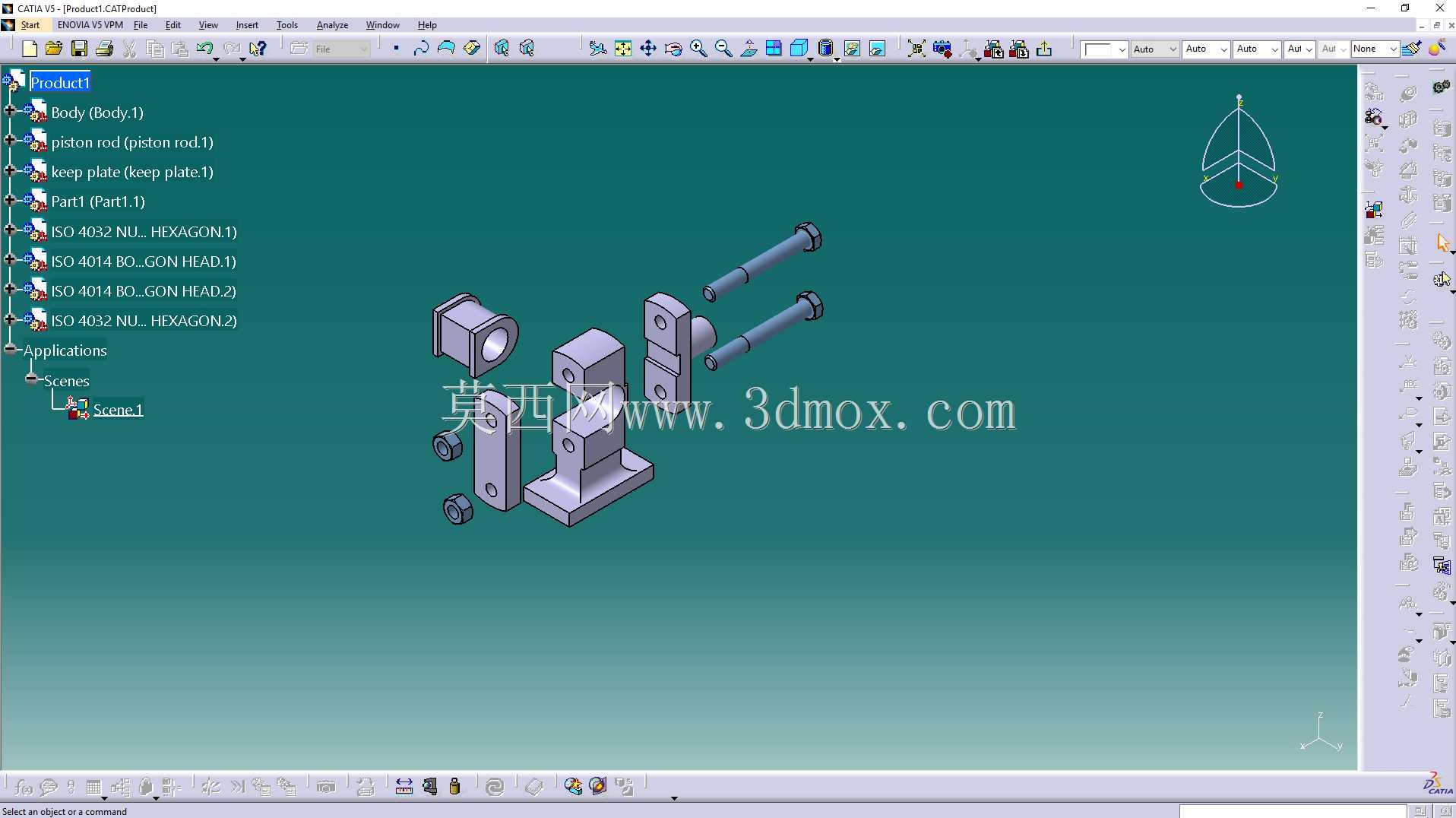

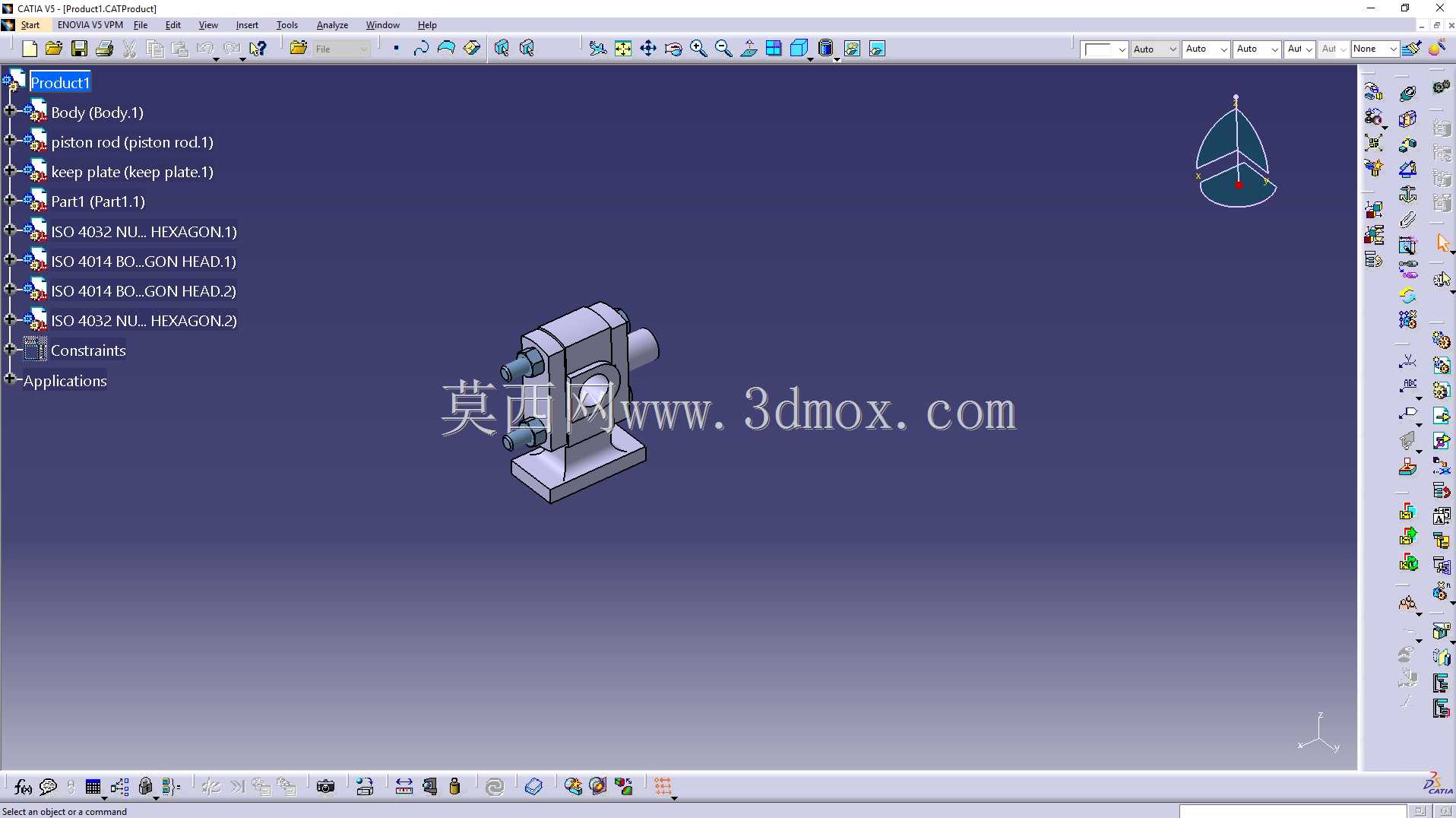

本次设计的十字头采用分体式装配结构，主体为箱式承力基座，侧面设置对称分布的销轴安装孔，用于铰接连杆小头端，将连杆的摆动转化为自身的直线往复动作；前端设置带定位止口的连接法兰，用于对接活塞杆或者柱塞杆，止口结构可以保证连接同轴度，避免往复运动中出现径向窜动，降低密封件的偏磨风险。结构设计时特意将承力部位的壁厚做了梯度优化，销轴孔周边设置加强筋结构，既保证交变载荷下的结构强度，又尽可能控制整体重量，减少往复运动产生的惯性冲击，降低设备运行时的振动与噪声。

从安装边界来看，十字头的滑动面宽度与滑道间隙需要严格匹配，设计时滑动面的平面度公差控制在0.02mm以内，表面粗糙度要求达到Ra1.6，保证滑动过程中油膜可以均匀附着，减少干摩擦风险。两侧销轴孔采用同轴度公差约束，避免连杆铰接后出现别劲现象，销轴与孔的配合选用过渡配合加锁紧定位结构，防止高频往复运动中销轴出现窜动脱出。前端连接法兰的螺栓孔采用对称分布设计，安装时可以按照对角线顺序逐步拧紧，保证连接端面受力均匀，避免活塞杆受偏载出现弯曲变形。

在实际应用选型时，需要根据设备的额定冲次、最大推力来匹配十字头的尺寸参数，滑动面的比压不能超过材料的许用值，本次结构的滑动面可以根据工况需求选配铸铜合金衬板或者填充聚四氟乙烯导向环，适配有油润滑或者无油润滑的不同使用场景。结构设计时还预留了润滑油道的安装位置，可以从十字头本体内部引润滑油到滑动面与销轴铰接处，保证运动副的持续润滑，减少维护频次。不同于整体式十字头结构，这种分体式设计的优势在于易损部位可以单独更换，比如滑动衬板磨损后不需要更换整个十字头本体，大幅降低设备的后期维护成本，同时加工难度更低，销轴孔与滑动面的形位公差更容易保证，适合中小功率的往复式动力设备配套使用。在建模过程中，所有装配面都做了倒角与卸荷槽处理，避免装配时出现锐角刮伤密封件或者应力集中的问题，连接部位的退刀槽尺寸也按照机械加工标准做了规范，保证实际加工时可以顺利达到设计精度要求，不会出现加工干涉的情况。
