电源变压器用旋转铰接安装板结构件

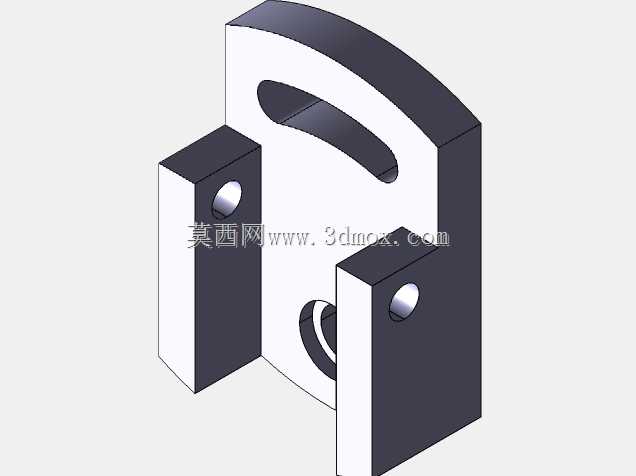

　　在中小功率电源变压器的装配体系里，这类带旋转铰接功能的安装板属于核心连接承载构件，主要承担变压器本体与安装基座之间的角度调节、载荷传递以及位置固定作用，常见于需要微调安装角度的工业控制电源、轨道交通车载辅助电源、户外通信基站供电模块等场景，能够适配不同安装面的倾斜角度偏差，避免变压器本体因安装应力出现绕组形变、接线端子拉扯断裂等问题。从功能特性来看，该构件主体采用板式承载结构，两侧对称设置带通孔的安装凸台，凸台孔位用于穿设铰接销轴，实现与基座支架的转动连接，中部开设的长条形腰型孔为角度调节时的行程让位结构，可在±15°的调节范围内避免结构干涉，下方的同轴圆孔则用于穿设锁紧件，在角度调整到位后完成位置锁止，防止设备运行过程中因振动出现角度偏移。

　　设计阶段首先需要匹配对应规格变压器的安装载荷，按照1.5倍的额定静载荷安全系数核算板材厚度，两侧凸台的高度需要匹配铰接销轴的安装长度，同时要保证凸台与主体板的连接处做圆角过渡，避免铣削加工时出现应力集中导致的开裂问题；腰型孔的长度需要根据预设的最大调节角度计算得出，孔边需要做0.5mm的倒角处理，去除加工毛刺同时避免锁紧时刮伤配套的紧固件垫片。安装边界方面，该构件的主体板平面度公差需要控制在0.1mm以内，保证与变压器安装面的贴合度，两侧凸台的同轴度公差不大于0.05mm，防止铰接销轴安装后出现卡滞，影响角度调节的顺畅度；整体安装后，旋转铰接部位的径向间隙控制在0.02-0.04mm之间，既保证转动灵活，又不会出现过大的旷量导致变压器运行时产生异常振动。

　　实际应用中，这类安装板通常采用冷轧钢板冲压后铣削加工成型，表面做镀锌钝化处理，满足户外使用场景下的防腐蚀要求，也可根据使用环境的不同选用铝合金材质，降低整体构件重量，适配对重量有严格要求的机载或车载供电设备。在结构建模过程中，需要重点关注各孔位的位置度公差，以及凸台与主体连接部位的工艺合理性，避免出现无法加工的倒扣结构，同时要预留足够的紧固件操作空间，保证现场安装时扳手等工具能够顺利完成锁紧操作，不会因为空间不足导致装配效率下降。
