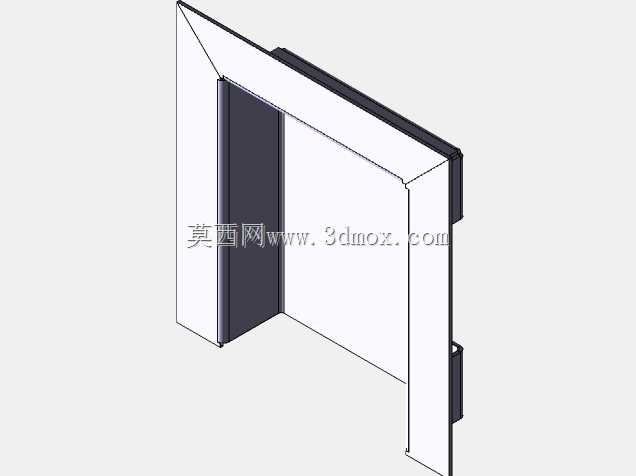

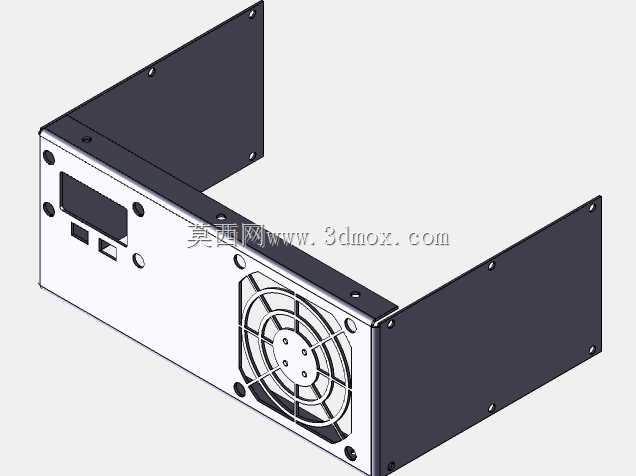

套管冷却结构配套PCB安装壳体设计

这套结构件主要面向中小功率电源类设备的内置散热与电路板集成需求，在工业控制电源、小型变电模块、嵌入式供电单元的内部布局中，这类集成冷却与PCB承载的壳体是保障设备长期稳定运行的核心结构件。实际应用场景里，电源模块工作时功率器件会持续产生热量，传统分离式散热片加独立PCB支架的组合，不仅占用内部空间大，装配工序繁琐，还容易因为装配公差累积导致散热面贴合不紧密，出现局部热点，长期运行会加速功率器件老化，甚至触发过热保护停机。

从功能特性上看，该结构将冷却流道/散热接触面与PCB安装腔体做了一体化设计，壳体的一侧为平整的散热贴合面，可直接与电源模块的发热功率器件表面接触，无需额外加装转接导热板，减少了热阻路径；另一侧预留了PCB安装的定位柱与螺丝孔位，电路板可以直接固定在壳体的安装面上，接线端对应壳体侧边的出线缺口，避免线束弯折受力。冷却部分采用套管式的导流结构，相比普通平板散热片，这种结构的散热面积利用率更高，当设备内部有强制风冷气流时，气流可以顺着套管的间隙穿过，带走热量的同时不会在壳体内形成紊流区，也能避免灰尘直接沉积在PCB板的焊点位置，兼顾散热与防护效果。

设计思路上，首先是匹配电源模块的发热功率做散热面积核算，壳体的壁厚控制在兼顾结构强度与导热效率的区间，过厚会增加整体重量与材料成本，过薄则容易在PCB安装时出现形变，导致散热面与器件贴合出现缝隙。安装边界的设定充分考虑了现有电源仓的标准尺寸，壳体整体为薄型长方体结构，边角做了小倒角处理，避免装配时划伤线束或者操作人员手部，侧边的安装耳位预留了通用规格的固定孔，可以直接固定在电源仓的内部安装梁上，不需要额外加工转接支架。PCB安装位的定位柱高度经过精确计算，保证电路板上的最高元器件与壳体内壁之间留有足够的安全电气间隙，避免出现爬电距离不足的问题，同时定位柱的位置避开了PCB上的大尺寸元器件与走线区域，不会出现装配干涉。

外形尺寸方面，整体厚度控制在适配薄型电源模块的区间，宽度与长度匹配常规小功率电源变压器的配套PCB尺寸，安装孔位的间距符合行业通用的安装规范，可以直接替换同规格的老式分离式散热支架组件，不需要对原有设备的内部结构做改动，降低了设备升级改造成本。壳体的拼接处采用止口结构设计，装配后拼接缝隙均匀，既可以提升整体结构的刚性，也能阻挡部分灰尘从拼接缝隙进入PCB安装腔体，在多粉尘的工业现场使用时，能有效减少电路板积灰导致的短路故障。实际装配过程中，PCB可以先在壳体外部完成元器件焊接与测试，再整体固定到壳体上，散热面在装配时只需要涂覆薄薄一层导热硅脂即可，不需要额外的压合工装，依靠安装螺丝的锁紧力就能保证散热面与功率器件的紧密贴合，大幅提升了装配效率，也降低了对操作人员的装配技能要求。在长期运行的可靠性验证维度，这种一体化结构的抗振动性能明显优于分离式组件，在设备运输或者现场有振动的工况下，不会出现散热片移位、PCB固定松动的问题，能持续保证散热路径的稳定，减少设备的后期维护频次。
