Nema23步进电机L型直角安装固定座

在小型自动化设备、桌面级数控改造、3D打印传动结构以及小型输送线的动力端布局中，Nema23规格步进电机的安装固定一直是结构设计环节需要重点考量的部分，这款L型直角安装座正是针对该规格电机的侧装、垂直传动场景设计的专用固定构件。从实际应用场景来看，这类安装座常被用在设备机架的立面安装场景中，当电机输出轴需要与水平面平行、或是需要将电机布置在安装基面的侧方以节省台面安装空间时，这种直角折弯结构的安装座可以直接完成电机安装面与设备基面的垂直过渡，无需额外加工转接角码，也避免了多零件拼接带来的装配累计误差。

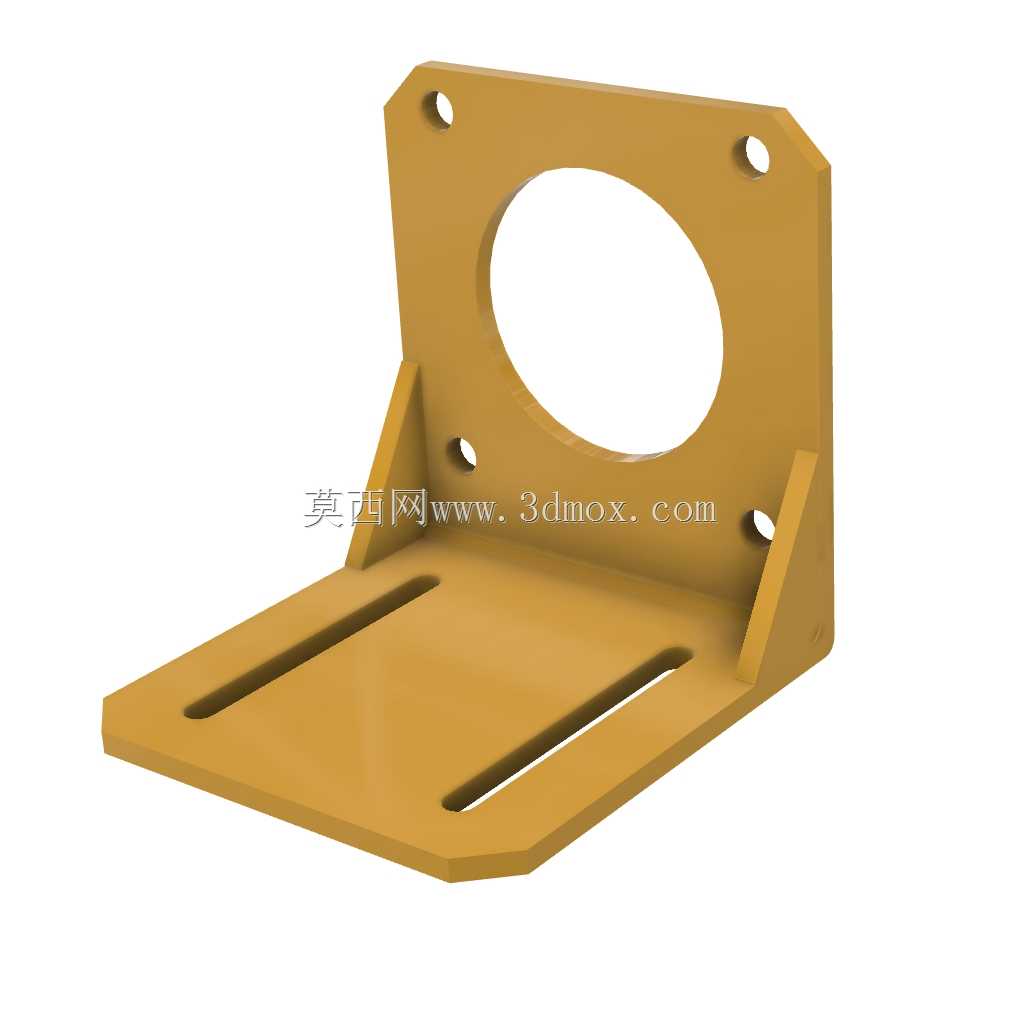

从功能特性上看，该安装座采用一体化折弯加侧部加强筋的结构设计，垂直立面上开有适配Nema23电机安装孔位的圆形避让孔，四个角位的安装螺孔位置完全匹配Nema23标准电机的端面安装孔距，电机输出轴可直接从避让孔中穿出，与联轴器、同步轮或是丝杠端部直接连接，不需要额外调整轴系的同轴度基准。水平安装面上开设的两条平行长圆孔，为安装位置的微调留出了足够的调整余量，在同步带传动场景中，装配人员可以顺着长圆孔的方向调整电机的前后位置，以此张紧同步带，不需要额外设计张紧轮结构，简化了整体传动链的设计。两侧的三角形加强筋连接垂直立面与水平基面，在电机启停瞬间的扭矩冲击下，能够有效避免安装座立面向受力方向形变，保证电机轴与传动部件的同轴度长期稳定，不会因为长期运行的振动出现安装位偏移、传动卡顿的问题。

从设计思路层面分析，这款安装座在建模阶段就完全遵循Nema23电机的标准安装尺寸规范，立面的避让孔直径略大于电机输出轴端的最大外径，既保证电机安装时轴端不会与安装座发生干涉，也不会因为孔位过大导致立面的支撑强度被过多削弱。四个电机安装孔的位置度公差在建模时严格控制在0.1mm以内，保证电机安装后端面与安装立面完全贴合，不会出现单侧翘起导致的电机轴偏斜问题。水平安装面的长圆孔宽度适配常用的M6内六角安装螺栓，长度方向预留了15mm的调整行程，足够覆盖常规同步带传动的张紧调整量，同时长圆孔的两端做了圆弧过渡，避免应力集中导致的安装座开裂问题。安装座的所有外露棱边都做了小尺寸倒角处理，既避免装配过程中划伤操作人员，也能去除钣金加工或是3D打印过程中产生的毛刺飞边。

关于安装边界与尺寸适配，该安装座的垂直立面高度刚好覆盖Nema23电机的机身安装端面，不会与电机尾部的编码器、接线盒部分产生干涉，水平基面的深度足够保证安装螺栓的锁紧空间，当安装座通过T型螺栓或是压板固定在铝型材机架台面上时，整个支撑结构的重心落在水平基面的中心范围内，即使电机满扭矩输出，也不会出现安装座倾覆的问题。材质适配方面，该结构既可以采用3mm厚度的冷轧钢板折弯焊接后喷塑处理，满足工业设备的高强度使用需求，也可以采用铝合金加工或是工程塑料3D打印，适配桌面级轻量化设备的减重需求，不同材质下的安装孔位、避让尺寸完全通用，不需要针对材质重新调整安装尺寸。在实际选型过程中，设计人员只需要确认所用电机为标准Nema23安装尺寸，且传动方向需要垂直转向，就可以直接选用该安装座，不需要重新测绘电机尺寸、设计转接结构，能够大幅缩短非标设备的结构设计周期，减少定制加工零件的种类，降低装配环节的调试难度。
