带立式支架的金属收纳式烟灰缸结构设计

这款带支架的金属烟灰缸，在结构设计上充分结合了工业生产车间、户外吸烟点、开放式办公区等多场景的实际使用需求，跳出了传统平底烟灰缸易被碰翻、烟灰飘散、烟蒂裸露的常见缺陷。从实际使用场景来看，生产车间的操作工位旁、厂区划定的室外吸烟区、写字楼的公共吸烟露台、临街商铺的户外待客区，都是这类结构烟灰缸的核心应用场景，这类区域普遍存在人员走动频繁、易有侧向气流、桌面或安装面易受磕碰的特点，传统无固定结构的烟灰缸很容易被碰倒造成烟灰散落，甚至引燃周边易燃杂物，存在不小的安全隐患。

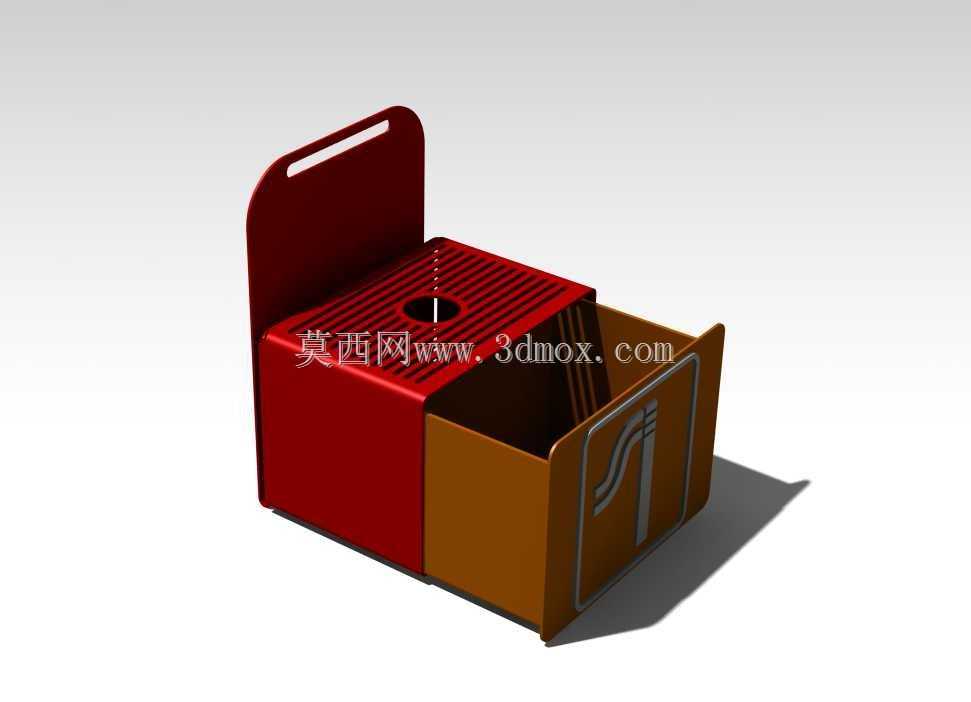

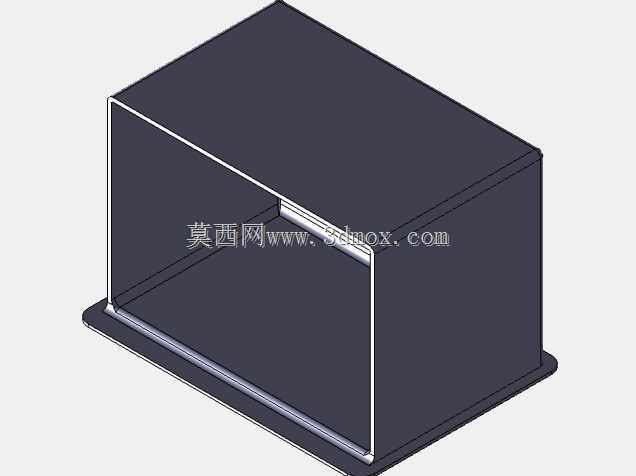

整体结构分为三个核心功能区，分别是上部带格栅的烟灰承接区、侧部开放式的烟蒂收纳仓、后部立式安装支架。上部的烟灰承接格栅采用等距条形开孔设计，开孔宽度控制在3mm以内，既可以让磕落的烟灰顺利落入下方的封闭腔体，又能避免未完全熄灭的烟蒂直接掉入腔体深处造成阴燃，格栅中心预留的圆形插孔可以临时放置正在抽吸的香烟，解放使用者的双手，插孔边缘做了1mm的翻边强化处理，避免长期使用后插孔边缘被烟头灼烧出现变形。侧部的烟蒂收纳仓采用抽拉式无锁结构，仓体深度设计为80mm，单次可以容纳约40个掐灭的烟蒂，仓口做了15度的外翻导向边，使用者掐灭烟蒂后可以顺手将烟蒂推入仓内，不需要额外开启仓盖，清理时直接将仓体抽出倾倒即可，仓体与主框架的配合间隙控制在0.2mm，既保证抽拉顺畅，又能避免烟灰从缝隙处漏出。

后部的立式支架是整个结构的设计重点，支架整体采用1.5mm厚的金属板材一体折弯成型，顶部预留的长条形安装孔可以适配自攻螺丝、膨胀螺栓、扎带等多种固定方式，既可以壁挂安装在墙面、立柱上，也可以通过夹具固定在工作台边缘、护栏横杆上，支架与烟灰缸主体的连接采用嵌入式卡扣结构，不需要额外的紧固件，日常维护拆卸时直接向上抬起主体即可分离，安装后主体与安装面之间预留5mm的通风间隙，避免长期使用后烟蒂的余温烘烤安装面，尤其是在木质墙面、装饰面板上安装时，这个间隙可以有效隔绝热量传递，消除火灾隐患。

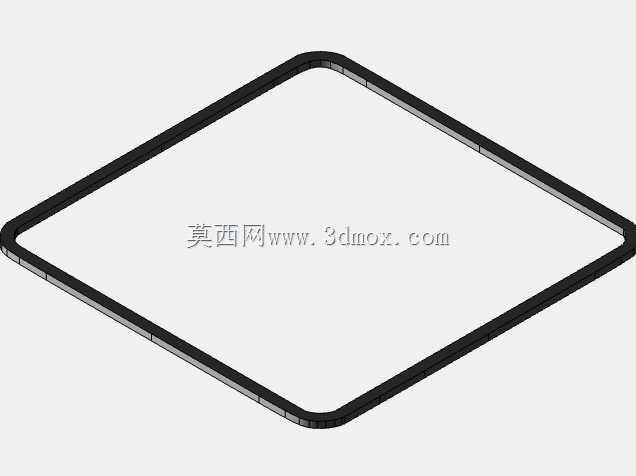

从外形尺寸的边界来看，整个结构不含支架的主体部分长宽高分别为120mm、100mm、70mm，加上后部立式支架的总高度为150mm，支架突出主体背部的厚度为15mm，不管是壁挂安装还是桌面放置，都不会占用过多的空间，主体的所有外露棱边都做了R2的圆角处理，避免加工和使用过程中出现锐边割手的问题。材质选择上，整体采用冷轧钢板做表面喷塑处理，红色的主体部分采用耐高温的亚光喷塑，长期接触烟头灼烧也不会出现表层脱落变色，棕色的收纳仓部分采用耐磨的纹理喷塑，日常擦拭清理时不容易留下划痕。

在结构细节的处理上，烟灰承接腔体的底部做了2度的倾斜角度，落入腔体的烟灰会自然向腔体后侧汇集，不会因为轻微的晃动从格栅缝隙飘出，收纳仓的内部做了光滑的无死角设计，倾倒清理时不会有烟灰残留在仓体的边角位置，支架的安装孔做了长圆孔设计，安装时可以上下调整3mm的位置公差，降低安装时的孔位对齐难度，即使墙面的打孔位置出现微小偏差，也能顺利完成安装。

不同于民用场景的玻璃、陶瓷材质烟灰缸，这款金属结构的烟灰缸抗冲击性能更强，即使从1.2m的安装高度意外掉落，也不会出现碎裂的问题，非常适合人员复杂、使用频率高的公共场景，格栅的条形开孔方向做了定向设计，当有侧向气流吹过时，气流会顺着格栅的开孔方向从腔体侧面的导流槽流出，不会把腔体内的烟灰卷出，在半开放的户外场景使用时，能有效减少烟灰四散的问题。
