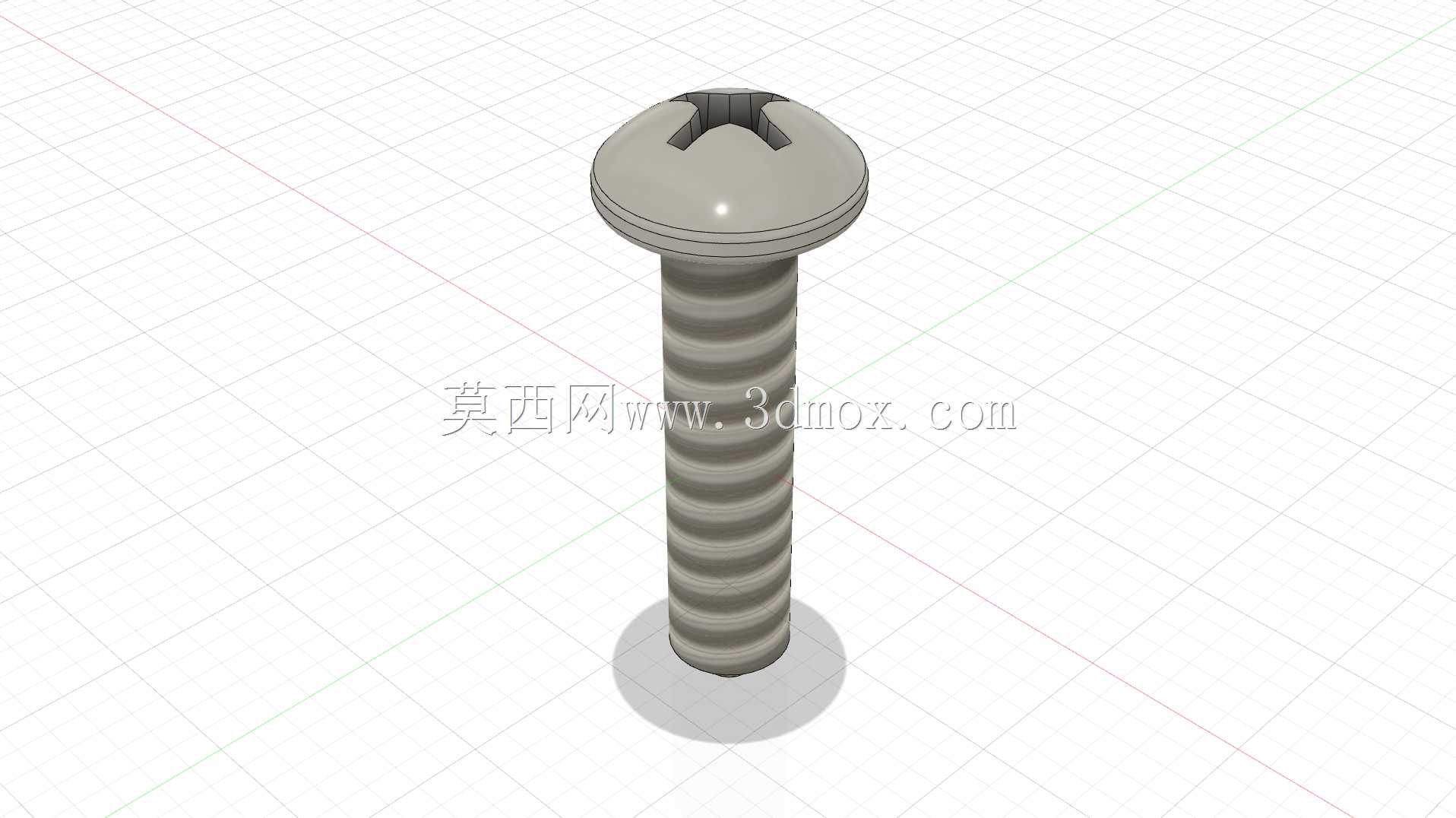

十字盘头绝缘塑料紧固螺钉结构设计

　　从实际使用的功能特性来看，这类塑料螺钉不需要额外搭配绝缘垫圈即可实现安装点位的耐压隔离，自身重量仅为同规格金属螺钉的六分之一左右，在对整机重量有严格控制的小型便携电子设备中，能够有效降低装配环节的整体重量增量；同时塑料材质本身具备一定的形变缓冲能力，在设备受到小幅振动冲击时，螺钉螺纹与安装孔之间的微量形变可以吸收部分振动能量，降低连接点位松脱的概率，不会像金属螺钉那样在反复振动后出现螺纹切削安装孔内壁导致连接失效的问题。在低压电子设备、小型电源组件的内部结构装配场景中，绝缘紧固件的选型往往直接决定整机的安规性能与长期运行可靠性，这类十字盘头塑料螺钉，正是针对非承重绝缘紧固需求开发的专用连接件，区别于金属紧固件的导电特性，其全塑结构能够在紧固连接的同时实现安装点位的电气隔离，避免不同电位金属构件之间通过紧固件形成意外导通路径，在电源变压器绕组固定、PCB板辅助定位、塑料壳体拼接等场景中应用十分广泛。

　　设计这类塑料螺钉时，首先要匹配常用塑料安装柱的内螺纹参数，螺纹牙型采用圆角过渡的粗牙结构，避免拧入过程中尖锐牙尖切削塑料安装柱的内壁产生碎屑，影响设备内部洁净度；盘头的下表面设计有一圈微凸的环形压合面，拧紧时压合面能够与被固定件表面形成均匀的面接触，不会因为盘头边缘的锐角压伤塑料壳体或者PCB板的表层绝缘层；头部的十字槽尺寸严格对应通用十字螺丝刀的批头规格，槽深控制在头部厚度的三分之二左右，既保证足够的传扭深度，避免拧入过程中出现批头打滑脱槽的问题，也不会因为槽深过深导致头部强度不足，拧紧紧固时出现头部开裂的情况。

　　从安装边界的尺寸设计来看，盘头的外径比同规格金属盘头螺钉大15%左右，在同等拧紧力矩下能够获得更大的压合接触面积，降低被固定塑料件表面的压应力，避免长期压紧后被固定件出现压痕塌陷；螺杆部分的长度公差控制在±0.1mm范围内，适配常见的2mm到6mm厚度的塑料安装柱，螺纹末端设计有15度的导入倒角，装配时不需要额外对准即可顺利拧入预制内螺纹孔，减少手工装配的对位时间，提升流水线装配效率；螺杆与头部衔接的位置设计有半径0.2mm的过渡圆角，避免应力集中导致螺杆在拧紧力矩过大时从头部根部断裂，提升产品的装配容错率。

　　在实际选型应用中，这类塑料螺钉的紧固力矩需要控制在0.1N·m到0.3N·m之间，过大的拧紧力矩会导致螺纹滑牙或者头部断裂，过小的力矩则无法保证连接的可靠性，设计装配工艺时需要根据被固定件的材质硬度调整力矩参数；针对户外使用的电子设备，还可以选用耐候性改性塑料材质的同结构螺钉，能够适应-20℃到60℃的工作环境温度范围，不会因为长期高低温交替出现材质脆化导致连接失效。不同于金属螺钉需要做表面镀层防锈处理，这类全塑螺钉本身不存在氧化锈蚀的问题，在潮湿环境下的电源设备内部使用时，不会因为螺钉锈蚀产生导电锈迹污染电路板，也不会出现锈迹膨胀导致安装孔开裂的问题，能够有效提升设备在高湿环境下的长期运行稳定性。在三维建模过程中，螺纹部分的建模需要注意牙型角的一致性，避免出现牙型错位导致3D打印或者开模后螺纹无法正常拧入的问题，头部十字槽的拔模角度设置为1度，方便后续开模生产时的脱模工序，盘头下表面的平面度控制在0.05mm以内，保证拧紧后压合面能够完全贴合被固定件表面，不会出现局部间隙导致连接松动。
