6X40规格盘头带垫自攻螺钉结构设计

　　在各类钣金装配、塑料壳体拼接、低压电气柜体组装、小型机电设备预装场景里，自攻螺钉是无需预先攻丝即可完成快速锁紧的核心连接件，这款6X40规格的盘头带垫自攻螺钉，针对常规薄板连接场景做了结构优化，能适配多数民用电器、小型工业控制箱、户外灯具外壳的装配需求。从实际使用场景来看，这类螺钉常被用在0.8-2mm厚度的冷轧钢板拼接、ABS/PC材质的工程塑料壳体紧固场景，不需要配套螺母，依靠自身螺纹在被连接件底孔内挤压出啮合螺纹，就能完成可靠锁紧，相比机螺钉搭配螺母的装配形式，能减少至少40%的装配工序耗时，适合流水线批量装配作业。

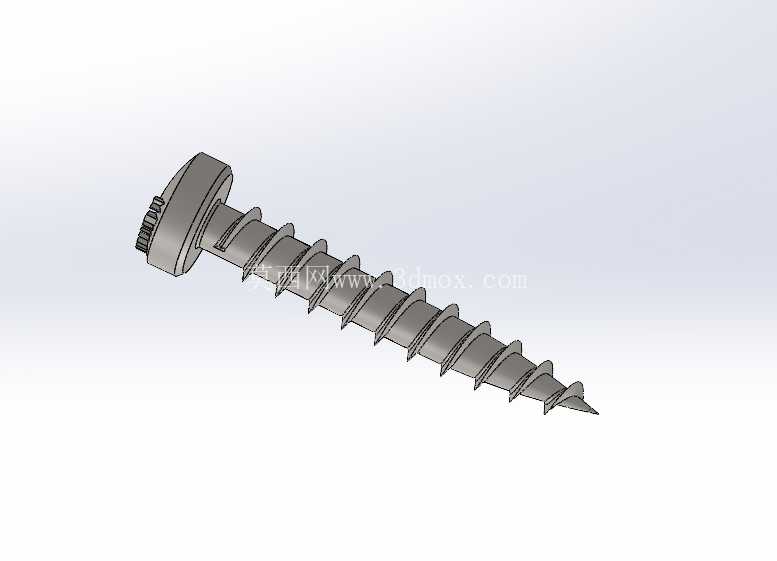

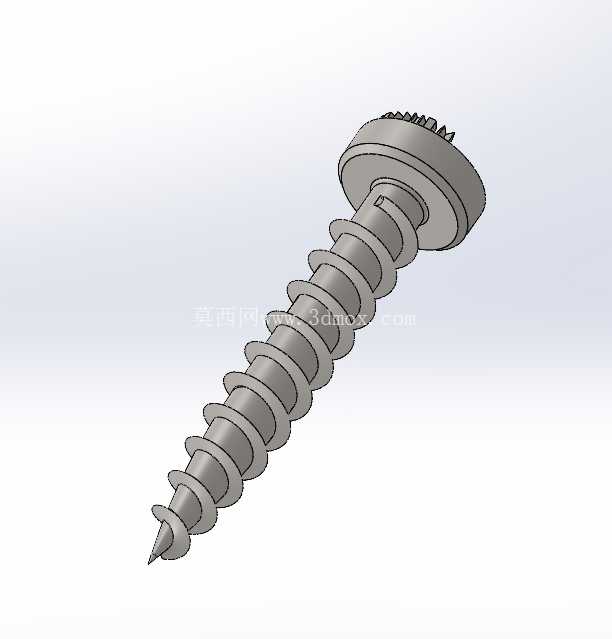

　　从结构设计逻辑来看，这款螺钉头部采用盘头带集成垫片的一体化结构，相比普通盘头螺钉额外增加了法兰承压面，锁紧时能增大与被连接件表面的接触面积，降低接触面压，避免在较软的塑料壳体、薄钣金表面压出凹痕，同时集成垫片不需要额外套装平垫，能减少装配过程中的零件分拣工作量，避免漏装垫片导致的锁紧失效问题。头部驱动槽采用十字槽结构，适配市面通用的十字型螺丝刀、电动批头，不需要特殊定制工具，现场装配、后期维护的工具适配性更强，批头对中难度低，新手操作也不容易出现滑牙问题。

　　螺纹部分采用宽牙距的自攻专用螺纹，牙型角经过优化，攻入过程中对被连接件的挤压应力更小，在塑料件上装配时不容易出现柱位爆裂问题，在薄钣金上装配时能形成更饱满的啮合牙型，抗拔脱能力更强。螺钉末端采用尖尾导向结构，攻入时能自动对准预制底孔，不需要额外施加过大的轴向压力就能顺利攻入，降低电动工具的轴向负载，减少批头打滑磨损的概率。从尺寸边界来看，这款螺钉公称直径6mm，有效攻入长度40mm，头部法兰面直径比普通盘头大30%左右，预制底孔在钣金场景推荐为5.0-5.2mm，塑料件场景根据材质硬度调整为4.8-5.5mm，装配后头部突出被连接件表面的高度控制在合理范围，不会因为突出过高影响外观或者干涉其他内部零件安装。

　　在实际选型过程中，需要注意被连接件的总厚度不超过32mm，预留8mm左右的攻入深度保证啮合牙数不少于6圈，才能达到设计的锁紧力要求，避免因为啮合牙数不足导致受振动后松脱。螺钉表面采用常规的镀锌钝化处理，能满足一般室内环境的防锈要求，如果是户外高湿场景使用，需要额外更换不锈钢材质的同规格产品，这款常规镀锌版本适合干燥室内的机电设备、电器产品装配。建模过程中对螺纹收尾部分做了平滑过渡处理，避免应力集中在螺纹末端导致螺钉受横向剪切力时断裂，头部与螺杆衔接的位置做了R角过渡，减少冷镦加工过程中的开裂风险，同时提升锁紧时的抗扭强度，能承受更大的锁紧扭矩而不会出现头杆断裂问题。

　　从装配工艺适配性来看，这款螺钉适配常规的电动螺丝刀扭矩设置，针对钣金件装配推荐扭矩设置在4-5N·m，塑料件装配根据材质硬度调整到2.5-3.5N·m，避免扭矩过大导致螺纹滑牙或者塑料柱破裂。在三维建模过程中，完整还原了螺纹牙型、头部法兰面、十字驱动槽的所有细节，装配仿真时可以直接调用模型进行干涉检查，验证螺钉长度是否适配装配堆叠厚度，头部是否会与周边零件产生干涉，不需要二次修改模型尺寸，能直接用于生成装配BOM表，指导生产采购。
