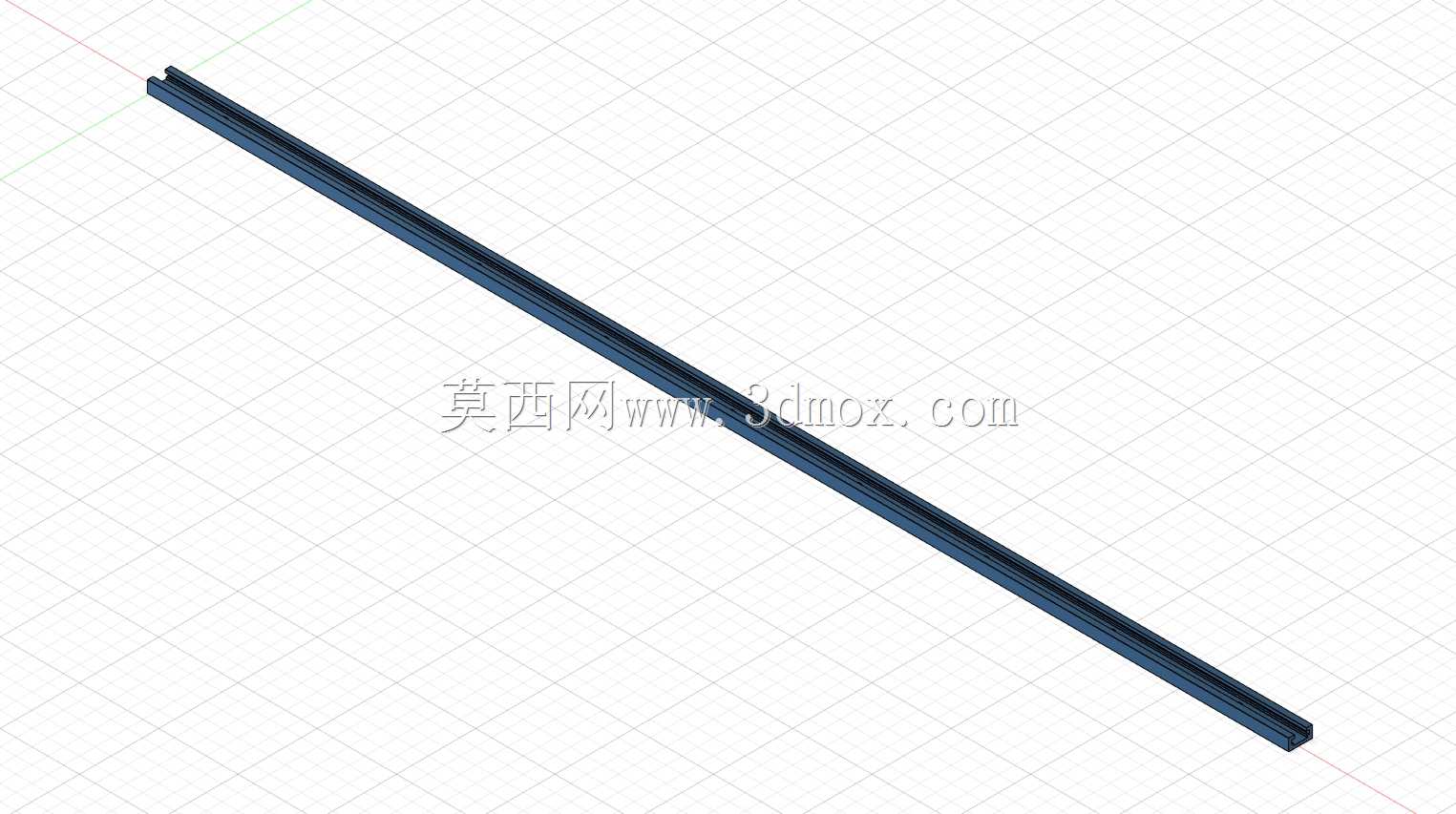

双切割曲线通用T型轨道安装结构

这类双切割曲线T型轨道，最早接触是在木工台锯的辅具改造项目里，当时车间要给推台锯做可调节的靠山定位结构，找了不少市售轨道要么截面公差太大，要么安装孔位和现有台架的型材孔距对不上，后来参考市售成熟款的截面参数做了逆向建模，就是这次呈现的结构。从实际使用场景来说，这类T轨不只是木工设备能用，小型自动化生产线的工件滑移定位、工装夹具的快速换位、摄影器材的滑动支架搭建，甚至是家用DIY工作台的工具挂装滑移结构，都能用到这类轨道，核心就是利用T型槽的内嵌空间，让配套的T型螺栓可以在槽内任意位置滑动锁紧，不需要在轨道上额外打密集的安装孔，调整位置的时候不用整体拆卸轨道，只需要松掉螺栓就能滑动到目标位置再锁紧，操作效率比传统的打孔固定方式高很多。

设计的时候首先卡的是截面的配合公差，T型槽的开口宽度要和常用的M6、M8T型螺栓的头部尺寸匹配，槽内的空腔宽度要留够螺栓头转动的空间，同时槽壁的厚度不能太薄，不然螺栓锁紧的时候槽口容易被撑变形，尤其是用在台锯靠山这种需要承受侧向推力的场景，槽口变形会直接导致靠山偏移，切割精度就没法保证。这次的结构做了双切割曲线的侧边设计，不是传统的直边矩形截面，一方面是减少轨道整体的重量，同长度下比实心矩形轨轻30%左右，安装的时候单人就能抬动长尺寸的轨道，另一方面曲线侧边的结构强度比直边更高，承受垂直方向的载荷时，抗弯折的性能更好，不会因为长期压重出现中间下弯的情况。

安装孔是预做的沉孔设计，孔位间距参考了通用铝型材的孔距标准，安装的时候用内六角螺栓从沉孔穿过去，螺栓头完全埋进沉孔里，不会突出轨道表面，也就不会干涉T槽内滑动的螺栓或者滑块，这点很重要，之前用过一款没做沉孔的轨道，安装螺栓头突出2mm左右，滑块滑到螺栓位置就会卡住，每次都要打磨螺栓头，非常麻烦。轨道的端部做了轻微的倒角处理，对接两根轨道的时候，不会因为端面的毛刺出现对接缝隙，长距离铺设的时候可以多根拼接，拼接处的T槽对齐精度控制在0.1mm以内，滑块滑过拼接位置的时候不会有卡顿感。

从安装边界来说，这款轨道的底面是完全平面的设计，安装的时候不管是贴在木质工作台面、铝型材框架表面还是钢制的设备机架上，都能完全贴合，不会出现翘边的情况，安装面不需要做额外的铣平加工，对安装基础的要求比较低。轨道的总宽度控制在常见的30mm规格，高度12mm，不管是嵌入工作台面做暗装，还是直接用螺丝固定在台面表面做明装，都不会占用太多的台面空间，T槽的开口在轨道顶面中心位置，滑块安装之后受力点在轨道中心线上，长期使用不会出现偏载磨损的情况，轨道的内壁做了等厚设计，磨损之后可以更换配套的滑块，不需要整体更换轨道，后期维护成本很低。

实际建模的时候特意核对了市售同类型轨道的安装尺寸，确保和市面上常见的T型滑块、快速夹钳、定位挡块这些配件完全兼容，不需要单独定制配套配件，用户拿到模型之后不管是做设备改造还是新建设计，都能直接调用标准件库里面的配套配件，不用重新画配件模型，能节省不少建模时间。另外轨道的截面是完全对称的，安装的时候不用区分正反面，哪怕是装反了，只要底面贴合安装面，T槽的使用功能不受影响，现场安装的时候不会因为方向判断错误耽误工时。
