三向圆弧过渡铝型材连接角支架

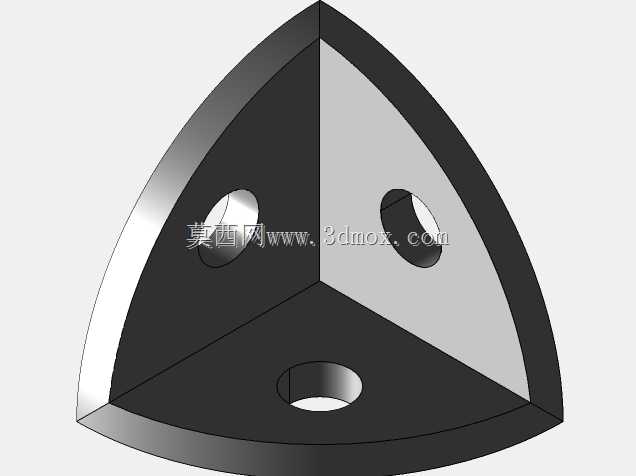

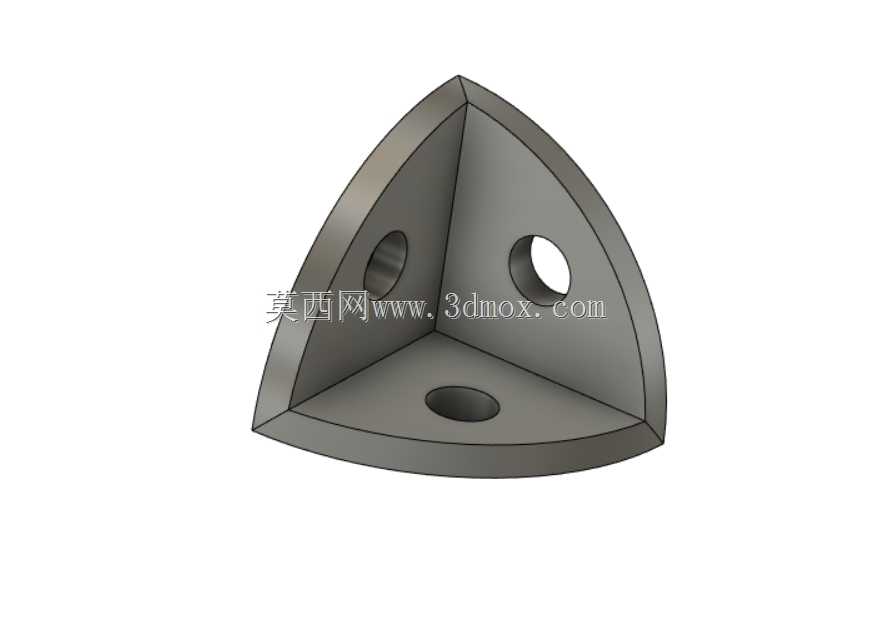

　　这款三向角支架正是针对这类三向交汇节点的连接需求设计，整体采用类三角形的立体腔体结构，三个互相垂直的安装面分别对应X、Y、Z三个轴向的铝型材端面，安装时无需在型材上做复杂的沉孔加工，直接通过三个安装面上的预制通孔，使用配套螺栓即可完成三个方向型材的快速锁固，节点处无需额外叠加其他连接件，能大幅压缩交汇位置的安装占用空间。从结构设计逻辑来看，这款角支架没有采用常规的直角棱边设计，而是将外露的侧边做了大圆弧圆角过渡，这一细节并非单纯为了美观，在实际设备使用场景中，框架的边角位置是人员走动、物料转运时最容易发生磕碰的位置，圆弧过渡的曲面能有效降低磕碰时的冲击力，避免尖锐棱边划伤人员或刮破物料表面，同时圆弧曲面也不存在直角缝隙的积灰问题，日常清洁维护时只需擦拭表面即可，尤其适配食品加工设备外框、实验室检测台架这类对卫生清洁有要求的使用场景。在工业铝型材框架搭建场景中，三向交汇节点的连接强度与外观一致性一直是结构设计中容易被忽略的细节，常规的直角角码多适配两向型材拼接，遇到三个方向型材垂直交汇的位置，往往需要叠加多个角码配合外置紧固件，不仅节点处凸起的螺栓头容易剐蹭操作人员，外露的连接缝隙也容易积攒灰尘切削液，在洁净车间框架、3D打印机机架、小型自动化设备台架这类对外观整洁度和安装空间有要求的场景中，传统连接方案的适配性存在明显短板。

　　建模逻辑上参考了半幅4040铝型材的挤出截面参数，三个安装面的壁厚与40系列铝型材的标准槽口壁厚保持一致，安装孔位的中心距完全匹配4040铝型材的端面安装孔标准，不需要额外制作转接件，直接就能和市面上常规的欧标4040铝型材适配，安装时三个方向的型材端面分别贴合角支架的三个内侧面，螺栓穿过支架上的通孔直接锁入型材端面的预置螺纹孔，整个节点的连接强度完全能满足中小型设备框架的负载要求，不会出现多件拼接角码常见的连接松动、定位偏移问题。

　　从安装边界来看，这款角支架的外轮廓尺寸刚好和三根4040铝型材交汇形成的外圆角匹配，安装完成后支架的外圆弧面和铝型材的外侧面基本齐平，不会突出型材表面，在做设备外封板安装时，封板可以直接贴合型材表面固定，不需要为角支架额外预留避让缺口，能大幅减少外封板的二次切割加工量。在实际选型使用时，需要注意这款角支架适配的是三个方向垂直交汇的型材节点，如果是斜向交汇的型材框架则不适用，安装前需要确认三根型材的端面切割垂直度，若型材端面存在斜切误差，会导致支架和型材端面贴合不紧密，锁固后容易产生内应力，长时间受振动负载影响可能出现连接松动。

　　另外支架的三个安装孔为光孔设计，锁固时建议在螺栓上加装防松垫圈，应用在有持续振动的设备机架上时，可以配合螺纹胶使用，进一步提升连接的可靠性。不同于外置式的三向连接板，这款角支架采用内嵌式的腔体结构，连接螺栓的头部完全藏在支架的腔体内部，外部没有突出的紧固件，整个节点外观流畅整洁，既可以用在设备内部的框架连接，也可以用在外露的框架边角位置，不需要额外加装装饰盖板，能有效降低框架搭建的整体配件成本。在小型桌面级设备的框架搭建中，这种一体式三向角支架还能提升框架的组装效率，传统三向节点需要三个两向角码配合6套以上紧固件，使用这款支架只需要3套螺栓即可完成固定，组装时的定位难度也更低，不需要反复调整角码位置来保证三个方向型材的垂直度，只要将支架贴合型材端面锁固，就能自然保证三个方向型材的垂直精度，对非专业组装人员也十分友好。
