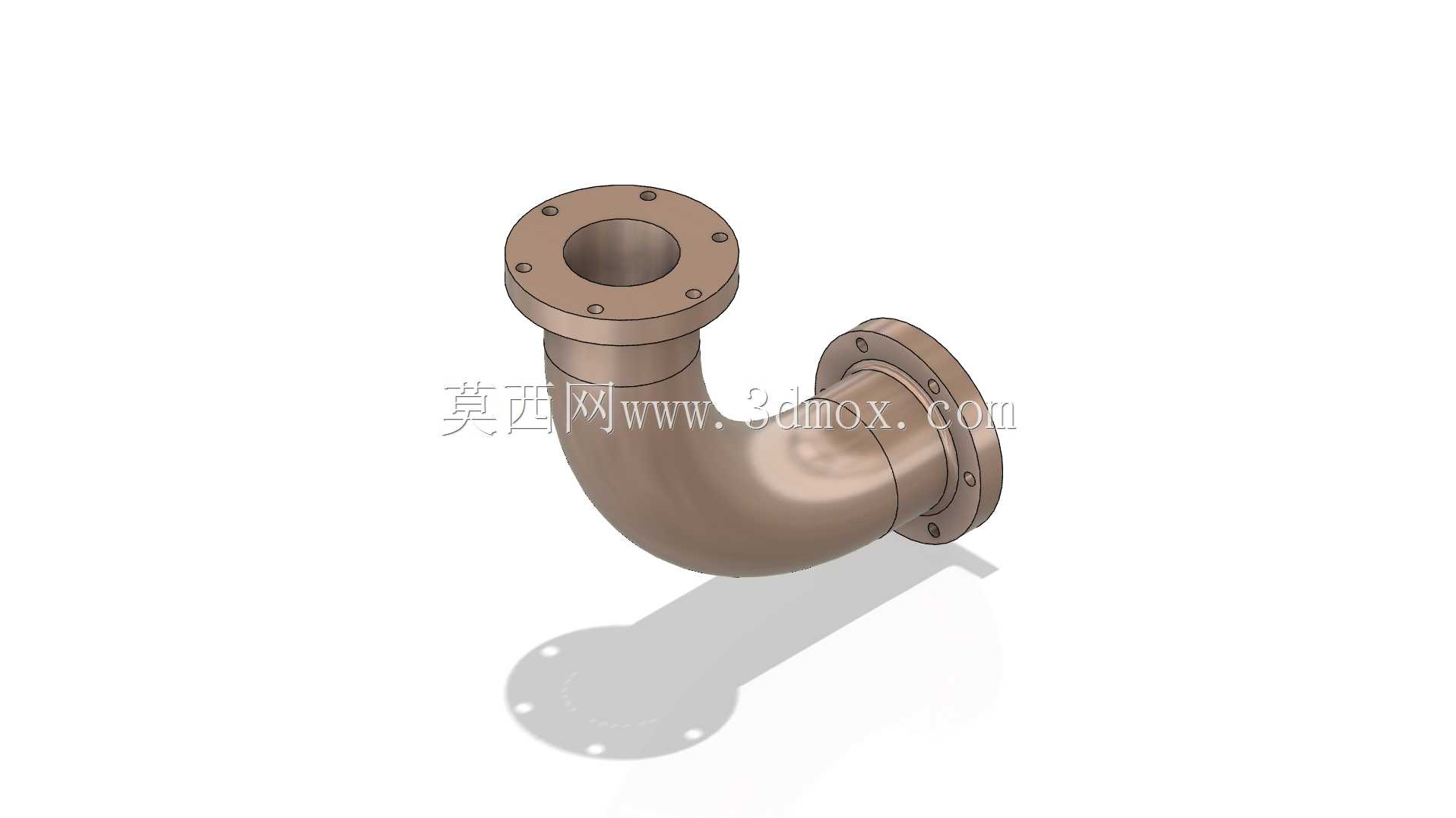

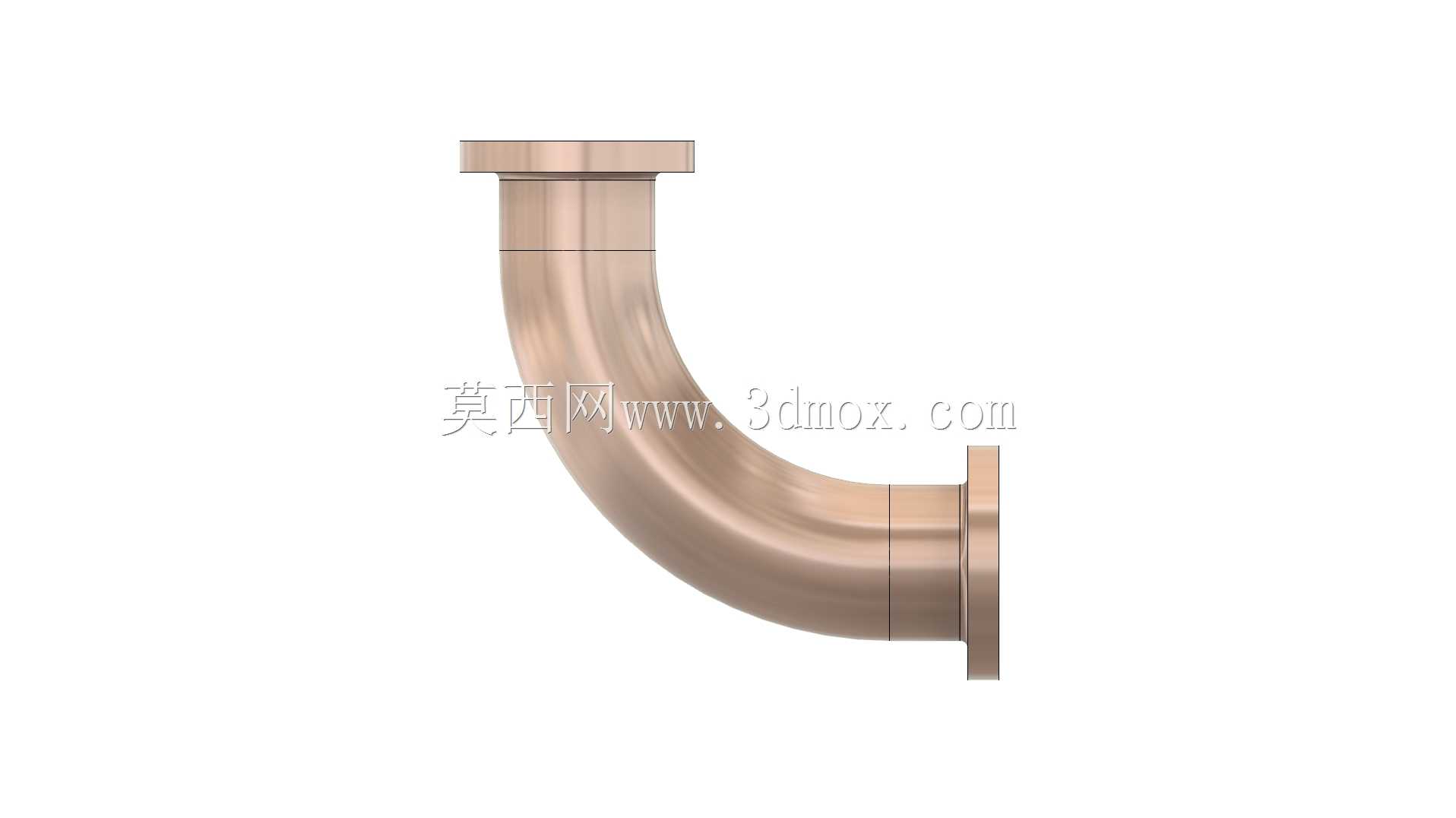

铜质抛光90度法兰连接弯头管件

　　从实际功能特性来看，铜质材质本身具备优秀的抗锈蚀能力，相较于铸铁、普通碳钢弯头，在输送水、弱腐蚀性流体时不会产生过多锈蚀杂质，能够保障输送流体的洁净度，同时铜材质的导热性能优异，在需要伴热、换热的管路段中，该弯头可以更好地适配温度传导需求，减少管路局部的温度差应力。抛光处理的内外壁，一方面降低了流体在弯头转向处的沿程阻力，减少流体输送过程中的压力损失，另一方面光滑的内壁不容易积存流体中的杂质，避免长期使用后出现管路堵塞、内壁结垢的问题，尤其适合输送带有细小颗粒的流体或者高洁净度要求的介质。在流体输送管路系统的布设场景中，90度弯头是改变管路走向的核心连接件，这款铜质法兰连接弯头，主要面向有洁净输送、耐腐蚀要求的流体管路场景，常见于食品加工流体输送、制冷系统冷媒管路、小型化工试验装置管路、高端卫浴供水系统等对管路内壁光洁度、材质抗腐蚀性能有较高要求的布设场景。不同于普通焊接弯头，法兰连接的结构形式让该弯头在后期管路维护、部件更换时无需破坏整体管路焊接结构，只需拆卸对应法兰的紧固螺栓即可完成拆装，大幅降低后期运维的工作量与管路改造成本。

　　从设计思路层面，这款弯头采用等径90度转向结构，两端的法兰盘采用统一的公称通径与连接孔位布局，法兰盘上的连接螺栓孔沿圆周均匀分布，能够与同规格的标准法兰实现无缝对接，不需要额外加工过渡连接件。弯头的弯曲半径采用长半径设计，相较于短半径弯头，长半径结构能够让流体在转向过程中流速变化更平缓，减少流体对弯头内壁的冲刷磨损，延长管件的实际使用寿命，同时也能降低流体转向时产生的管路振动与噪音。在建模过程中，需要重点控制弯头内壁的圆弧过渡精度，避免出现折线、台阶等结构缺陷，否则实际使用时会在缺陷处形成涡流，不仅增加阻力损失，还会加剧局部磨损。

　　法兰盘的密封面采用突面结构，能够适配常用的橡胶垫片、金属缠绕垫片等密封件，保障连接位置的密封性能，避免流体泄漏。从安装边界与尺寸适配角度来看，两端法兰的端面平行度、螺栓孔的位置度是安装适配的核心控制指标，建模时需要严格控制法兰端面与弯头中心轴线的垂直度，否则现场安装时会出现法兰面无法贴合、螺栓穿装困难的问题。弯头的整体轴向尺寸、中心高度需要匹配对应公称通径的管路安装空间要求，两端法兰的外圆直径、螺栓孔中心圆直径、螺栓孔孔径均遵循对应压力等级的法兰标准，确保可以和市面上通用的法兰阀门、法兰管道直接对接。

　　弯头的壁厚根据公称压力要求做了均匀化处理，弯曲段的壁厚没有出现局部过薄的问题，能够承受对应等级的管路工作压力，避免在压力波动时出现弯管段开裂的情况。在实际选型应用中，需要根据管路的工作压力、输送介质特性、安装空间尺寸来确认该弯头的适配性，法兰连接的形式也让该弯头可以灵活搭配不同密封材质的垫片，满足不同温度、不同腐蚀程度介质的输送需求。相较于螺纹连接的弯头，法兰连接的结构在大管径管路中连接可靠性更高，不容易出现螺纹锈蚀后无法拆卸、螺纹密封失效泄漏的问题，尤其适合需要定期拆解维护的管路节点位置。铜材质的抛光表面也让该弯头在明装的管路场景中具备更好的外观表现，不需要额外做表面涂装处理，减少现场施工的工序。
