可堆叠组合式多孔安装连接块结构

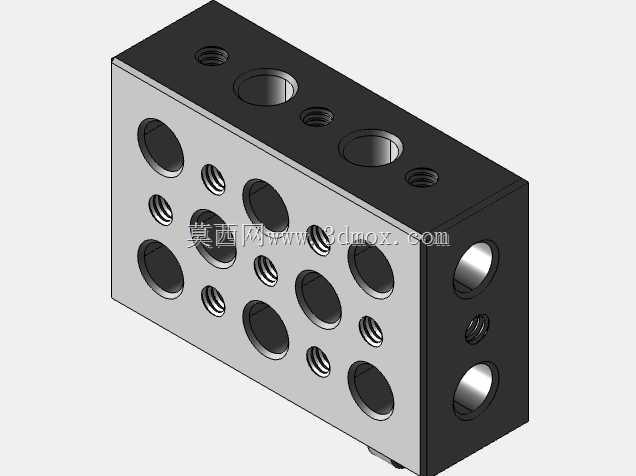

　　在非标自动化工装搭建、小型实验台架组装、模块化治具快速迭代的场景里，这类可配对堆叠的连接块是非常实用的基础结构件，它不需要复杂的定制加工，就能快速搭出不同高度、不同安装面的支撑结构，比传统的实心垫高块灵活度高很多。从结构设计来看，这个块体采用双材质拼接的思路，主体承载面做了密集的阵列孔位布局，不同孔径的通孔分别对应不同规格的螺栓穿装、定位销配合，侧面的螺纹孔则用于块与块配对时的锁紧固定，不需要额外的连接角码，配对后直接通过螺栓就能把相邻块体牢牢锁合，拼接面的平面度控制在较高精度范围内，叠装后不会出现台阶错位、受力偏载的问题。

　　实际使用时，单块可以作为独立的垫高支座使用，根据需要支撑的部件安装孔位，选择对应位置的孔位穿装固定螺栓；多块配对叠装时，可以沿着垂直方向无限拓展堆叠高度，也可以根据安装空间的布局，错开孔位组合出不同的悬挑支撑结构，适配不同的安装边界需求。块体的外形是规整的长方体结构，所有棱边都做了微小的倒角处理，避免装配时划手、也能减少磕碰导致的边缘变形，安装时不需要预留额外的操作避让空间，只要贴合安装基面就能完成固定。

　　孔位的布局经过了排布优化，大孔径通孔主要用于穿装大规格的连接螺栓，承担主要的承载受力，小孔径的螺纹孔则用于辅助定位、安装小型的传感器支架或者管线固定座，不同功能的孔位交错排布，不会出现孔壁干涉的问题，即使在最薄的孔间壁厚位置，也能满足常用工况下的强度要求，不会因为叠装受力出现孔位开裂、变形的情况。在机加工艺层面，这类块体的两个拼接面需要经过精铣加工，保证平面度和表面粗糙度符合装配要求，孔位加工时要严格控制孔的垂直度，尤其是贯穿块体的通孔，要保证叠装后相邻块的同位置孔能够完全同轴，螺栓穿装时不会出现卡滞、别劲的问题。

　　侧面的螺纹孔要保证螺纹深度足够，锁紧时螺栓旋入深度达到公称直径的1.5倍以上，保证叠装后的连接刚性，即使承受一定的侧向载荷也不会出现块体错位、松脱的情况。在实际的设备改造场景里，这类连接块可以快速调整工装的高度差，比如在输送线旁加装导向挡条时，如果挡条安装面和输送线机架的高度不匹配，不需要重新加工定制安装座，只要选对应数量的连接块叠装到需要的高度，就能快速完成安装，大幅缩短现场改造的工时。在小型实验设备的搭建过程中，这类模块化的连接块可以反复拆装组合，不需要每次都根据新的实验需求重新加工结构件，降低了实验迭代的成本。设计时还考虑了安装的通用性，所有孔位的规格都采用行业通用的标准螺纹和标准通孔尺寸，不需要定制特殊规格的紧固件，现场装配时用常规的内六角螺栓就能完成所有连接操作，不需要特殊的安装工具。块体的边角位置没有多余的突出结构，多个块体并排拼接时可以完全贴合，组成更大面积的安装平台，拓展了使用场景，既可以做小范围的垫高支撑，也可以组合成小型的设备安装基座，满足不同量级的承载需求。
