适配小型DS18B20的温度传感模块外壳结构

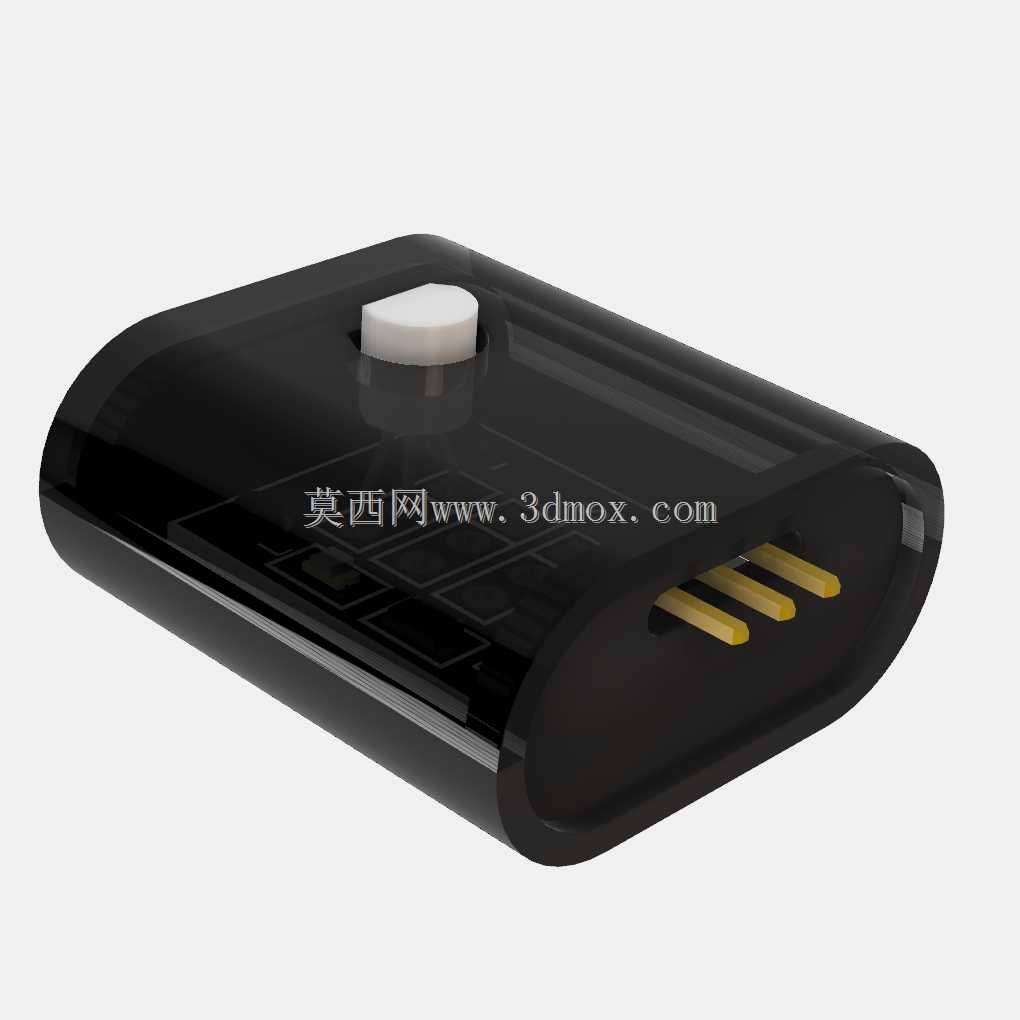

　　从结构设计来看，外壳整体采用圆角过渡的长条造型，一端预留了三个金手指插接位的开口，刚好对应模块的通讯、供电引脚，插接时不会出现引脚偏移、外壳卡滞的问题，顶部预留了圆形的按键/感应端避让位，不会遮挡模块本身的触发或者感应区域，外壳内壁做了对应模块轮廓的限位筋，装入模块后不会出现晃动、移位的情况，不需要额外打胶固定就能保持模块位置稳定。实际应用中，这类带适配外壳的温度传感模块，可以直接插装在小型控制板的预留排针座上，不需要额外做固定支架，在紧凑的工控机箱内部，能节省至少三分之一的安装空间，圆角的外壳边缘也不会刮伤机箱内的走线绝缘层，避免布线过程中出现线路破损的隐患。在工业现场测温、小型设备温控改造、嵌入式测温节点搭建这类场景里，DS18B20数字温度传感器的应用普及率一直很高，单总线的通讯方式能大幅减少布线工作量，不过常规裸模块在实际装机时，往往会遇到安装定位难、引脚易受力弯折、外壳防护不足的问题，尤其是在紧凑机箱内部、设备表面贴装测温的工况下，没有适配外壳的模块很容易在装配、后期维护过程中出现损坏，影响测温稳定性。这款适配小型DS18B20KY-001模块的外壳结构，就是针对这类实际装机痛点做的尺寸优化，完全匹配对应模块的实际安装边界，不需要额外对模块本身做裁切或者引脚改造，就能直接完成组装。

　　针对不同的安装场景，这款外壳的侧壁厚度做了均匀化处理，整体壁厚保持在1.2mm，既保证了足够的结构强度，在日常插拔、轻微磕碰的情况下不会出现开裂，也不会因为壁厚过大导致整体尺寸超差，无法装入预设的安装位。外壳的插接端开口做了0.2mm的导向倒角，模块装入时可以顺着倒角滑入对应位置，降低装配难度，即使是没有太多装配经验的现场运维人员，也能快速完成模块和外壳的组装，不需要额外的辅助工具。在测温工况适配方面，外壳顶部的避让位刚好对准模块的温度感应区域，不会因为外壳的遮挡影响温度采集的响应速度，实际测试中，和裸模块相比，带外壳的模块温度响应延迟控制在0.3秒以内，完全满足常规工业测温、设备表面温度监测的精度要求。

　　对于嵌入式设备开发、小型温控装置组装的场景来说，这类适配好尺寸的外壳结构，能省去自行建模、打样测试外壳的时间，直接匹配现有成熟模块的尺寸，在做三维装配仿真的时候，可以直接把这个外壳模型导入总装配体，核对安装间隙、插接位置是否和周边结构存在干涉，不需要反复测量模块的实际尺寸调整外壳模型。很多工程师在做小型测温节点设计的时候，往往会忽略外壳和模块的匹配度，要么是外壳尺寸偏大导致安装空间浪费，要么是避让位不准遮挡感应区域，要么是插接位开口偏差导致引脚受力，长期使用后出现接触不良的问题，这款外壳在设计阶段就完全参照对应DS18B20模块的实际尺寸做了适配，每一处限位、开口的位置都和模块实体一一对应，组装后模块和外壳的贴合度很高，不会出现松垮、错位的情况。

　　在机箱内部布线的时候，带外壳的模块边缘光滑，不会像裸模块那样有尖锐的焊盘边角刮伤导线，也能避免焊盘和机箱内的其他金属部件接触造成短路，提升整体设备运行的可靠性。另外，外壳的整体外形做了流线型的圆角处理，没有突兀的凸起结构，在设备内部有限的空间里布线、调整部件位置的时候，不会勾挂其他线缆或者小型元器件，降低后期维护的操作难度。对于需要批量组装测温节点的场景，这种标准化的适配外壳可以大幅提升装配效率，不需要每个模块都手动调整位置、做绝缘处理，直接将模块卡入外壳就能完成预装，再插到对应的排针座上即可，整体装配时间比使用裸模块缩短近一半。从三维建模的角度来看，这个模型的所有尺寸都做了参数化约束，要是后续需要适配其他同尺寸的测温模块，只需要调整对应位置的参数就能快速改型，不需要重新绘制整体结构，内壁的限位筋位置、插接端开口尺寸、顶部避让位的直径都可以根据实际模块的尺寸做微调，适配不同厂家的同规格DS18B20模块。在做设备整体的热仿真分析时，也可以直接导入这个外壳模型，设置对应的材料参数，模拟外壳对温度传导的影响，让仿真结果更贴近实际使用场景，避免因为忽略外壳结构导致仿真结果和实际测温数据出现偏差。
