PCB安装式槽型光电传感元件结构

这类槽型光电传感元件，是工业自动化检测环节里用量极大的基础检测部件，常见于各类自动化装配线、小型电子设备的位置检测工位、3C产品组装治具、包装机械的走料检测节点，甚至部分办公自动化设备里的纸张到位检测、位置限位场景都能见到它的身影。和漫反射、对射式的光电传感器不同，槽型结构把发射端和接收端做在同一个U型壳体的两侧，检测精度不受外部安装对位偏差的过度影响，只要被检测物体从槽口中间穿过，遮挡住发射端到接收端的光通路，就能快速输出开关信号，响应速度比接触式的机械限位快上数倍，也没有机械触点磨损的问题，长期运行的稳定性更有保障。

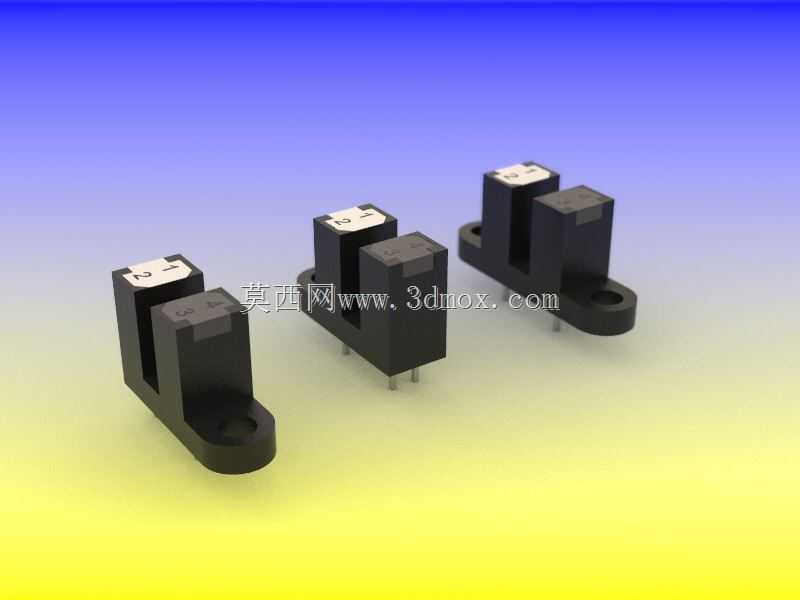

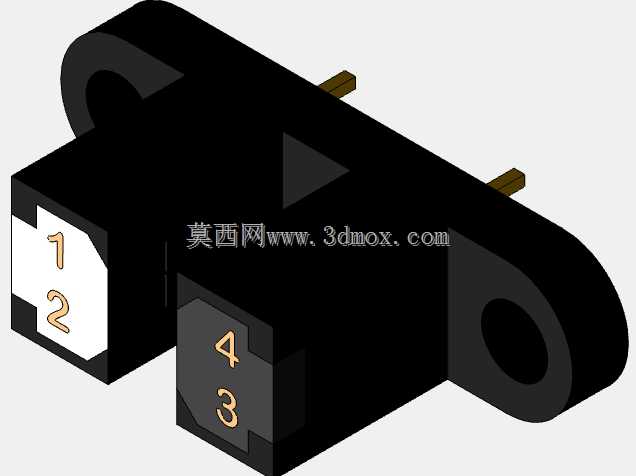

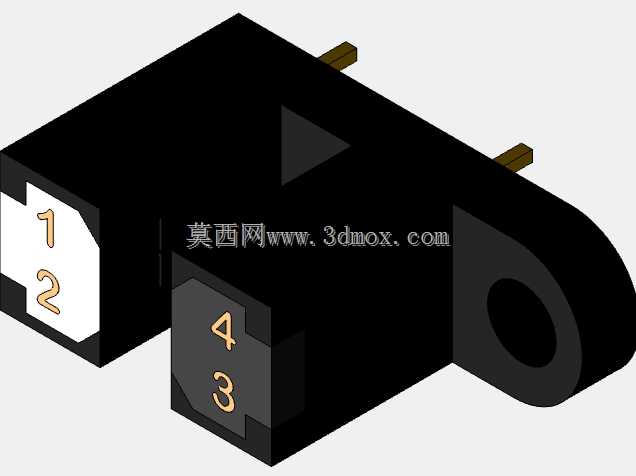

从结构设计来看，这次呈现的三款不同外壳的槽型光电开关，都统一采用了PCB通孔插装的安装方式，底部的两个金属插针是信号输出引脚，直接对应PCB板上预先设计好的焊盘孔位，插装过波峰焊就能完成固定，不需要额外设计安装支架，非常适合集成在小型化的控制板、传感模组上。三款外壳的差异主要集中在安装固定结构和槽宽尺寸上：最左侧的款式在U型槽的底部延伸出带单安装孔的固定耳，除了插针焊接固定之外，还可以通过螺丝穿过安装孔做二次加固，适合用在有轻微振动的设备工位上，避免长期振动导致焊脚脱焊；中间的款式没有额外的固定耳，整体外形更紧凑，适合安装空间极度受限的小型模组内部，完全靠焊脚的焊接强度完成固定；最右侧的款式固定耳位置更靠后，槽口的深度比前两款更深，适合检测厚度更大、或者需要从更远距离伸入槽口的被检测部件。

设计这类元件的三维模型时，首先要严格把控槽口的宽度尺寸和光轴的中心高度，这两个参数直接决定了检测的适配范围——槽宽过窄会导致被检测件无法顺利通过，容易刮蹭损坏元件外壳，槽宽过宽则会降低检测的精度，容易出现误触发；光轴中心高度需要和PCB安装后的板面高度匹配，保证被检测件运动时能刚好遮挡住光轴，不会出现漏检。其次是底部插针的位置度公差，两个插针的中心距必须严格对应PCB封装的孔位间距，插针的直径要和PCB孔径匹配，避免插装时出现插不进去或者间隙过大焊接不良的问题。外壳的外形倒角也需要做合理处理，所有棱角位置都做小圆弧过渡，避免生产组装时锋利的边角划伤操作人员或者周边的线材。

在实际设备选型应用中，这类槽型光电开关常用来检测工件的到位位置、旋转机构的原点位置、气缸的伸缩行程限位，相比传统的机械微动开关，它没有物理接触，不会对被检测的小型工件造成推力干扰，尤其适合检测轻薄的塑料件、纸质标签、细小的金属弹片这类容易被接触式开关碰移位的零件。安装时除了保证PCB焊接牢固之外，还要注意槽口的朝向要和被检测件的运动方向垂直，让被检测件能顺畅地从槽口中间穿过，不要碰到两侧的发射和接收窗口，避免长期摩擦刮花窗口表面，影响透光率导致检测灵敏度下降。另外在布线时要注意和强电线路保持一定距离，避免强电干扰导致信号误触发，必要时可以在信号引脚处增加滤波电容提升抗干扰能力。

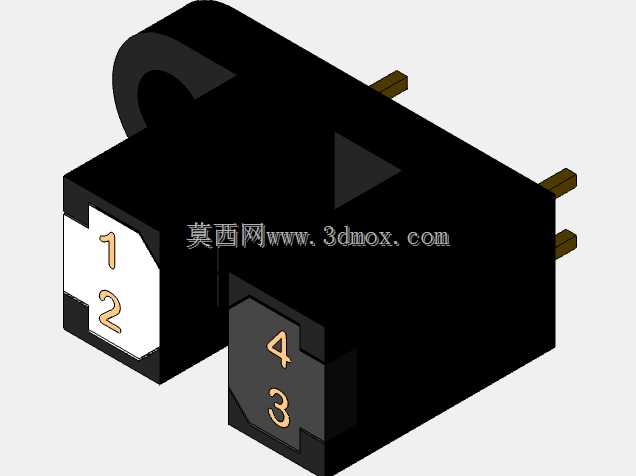

建模过程中，三款产品的通用结构部分可以做参数化关联，比如插针的直径、引脚间距、发射接收窗口的尺寸都是统一规格，只需要调整外壳的外形、固定耳的位置、槽口的深度参数就能快速衍生出不同型号的模型，能大幅提升同系列产品的建模效率。模型的细节上要还原外壳表面的定位标识，也就是顶部的箭头标记，这个标记是用来指示安装方向的，方便生产组装时快速识别元件的插装方向，避免插反导致功能失效。外壳的材质是黑色的遮光工程塑料，能有效阻挡外部杂散光进入接收端，降低环境光对检测精度的影响，建模时不需要做透明结构，只需要把窗口位置的内凹结构做出来，还原真实的产品外形特征即可。
