OGP视觉检测用定位检查固定板结构

在精密尺寸检测工位的布局中，这类固定板是OGP视觉系统的核心承载定位部件，主要承担检测过程中待检零件的位置约束功能，避免零件在检测取像过程中出现位移、偏斜，保证视觉系统采集的尺寸数据与实际零件状态一致，减少重复装夹带来的检测误差。从实际产线应用来看，这类固定板多用于电源变压器生产环节的制程检测工序，针对直边类零件、V型定位基准类零件的检测场景做了适配，不需要额外更换治具就能覆盖多数常规变压器结构件的定位需求，能压缩检测环节的换型准备时间，适配小批量多批次的检测作业节奏。

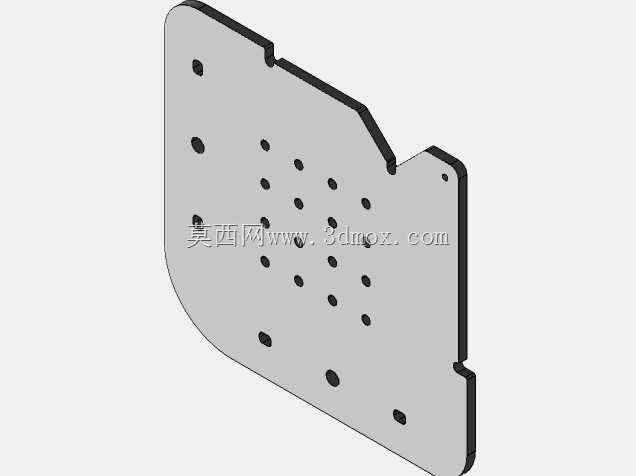

设计阶段首先要匹配OGP设备的工作台安装边界，板体的轮廓做了切角与圆弧过渡处理，一侧的异形缺口是为了避让设备的光源支架与取像镜头的运动路径，避免板体安装后与设备运动部件产生干涉，板体边缘的阶梯凸台结构是为了在安装时快速卡入工作台的定位槽，不需要反复调整板体的水平位置就能完成初步固定，降低安装调校的工作量。板面上的孔位分为两类，大尺寸的沉孔是板体自身与设备工作台的连接孔，采用沉孔设计可以让螺栓头部完全没入板体平面以下，不会突出板面影响待检零件的放置；阵列排布的小孔是定位销安装孔，不同位置的孔位对应不同规格零件的定位基准，作业时只需要根据待检零件的基准孔位置，在对应孔位装入定位销就能完成零件的快速定位，孔位的间距经过公差匹配，定位销装入后与零件基准孔的配合间隙控制在0.02mm以内，既保证零件装取顺畅，又能控制定位误差在视觉检测的允许范围内。

板体的厚度选择兼顾了刚性与重量，在长期装夹受力的情况下不会出现板面翘曲，保证板面的平面度维持在0.01mm以内，避免因为板面倾斜导致视觉系统取像时出现尺寸测量偏差。板体的边角位置做了小圆角处理，避免作业人员装取零件时被锐边划伤，同时也减少零件放置过程中与板体边角磕碰导致的零件外观损伤。板面的异形轮廓不是随意设计，其中一侧的直边是作为板体安装时的找正基准，与设备工作台的X轴方向平行，安装时只需要靠紧工作台的基准边就能完成板体的方向找正，不需要借助百分表反复打表调校；另一侧的阶梯缺口是为了适配V-Locator定位组件的安装，预留的安装位可以直接固定V型定位块，针对轴类或者带圆弧基准的零件做定位补充，不需要额外在板面上打孔改装，拓展了固定板的适用范围。

从实际使用的角度看，这类固定板不需要复杂的气动或者电动夹紧结构，依靠定位销与零件基准孔的配合、以及零件自身的重力就能完成固定，结构简单可靠，长期使用不会出现夹紧机构失效的问题，维护成本极低。板面上的孔位排布经过实际检测场景的验证，覆盖了电源变压器类零件常见的基准位置，大部分常规结构件不需要额外制作专用治具，直接在这块固定板上就能完成定位检测，对于少量特殊结构的零件，也可以利用板面上的备用孔位加装定制的定位块，不需要重新制作整块固定板，降低了检测工装的制作成本。板体的安装孔位置与OGP设备工作台的T型槽间距完全匹配，不需要额外加工转接板就能直接安装，适配性强，更换不同检测工位时也能快速拆装转移。

在设计过程中，所有孔位的位置度公差都严格按照检测工装的精度要求设定，避免因为孔位偏差导致定位误差累积，最终影响检测结果的准确性。板体的平面度要求在加工时通过磨削工艺保证，表面做了发黑处理，减少视觉取像时的反光干扰，避免板面反光导致相机取像过曝，影响边缘识别的精度。板体边缘的缺口位置还做了厚度减薄处理，方便作业人员拿取板体，同时也为零件取放预留了手指操作空间，避免零件放置后与板面完全贴合导致拿取不便。这类固定板虽然结构看似简单，但每一处轮廓、每一个孔位的设计都对应实际检测场景的具体需求，没有多余的结构，所有设计细节都围绕提升检测效率、保证定位精度、降低使用成本这几个核心目标展开，是精密检测环节中非常实用的基础工装部件。
