多规格螺丝批头工位收纳定位支架

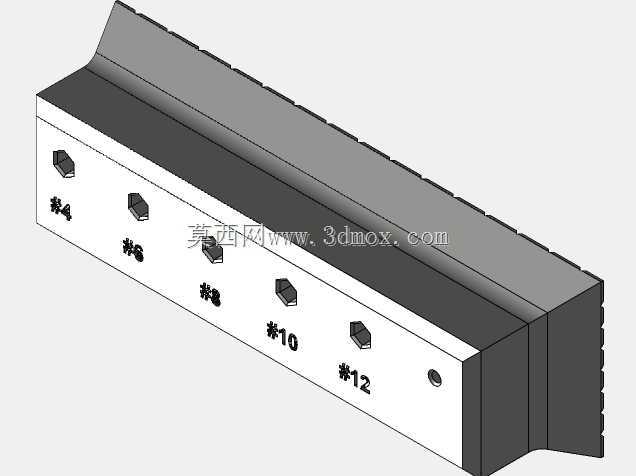

　　在装配工位的日常作业里，螺丝批头零散混放一直是影响操作效率的常见问题，不同规格的批头如果随意堆放在工具盒或者工作台面上，取用的时候需要反复翻找，规格相近的批头还容易拿错，导致锁付作业出现滑牙、扭矩不匹配的问题，散落的细小批头也容易掉落丢失，增加工位耗材的损耗。这款批头固定支架就是针对手工装配、维修工位的批头有序收纳需求设计，整体采用长条形立式排布结构，沿着支架正面的长度方向依次开设对应不同批头规格的定位孔位，孔位旁直接刻印对应的批头规格标识，从#4、#6、#8、#10到#12依次排布，作业人员不需要额外比对规格，视线扫过标识就能直接取出对应需要的批头，拿取路径短，操作动线顺畅。

　　从结构设计的思路来看，支架主体采用分层式的长方块构型，背部设置带连续卡位的挂装结构，既可以直接平放在工作台的工具区台面上使用，也可以通过背部的卡位挂装在工位旁的工具挂板、线棒工位架上，适配两种不同的工位布置习惯。正面的定位孔采用沉台导向设计，孔口处做了小角度的导入倒角，批头插入的时候不需要精准对准孔心，顺着倒角就能滑入孔位，单手就可以完成批头的取放，不需要双手配合对位。每个孔位的内侧都做了适配批头六角柄的限位构型，批头插入之后不会在孔内自由转动，也不会因为工位的轻微震动出现松脱掉落的情况，孔位的深度经过匹配设计，批头插入之后露出合适的握持长度，手指捏住批头柄部就可以直接拔出，不会出现批头完全掉入孔内难以取出的问题。

　　支架的侧壁和端面都做了加厚处理，整体刚性充足，就算是采用3D打印的增材制造方式制作，层间结合的强度也足以支撑日常频繁插拔批头的使用强度，不会因为反复受力出现孔位开裂、支架变形的问题。如果车间有金属加工条件，也可以直接采用整块铝型材或者工程塑料板材通过CNC铣削的方式加工成型，所有孔位的位置度、孔径公差都可以通过机加工保证，批量制作的时候一致性更好，适合在整条装配线的多个工位统一配置。支架的底部预留了小型的安装孔位，需要固定在台面上的时候，可以通过沉头螺丝穿过安装孔把支架锁附在工作台面板上，作业过程中拖拽批头的时候不会带动支架移位，不需要反复调整支架的摆放位置。

　　实际应用场景里，这类支架除了收纳手动螺丝批的批头，也可以用来存放电动起子的备用批头，在多批次换产的装配线上，不同产品对应的锁付批头规格不一样，把对应批次需要用到的批头全部插放在这个支架上，换产的时候不需要整盒清点批头，对照孔位标识就能快速确认批头是否齐全，避免作业完成之后批头遗留在产品内部或者工位缝隙里。支架的长条形排布没有多余的突出结构，占用工作台的横向空间很小，狭窄的工位台面上也可以布置，多个支架并排摆放的时候，侧边可以紧密贴合，不会浪费工位的可用空间。孔位的排布间距经过合理设置，相邻两个批头插入之后，柄部之间留有足够的手指操作间隙，取放其中一个批头的时候不会碰到旁边的其他批头，不会带动相邻批头松脱。针对批头柄部可能沾有少量油污、铁屑的使用情况，孔位采用直孔贯通的设计，长期使用之后积攒在孔底的杂物可以从孔的另一端直接捅出，清理维护十分方便，不需要复杂的拆解清洁步骤，完全适配车间工位的粗放使用环境。
