LED灯串供电电池组壁挂式固定卡座

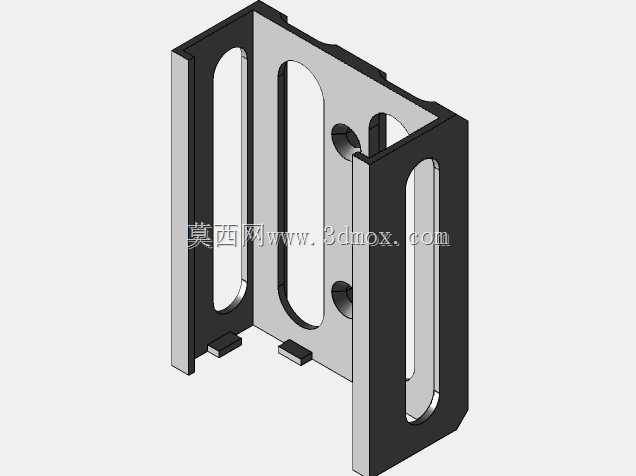

　　做小型照明改造项目的时候，经常会碰到LED灯串供电电池组的固定问题，尤其是在非平整安装面、或者不想破坏原有墙面/家具漆面的场景下，常规的扎带、双面胶固定要么容易松脱，要么残留胶痕清理麻烦，这款卡座就是针对这类零散小功率供电场景做的适配结构。从实际使用场景来看，这类卡座主要适配长条型叠层电池组，常见于节日装饰灯串、小型床头氛围灯、儿童手工DIY照明装置的供电固定，不需要额外做复杂的安装支架，靠结构本身的卡紧力就能把电池组牢牢限位，避免电池因为拉扯、晃动出现接触不良的问题。结构设计上采用了双侧立板加底部托边的框架式结构，两侧立板上开了长圆形的减重槽，一方面是减少注塑或者3D打印时的材料用量，降低整体重量，另一方面长槽也能给电池组侧面留出一定的散热空间，避免小功率电池长时间工作时热量在封闭空间内积聚。立板内侧的尺寸刚好和常见的长条电池组外轮廓匹配，不需要额外加缓冲垫就能靠间隙配合实现初步限位，底部的两个小凸边是托住电池组底部的承力结构，安装后电池不会从下方滑落，同时凸边的高度做了限制，不会遮挡电池底部的接线触点，方便后续接电走线。

　　安装结构上预留了两个沉头安装孔，位置在卡座背板的上下区域，沉孔设计可以让安装螺丝的头部完全埋入结构内，不会突出表面刮蹭电池外皮，安装时可以直接用自攻螺丝固定在墙面、木质床板、塑料柜体等常见基材上，两个孔的间距经过适配，刚好匹配常见的家装线盒孔距，也可以配合免钉胶使用，在不能打孔的场景下直接粘接固定。设计的时候特意做了开放式的框架结构，没有做全包裹的外壳，一方面是方便电池的取放更换，不需要额外设计卡扣锁止结构，降低结构复杂度，不管是批量注塑生产还是个人3D打印制作，都能减少生产工序，降低制作成本；另一方面开放式结构不会遮挡电池的状态指示灯，部分带电量显示的电池组可以直接从外部观察剩余电量，不用把电池拆下来查看。

　　从安装边界来看，整个卡座的外轮廓厚度控制得比较薄，安装后突出安装面的尺寸不会过大，不会因为突出太多被过往的物件勾挂，适合在狭窄空间内安装使用，比如床头板和床垫的缝隙之间、墙面装饰条的侧边位置，都不会占用过多的可用空间。结构的边角位置全部做了圆角过渡，没有尖锐的棱角，在儿童使用场景下也不会出现磕碰划伤的问题，比如给儿童床周边的装饰灯串固定电池时，不用担心棱角刮到床单或者孩子的皮肤。实际使用的时候，只需要先把卡座固定在预定安装位置，再把长条电池组顺着两侧立板的导向槽滑入到底部托边位置即可，整个安装过程不需要额外的紧固件固定电池，靠两侧立板的夹持力和底部托边的承托力就能完全固定电池，更换电池的时候直接向上抽出即可，操作非常便捷。

　　针对不同使用场景的走线需求，卡座背板和立板之间预留了走线间隙，电池的引出线可以从间隙位置直接引出，不需要在结构上额外开走线孔，不管是从上方、侧面还是下方走线都能适配，不会出现线材被结构压住导致外皮破损的问题。结构的壁厚做了均匀化处理，各个位置的壁厚差控制在合理范围内，不管是采用ABS注塑加工还是PLA、PETG材料3D打印，都不会因为壁厚不均出现缩印、翘曲的问题，生产良率更高。同时立板上的长槽位置做了加强筋过渡，不会因为开槽导致整体结构强度下降，即使反复插拔电池，立板也不会出现变形断裂的问题，长期使用的可靠性有保障。
