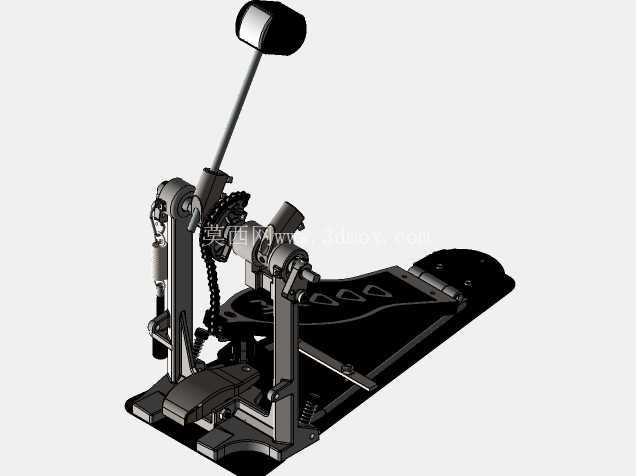

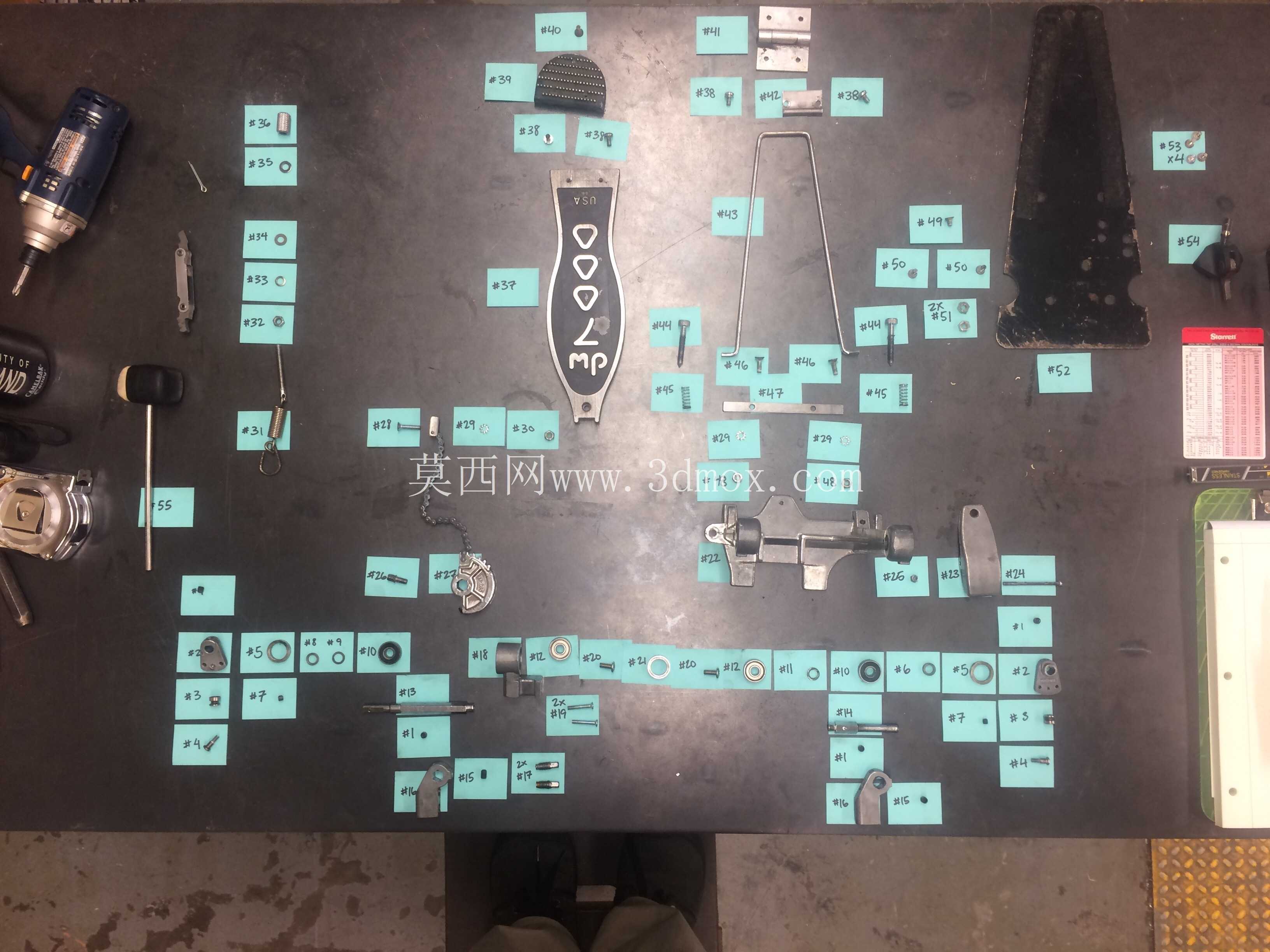

DW7000架子鼓单踩锤传动结构

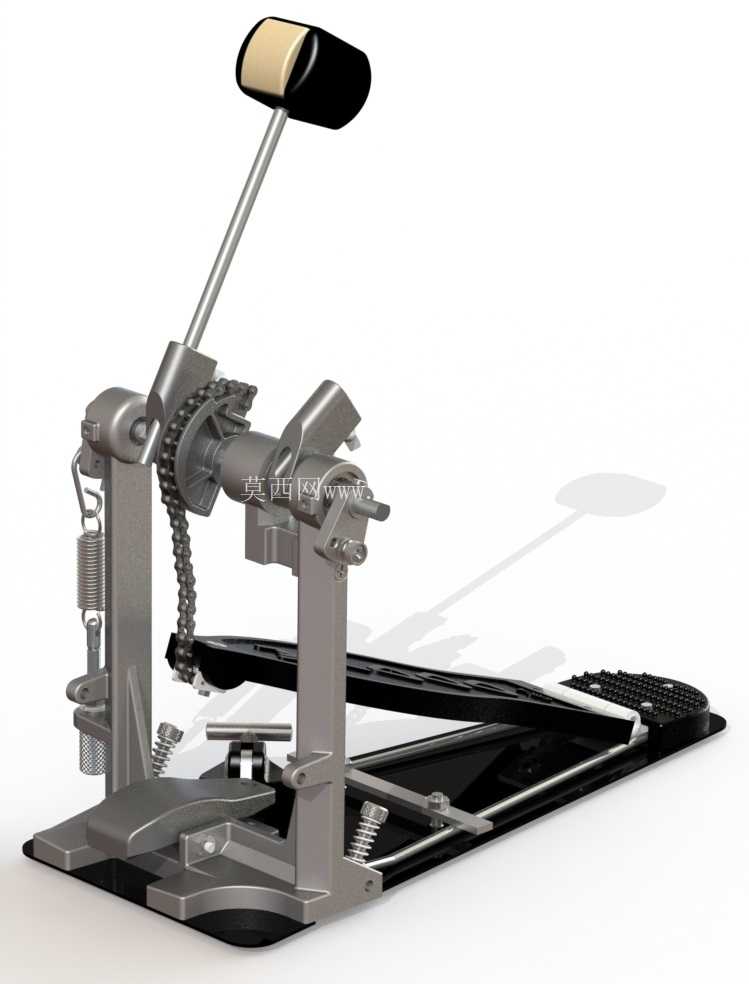

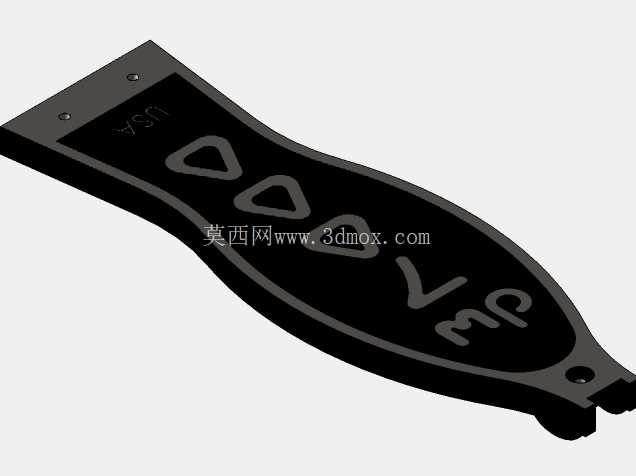

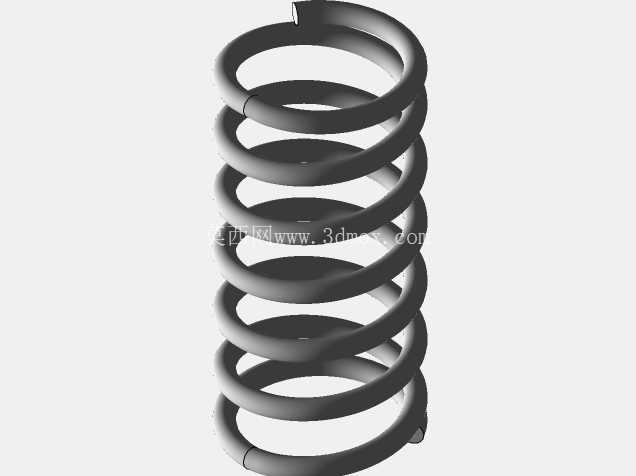

　　这套踩锤结构是架子鼓底鼓触发的核心执行部件，日常演奏场景中，鼓手通过脚掌施加踩踏力，经内部传动链带动锤头敲击底鼓鼓面，完成底鼓的发声触发，是爵士鼓演奏中控制低频声部的核心操控部件，广泛适配各类标准尺寸的原声底鼓、电鼓底鼓触发器，不管是现场演出、录音室录制还是日常练习场景都能覆盖。从结构功能来看，整套机构以脚踏板作为力输入部件，踏板表面做了防滑纹理处理，脚掌踩踏时不会出现滑脱问题，踏板的转动支点位于前端靠近安装座的位置，踩下时踏板绕支点做圆弧摆动，后端连接的复位拉簧会在踩踏力释放后将踏板拉回初始位置，保证连续踩踏的动作循环。

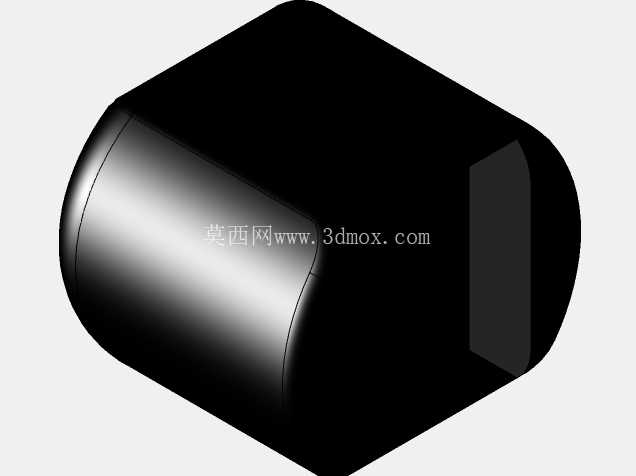

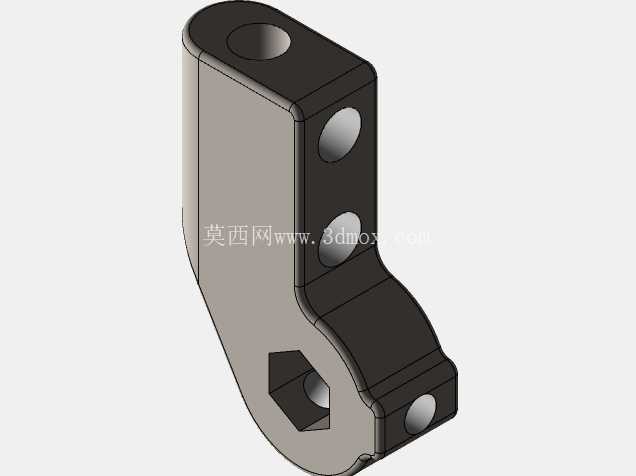

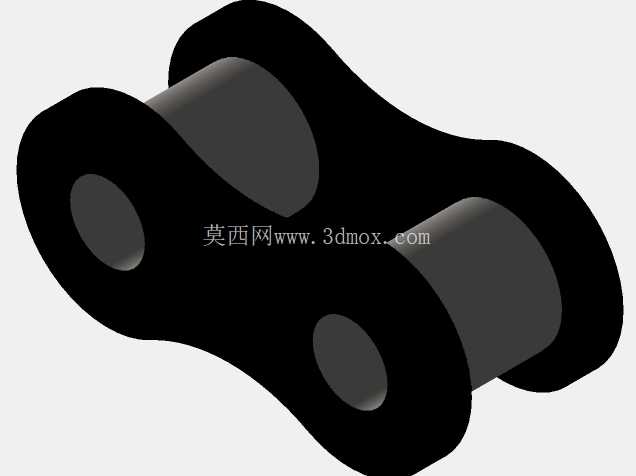

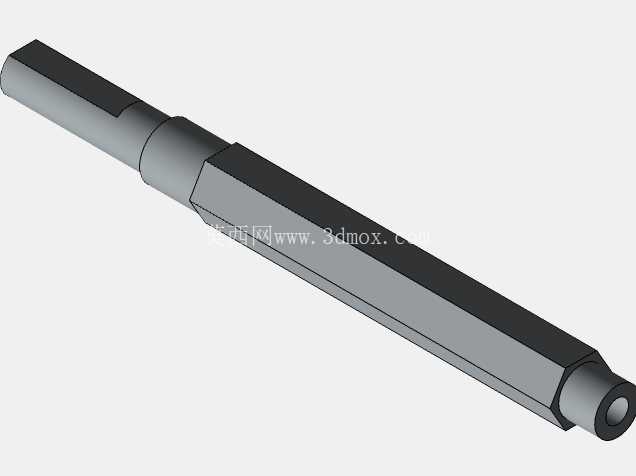

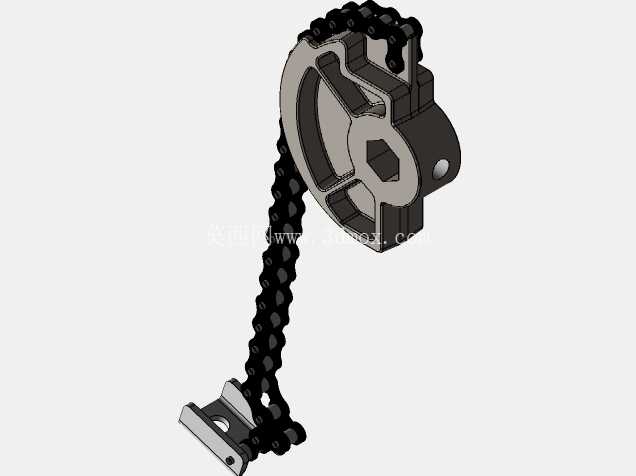

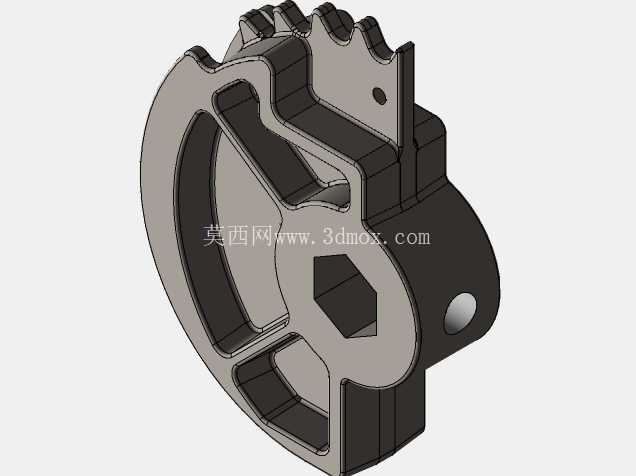

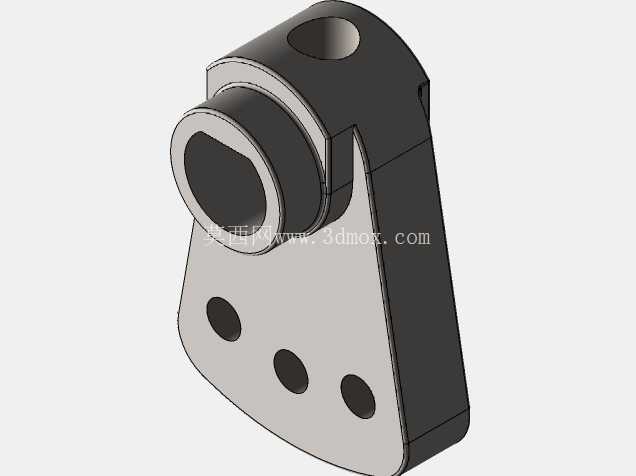

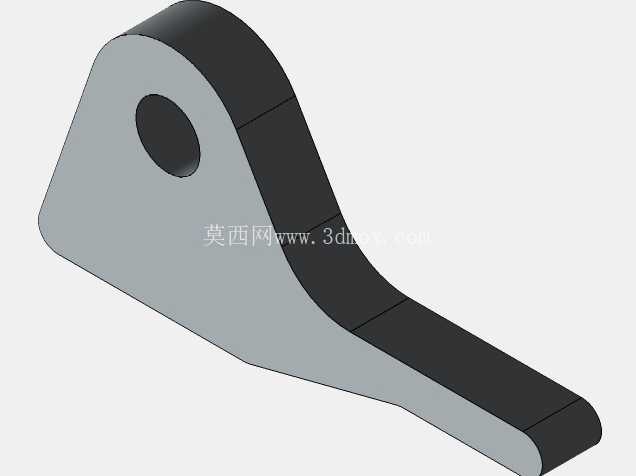

　　传动部分采用双排滚子链作为力传递介质，相比皮带传动，链传动的传动间隙更小，力传递的滞后量极低，能够精准响应鼓手快速的双踩、单踩连击动作，不会出现传动打滑或者虚位过大导致的发力脱节问题；链条上端连接的锤头摆臂通过滚动轴承固定在主轴上，摆臂的角度可以通过侧面的锁紧旋钮微调，适配不同鼓手习惯的锤头敲击角度，锤头部分采用软硬复合的材质结构，接触鼓面的一面为软质毛毡材质，敲击时能获得厚重饱满的低频音色，背面为硬质材质，需要明亮尖锐的音色时可以翻转锤头使用。

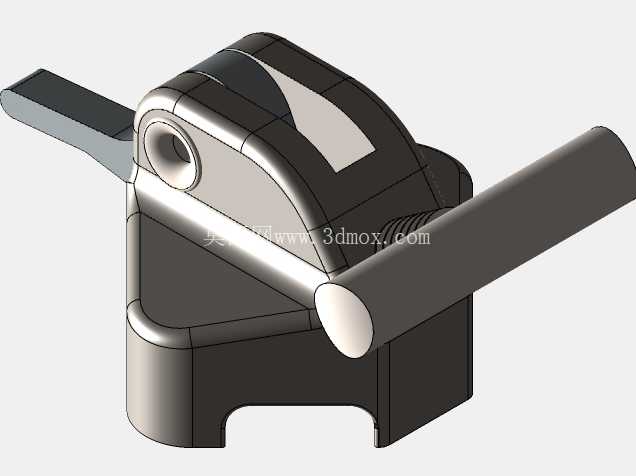

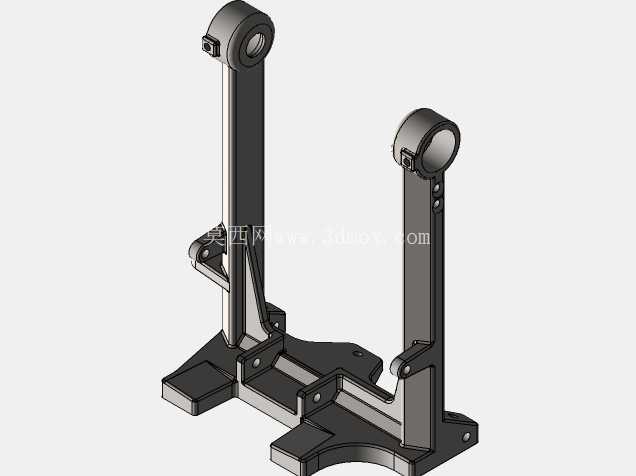

　　设计过程中首先要确定的是踏板的踩踏行程与力反馈曲线，踏板的初始高度、踩下后的最低位置需要匹配大多数鼓手的踩踏习惯，踩下全程的行程控制在合理区间，行程过短会导致踩踏动作局促，难以控制力度层次，行程过长则会增加连续踩踏的疲劳度；复位弹簧的预紧力可以通过侧边的调节螺母调整，不同力度习惯的鼓手可以根据自身需求调整弹簧拉力，获得跟手的回弹反馈。安装边界方面，整套踩锤的底座采用框架式钢板冲压结构，底座前端的夹持机构可以卡在底鼓的下框沿上，通过锁紧旋钮顶紧固定，适配不同壁厚的底鼓框体，安装后整体重心落在底座范围内，即使大力踩踏也不会出现翘头或者移位问题；锤头的伸出长度可以沿摆臂轴向调整，调整范围覆盖常规18寸到26寸底鼓的敲击位置需求，不需要额外加装延长配件。

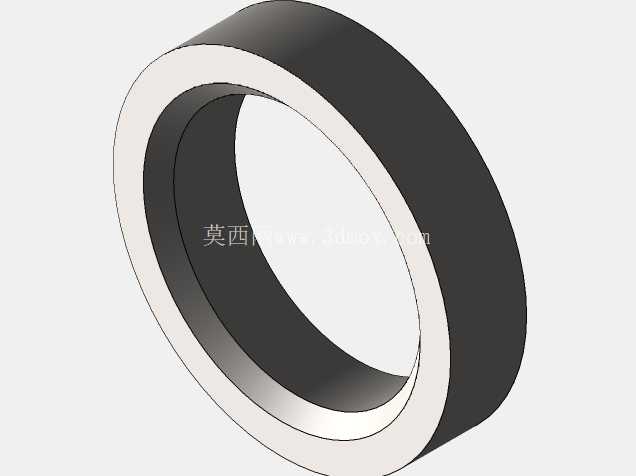

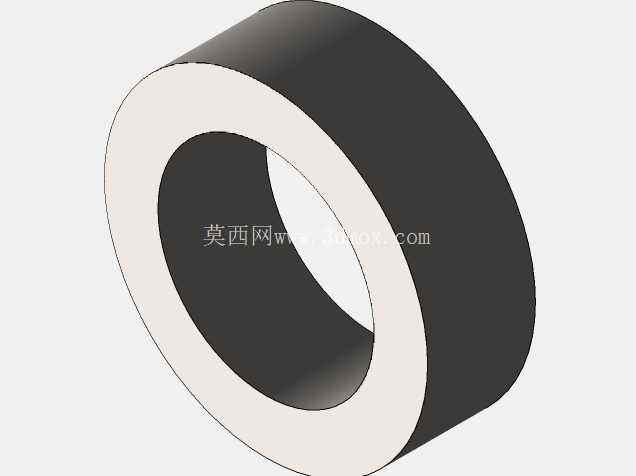

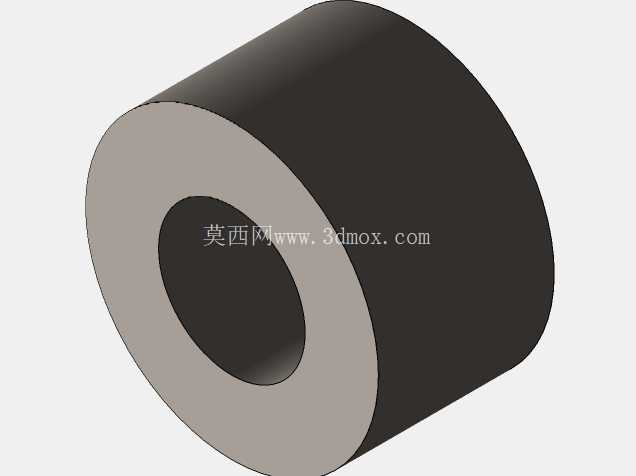

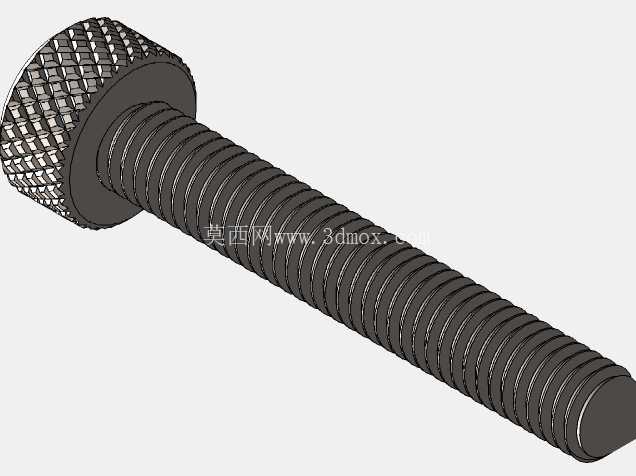

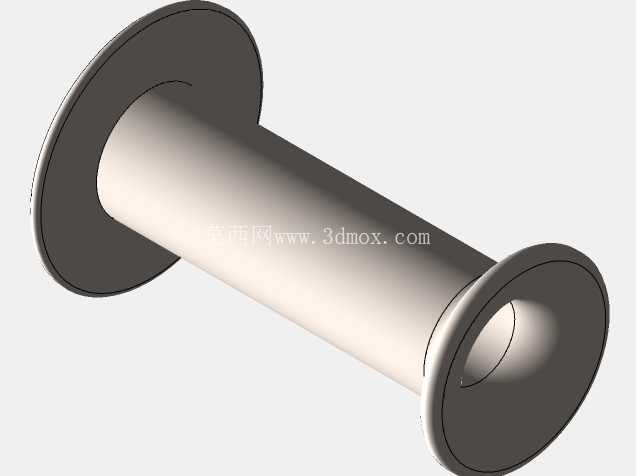

　　结构细节上，所有转动配合位置都加装了耐磨衬套或者滚动轴承，长期高频踩踏下不会出现轴孔磨损导致的晃量问题，踏板下方的高度调节螺钉可以限制踏板的最低踩下位置，避免踏板踩到底时撞击底座产生多余的杂音，同时也能限制锤头的最大摆角，防止锤头敲击力度过大打穿鼓皮或者击坏鼓面触发器。整套结构的运动逻辑完全围绕鼓手的踩踏操控习惯设计，从力输入到力输出的每一个环节都做了间隙控制，保证踩踏动作到锤头敲击的响应延迟控制在极低水平，不管是轻柔的弱音滚奏还是爆发力强的重音敲击，都能精准传递鼓手的发力意图，不会因为结构虚位导致力度反馈失真。
