车床卡盘钥匙安全防护装置结构设计

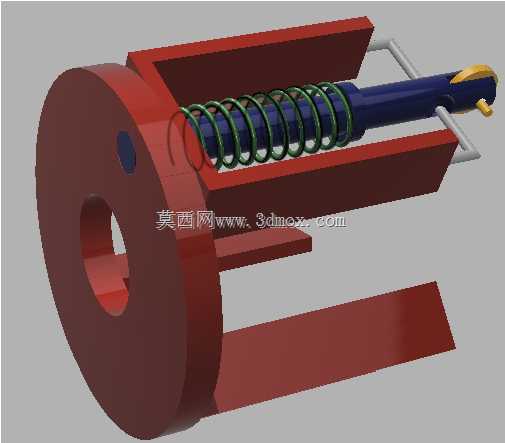

　　在普通卧式车床的日常加工作业场景中，卡盘钥匙的违规遗留是引发机床安全事故的高频诱因：操作人员完成卡盘装夹拆卸工件后，若未及时取下插在卡盘方孔内的钥匙，主轴启动时钥匙会在离心力作用下高速甩出，极易造成设备损毁、人员击伤的恶性后果，这类安全隐患在中小机加工车间的批量生产、学徒实操场景中尤为突出，传统的管理手段多依赖操作人员的作业习惯与现场安全提醒，无法从机械结构层面彻底规避人为疏忽带来的风险。这款卡盘钥匙安全装置，正是针对这一现场痛点设计的机械式防呆结构，完全不需要额外的电气联锁、传感器检测等附加组件，纯机械结构即可实现钥匙未拔出时主轴无法正常启动的联锁防护，适配绝大多数普通卧式车床的卡盘操作工位。从结构设计逻辑来看，装置核心采用弹簧预紧的伸缩式锁止思路：主体安装基座为带中心通孔的法兰式结构，可通过螺栓直接固定在车床主轴箱侧方对应卡盘钥匙操作的位置，安装时需要匹配卡盘端面方孔的中心高度，保证钥匙插入时的同轴度偏差不超过0.2mm，避免插拔卡滞；基座上延伸出的平行导向槽为钥匙杆提供滑动支撑，导向槽的开口宽度匹配标准卡盘钥匙的杆部直径，间隙控制在0.1-0.15mm之间，既保证滑动顺畅，又不会出现径向晃动影响操作手感。

　　套在钥匙杆上的复位弹簧是核心功能件，弹簧的预紧力经过反复调校：当操作人员将钥匙插入卡盘方孔转动锁紧或松卸卡爪时，需要克服弹簧力将钥匙向卡盘方向推送，此时弹簧处于压缩状态；一旦操作人员松开钥匙，弹簧的回弹力会自动将钥匙从卡盘方孔中弹出，完全不需要操作人员手动拔出，从根源上杜绝钥匙遗留在卡盘上的可能。钥匙杆的端部做了与标准卡盘方孔匹配的方头结构，方头的尺寸公差严格按照车床卡盘的通用标准设计，可直接适配市面上绝大多数三爪、四爪自定心卡盘的操作需求，不需要对原有卡盘做任何改装；杆身靠近操作端的位置设置了限位台阶，避免弹簧弹出时钥匙整体从基座中脱出，操作端的捏持部位做了滚花处理，增大转动时的摩擦力，方便操作人员施力。

　　导向槽的外侧设置了U型的防护挡架，一方面可以限制弹簧压缩时的径向弯曲变形，避免弹簧长期偏载出现弹力衰减，另一方面可以防止作业过程中切屑、切削液溅到弹簧与杆身的配合面，减少滑动副的磨损，延长装置的使用寿命。从安装边界来看，整个装置的轴向总长度控制在180mm以内，径向最大尺寸为法兰盘直径120mm，安装时不会与卡盘旋转、刀架进给的运动轨迹产生干涉，适配CA6140、C6132等主流普通车床的主轴端安装空间；装置的所有外露金属件均做了氧化发黑处理，具备基础的防锈、耐切削液腐蚀能力，适合车间复杂的作业环境。

　　在实际使用过程中，操作人员装夹工件时，只需要捏持钥匙端部向卡盘方向推送，克服弹簧力将方头插入卡盘方孔，转动钥匙完成卡爪的松紧调节，松手后钥匙自动回弹退出卡盘方孔，此时主轴启动的联锁触发件（装置上预留的与主轴启动回路联动的触片位置）会恢复到允许启动的状态，若钥匙未完全回弹退出，触片会始终切断主轴启动回路，从机械与电气双重层面实现安全联锁。不同于市面上需要改装卡盘、加装复杂检测组件的安全方案，这款装置结构简单，零部件数量少，加工制造成本低，后期维护只需要定期清理导向槽内的切屑、在弹簧与杆身配合面涂抹少量润滑脂即可，非常适合存量普通车床的安全升级改造，不需要对机床原有结构做破坏性改动，安装调试时间不超过半小时，就能彻底解决卡盘钥匙遗留的安全隐患。在结构细节设计上，弹簧的刚度选择经过多轮现场验证：刚度过小会导致回弹推力不足，钥匙无法完全从卡盘方孔中弹出；刚度过大则会导致操作人员推送钥匙时需要施加过大的力，影响操作便利性，最终选定的弹簧刚度可以保证在钥匙与方孔存在轻微卡滞的情况下，依然能可靠回弹，同时操作人员的推送力控制在15N以内，符合一线操作人员的操作施力习惯。法兰基座上的安装孔设计为长圆孔形式，允许安装时在±5mm的范围内调整中心高度，适配不同型号车床卡盘方孔的高度差，降低安装时的对位难度。
