JET JWL-1221VS木工喷射车床结构设计

　　这款木工车床的三维结构还原，核心围绕小型木作加工场景的实际使用需求搭建，日常在木艺工坊、DIY创作工作室、院校木工实训场地中，这类设备主要承担棒状、盘状木质工件的外圆车削、端面车削、内孔镗削、成型面加工工序，不管是制作木旋摆件、家具木腿、工艺手柄还是小型木构件，都能适配对应的加工需求。从结构设计逻辑来看，建模过程中优先保证了安装基准的准确性，床头箱与尾座的脊柱中心线同轴度公差控制在合理范围内，这是车床加工精度的核心基础——一旦两安装基准的中心线出现偏移，加工出的工件会出现锥度、圆度超差等问题，直接导致工件报废。

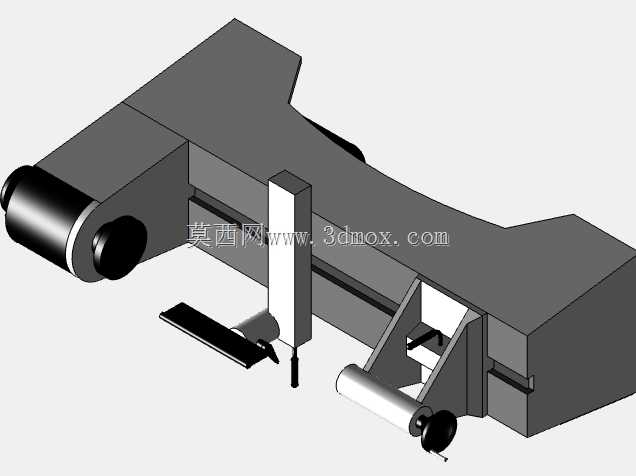

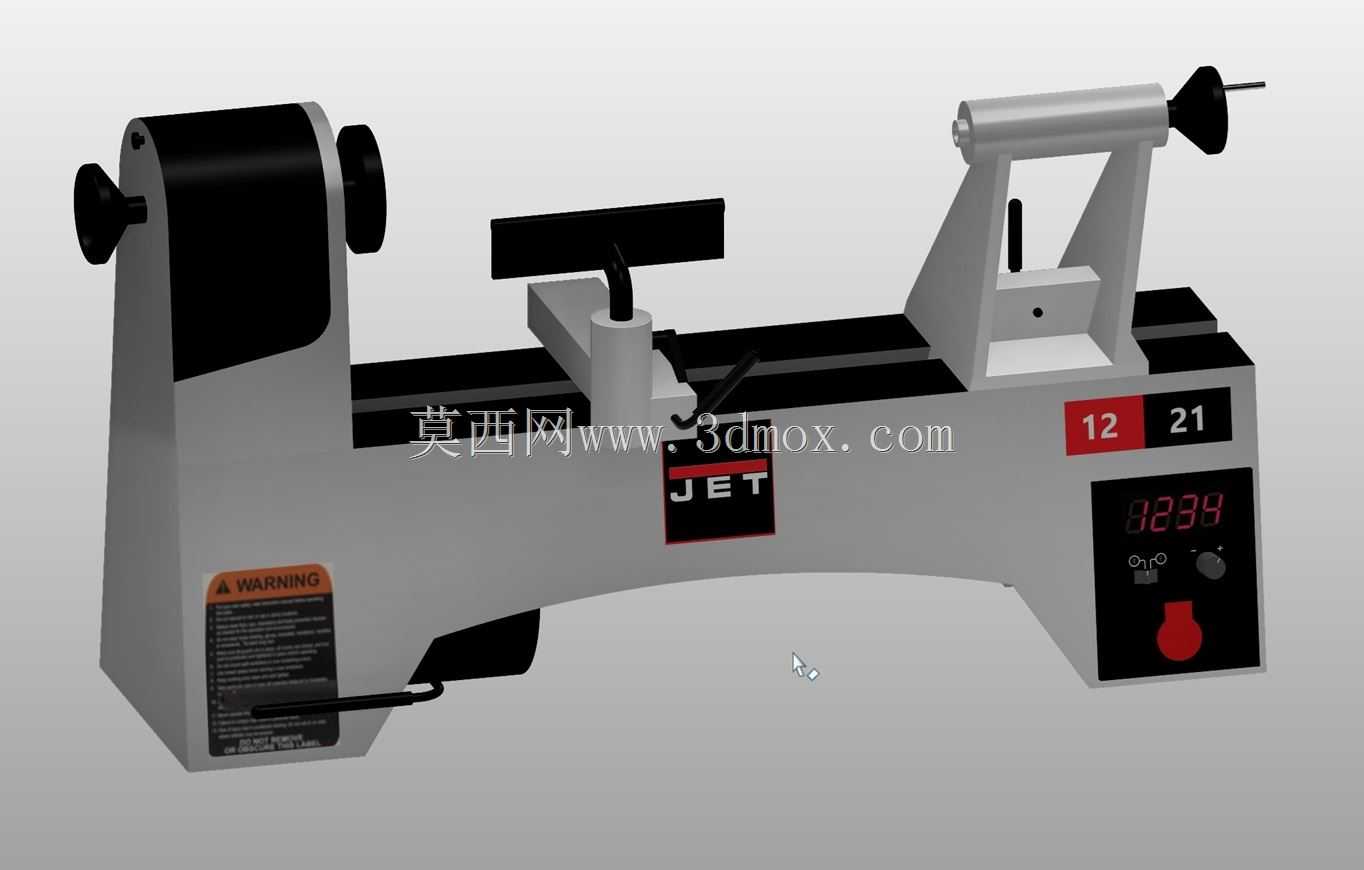

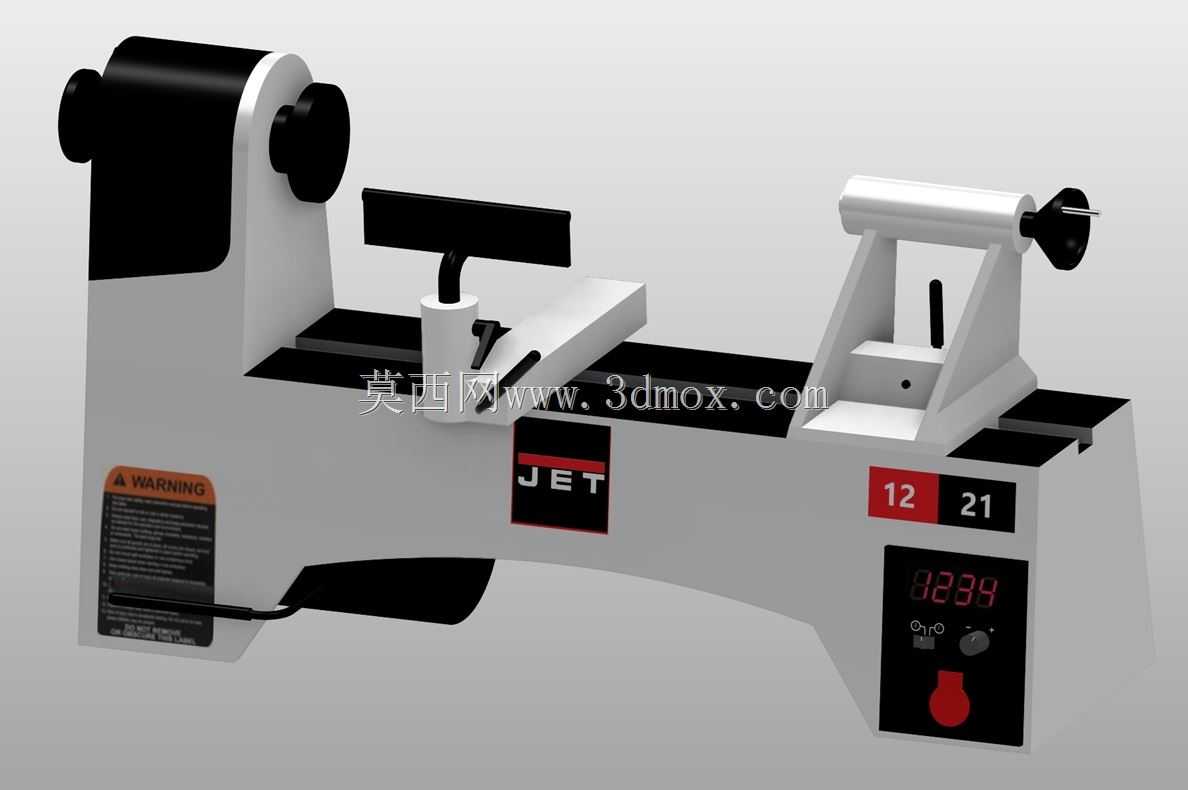

　　床身作为整台设备的承载基础，采用一体式水平导轨结构设计，导轨面的平直度直接决定刀架滑移的顺畅度与加工进给的稳定性，建模时保留了床身导轨的安装定位槽结构，方便实际装配时对齐刀架、尾座的滑移基准。床头箱部分集成了驱动与调速模块，正面的数显区域可以实时反馈主轴转速，转速调节旋钮与启停开关的布局符合操作人员的手部操作习惯，站在设备正前方操作时无需大幅度挪动身体即可完成参数调整，主轴的安装孔位严格对应实际设备的装夹尺寸，可适配不同规格的卡盘、顶尖，满足不同直径工件的装夹需求。

　　尾座部分采用可滑移锁紧结构，顶针的伸缩行程预留了足够的工件顶紧余量，锁紧手柄的位置设置在尾座侧上方，操作时不会与床身导轨、刀架结构产生干涉，尾座底部的锁紧机构可以在调整到对应位置后快速固定，避免车削过程中尾座移位导致工件飞出的安全隐患。刀架部分设计为可多角度调整的结构，既可以沿床身导轨水平滑移调整纵向位置，也可以绕垂直轴旋转角度，适配锥面、成型曲面的车削需求，刀架的托板高度可微调，保证刀具切削刃与工件中心线处于同一高度，避免切削时出现扎刀、让刀问题。设备的操作侧预留了清晰的警示标识安装位，对应实际使用中的安全提示需求，电源开关、急停按钮的位置设置在操作人员触手可及的区域，出现加工异常时可以快速切断动力。

　　从安装边界来看，整台设备的占地面积适配小型工坊的空间布局，底部的支撑结构保证设备放置时的稳定性，无需额外浇筑复杂的设备基础，放置在平整的硬质工作台面上即可完成安装调试，床身两端的突出结构预留了吊装、搬运的受力位置，方便设备转场移动。建模过程中对非核心的外观细节做了合理简化，但所有涉及装配精度、安装定位的结构尺寸都严格对齐实际设备的参数，比如主轴中心到床身导轨面的中心高、床身的有效加工长度、尾座顶针的锥度规格、刀架的安装槽尺寸，这些关键尺寸的准确性可以保证基于该模型做的工装设计、工位布局规划、加工工艺模拟都具备实际参考价值，不会出现结构干涉、尺寸 mismatch 的问题。对于木工作业场景来说，这类小型变速车床的优势在于转速调节范围宽，加工软质木材时可以调高转速获得更光滑的表面质量，加工硬度较高的硬木或者大直径工件时可以调低转速保证切削扭矩，避免闷车、烧刀问题，模型中还原的转速调节结构、主轴传动布局，也能为后续做设备改造、功能扩展的工程师提供准确的结构参考，比如加装吸尘装置、仿形附件时，可以直接基于现有模型的安装面做适配设计，减少实地测绘的工作量。
