木质相框快速组装定位夹持工装

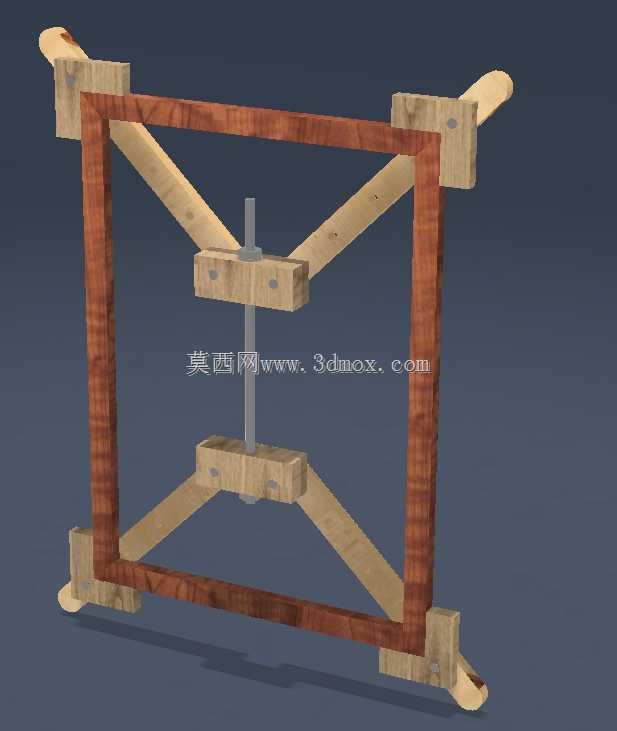

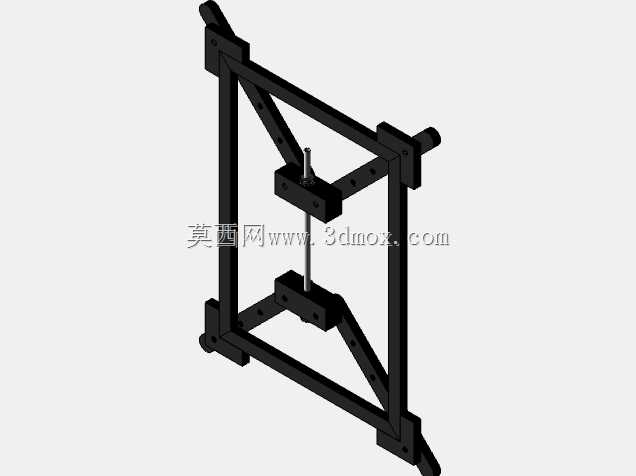

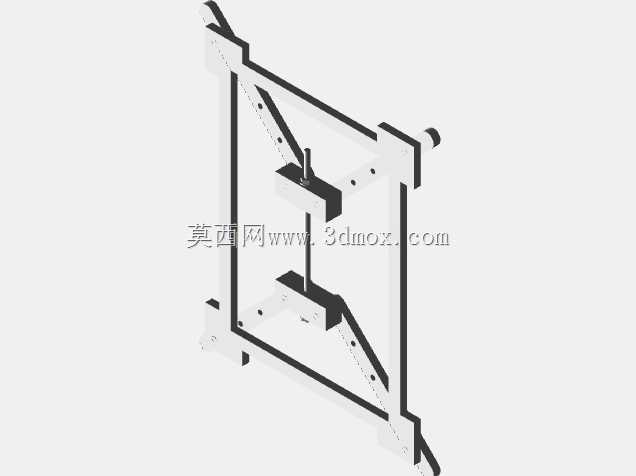

　　中间的调节机构采用双滑块配合中心丝杆的结构，丝杆为通长金属螺纹杆，上下两个木质滑块套在丝杆上，每个滑块两端铰接两根斜向支撑木方，斜撑另一端分别连接外框相邻边的滑动块，转动中心丝杆时，两个滑块会沿丝杆轴向同步相向或反向移动，通过斜撑带动四个角的滑动块沿外框导槽同步伸缩，实现对不同尺寸相框的适配夹持。这种同步调节的结构设计，能保证四个方向的夹持力均匀施加，不会出现单边受力导致的边框偏移，相比传统的F夹、直角夹逐个固定的方式，一次装夹就能完成四边的定位，装夹效率提升明显。在相框加工、装裱的实际作业场景中，四边拼接对齐的精度控制一直是手工作业的痛点，尤其是木质相框，45度拼角如果出现错位、缝隙不均，不仅影响外观，后续补腻子打磨也会增加额外工时，这款夹持工装就是针对这类作业痛点设计的专用定位夹持工具。从结构设计来看，整体采用对称式框架布局，外围四根实木方料构成正方形基准外框，作为整个工装的定位基准面，四个角位设置带凸台的定位挡块，刚好卡住相框边框的外侧直角，保证拼合后相框的外轮廓方正，不会出现菱形变形。

　　从安装边界和尺寸适配来看，工装的外框采用硬木制作，导槽开设在外框方料的内侧，角位滑动块的行程覆盖常规相框的常用尺寸范围，最小可夹持巴掌大小的桌面摆台相框，最大可适配常规墙面装饰画框的尺寸，基本覆盖民用相框加工的主流尺寸需求。中心丝杆的端部设置有转动手柄位，作业时不需要额外工具，徒手转动丝杆就能完成夹紧和松开操作，滑块与丝杆的配合采用木质螺纹孔嵌入金属螺母的结构，既保留了木质工装的轻量化特性，又避免了木质螺纹反复使用后磨损滑牙的问题，延长工装的使用寿命。

　　在实际使用场景中，不管是木工爱好者自制相框，还是小型装裱作坊的批量作业，这款工装都能适配：拼框时先在相框边框的45度斜面上涂好木工胶，将四个边框依次靠在工装的角位挡块上，初步对齐拼角后转动中心丝杆，四个角的夹持块同步向内收拢，均匀顶紧相框边框的外侧，把拼缝处多余的胶水挤出，保证拼角严丝合缝，等待胶水固化的过程中不需要额外扶持，也不会因为夹持力不均导致边框移位。斜撑结构的受力设计经过优化，夹紧时斜撑对滑动块的作用力方向垂直于相框边框侧面，不会产生向上或向下的分力导致边框翘起，每个滑动块与外框导槽的配合面做了打磨处理，滑动顺畅无卡滞，同时配合间隙控制在0.2mm以内，保证定位精度不会因为间隙过大出现偏差。

　　工装整体没有复杂的金属构件，除了中心丝杆和铰接处的小销轴外，其余部件都可以采用硬木边角料制作，加工难度低，普通木工设备就能完成制作，自重较轻，方便在工作台面上移动摆放，不需要固定安装，随用随取。夹持接触的位置都做了圆角处理，不会在木质相框表面留下压痕，对于表面已经做了打磨或者上漆的边框，也可以在夹持块位置垫上软质垫片，进一步避免夹伤工件表面。相比市面上的金属相框夹，这款木质工装的制作成本更低，结构直观易维护，长期使用后如果出现滑块磨损，只需要更换对应的木质滑块即可，不需要整体报废，非常适合小型木工场景使用。在结构细节上，中心丝杆采用正反牙设计，上下两段螺纹旋向相反，这样转动丝杆时两个滑块才会同步相向移动，保证四个方向的夹持行程一致，不需要逐个调整夹持位置，铰接处的销轴采用过盈配合压入木方，不会因为反复开合出现松动脱落，外框的四个角位采用榫接结构加固，保证工装本身的框架刚度，夹紧时不会因为反作用力出现外框变形，影响定位精度。
