车间台用叠层式模具定位工装结构

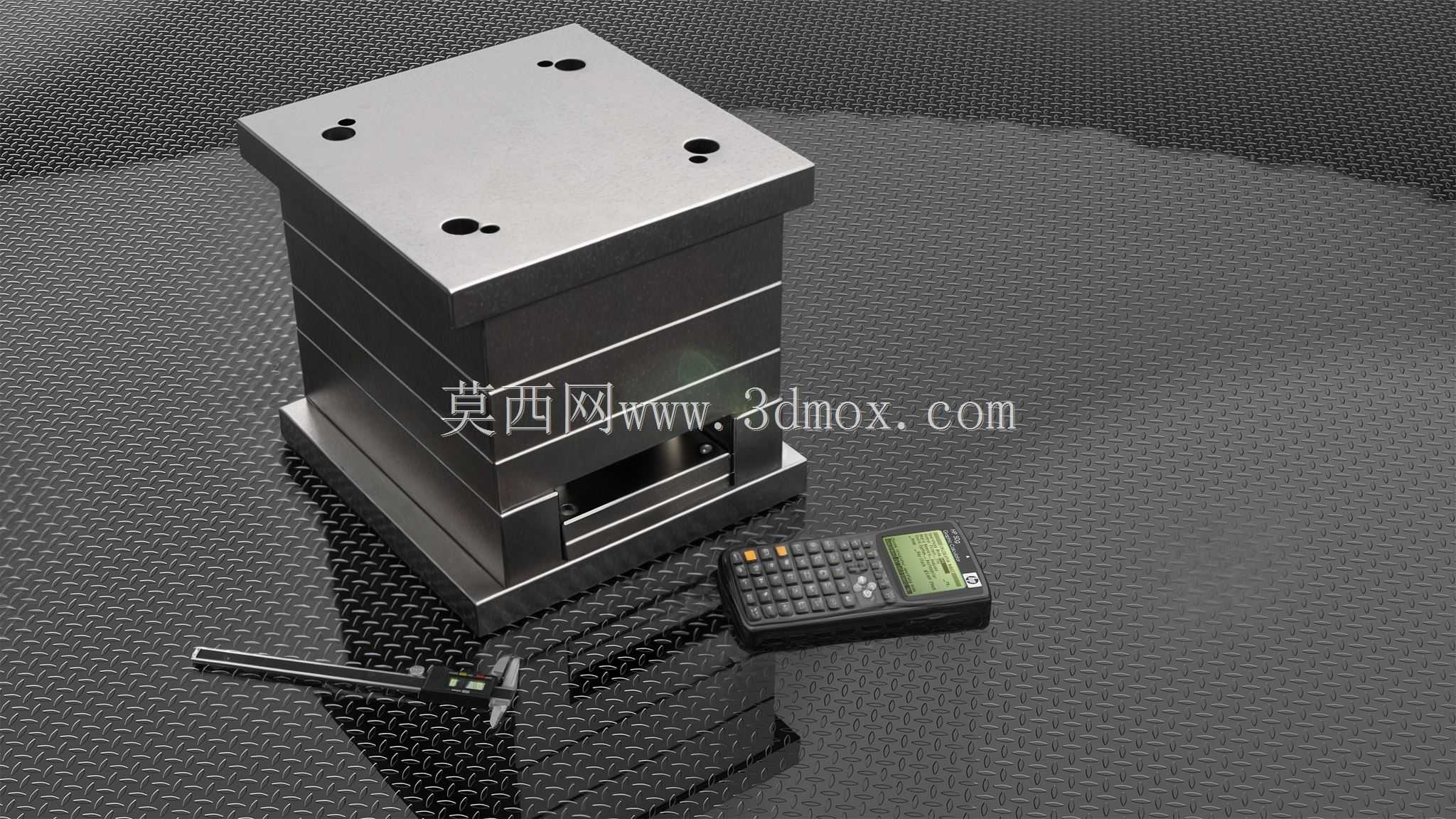

　　这套叠层式模具定位工装，是面向小型五金冲压、塑胶注塑件批量试制场景设计的工位配套结构，日常固定在重型钳工工作台台面上使用，和台虎钳配合完成模具的拆装、修模、合模校验等常规作业。从结构布局来看，工装主体采用多层钢板叠合的框架设计，每层钢板之间通过定位销做精准对位，避免层间错位影响模腔合模精度，最上层的安装板预留了四个对称分布的沉头安装孔，既可以通过螺栓直接固定在工作台台面的T型槽内，也可以根据作业需求快速拆卸移位，适配不同工位的作业需求。

　　工装的整体高度控制在220mm左右，底座长宽尺寸为180mm*160mm，安装时只需要占用工作台靠近台虎钳的边角区域，不会占用过多台面操作空间，台面上剩余的区域可以放置锉刀、扳手、间隙塞尺等常用修模工具，作业时随手可取，减少无效走动。从设计思路上，这套工装没有采用整体式的厚重模座结构，而是选择叠层装配式设计，一方面是为了适配不同厚度规格的小型模具，当模具高度变化时，可以通过增减中间层钢板的数量来调整工装的整体支撑高度，让模具的作业面始终和操作人员的手肘操作高度齐平，长时间修模作业时能降低手臂疲劳感；另一方面叠层结构的加工难度更低，每一层钢板都可以通过平面磨床加工到统一的平面度要求，装配后整体支撑面的平面度可以控制在0.02mm以内，完全满足小型模具合模校验的精度要求，相比整体式模座，加工成本能降低40%左右，后期如果某一层钢板出现磕碰变形，只需要单独更换对应层板即可，不需要整体报废，维护成本更低。

　　工装的下层预留了30mm高度的开口空间，这个空间是专门为合模时的导向柱伸出、以及小型顶出机构的临时安装预留的，当进行模具合模测试时，不需要额外垫高模具，导向柱可以直接伸入下层空腔，避免导向柱和工作台台面发生磕碰损伤。在实际车间应用场景中，这套工装主要服务于模具维修班组、新品试制班组的日常作业，当小型模具完成线切割、电火花加工后，会先放置在这套工装上进行初步的合模检查，确认分型面贴合度、导柱导套配合顺畅度没有问题后，再吊装到注塑机或者冲床上进行试模，能有效避免带问题上机导致的设备损伤。

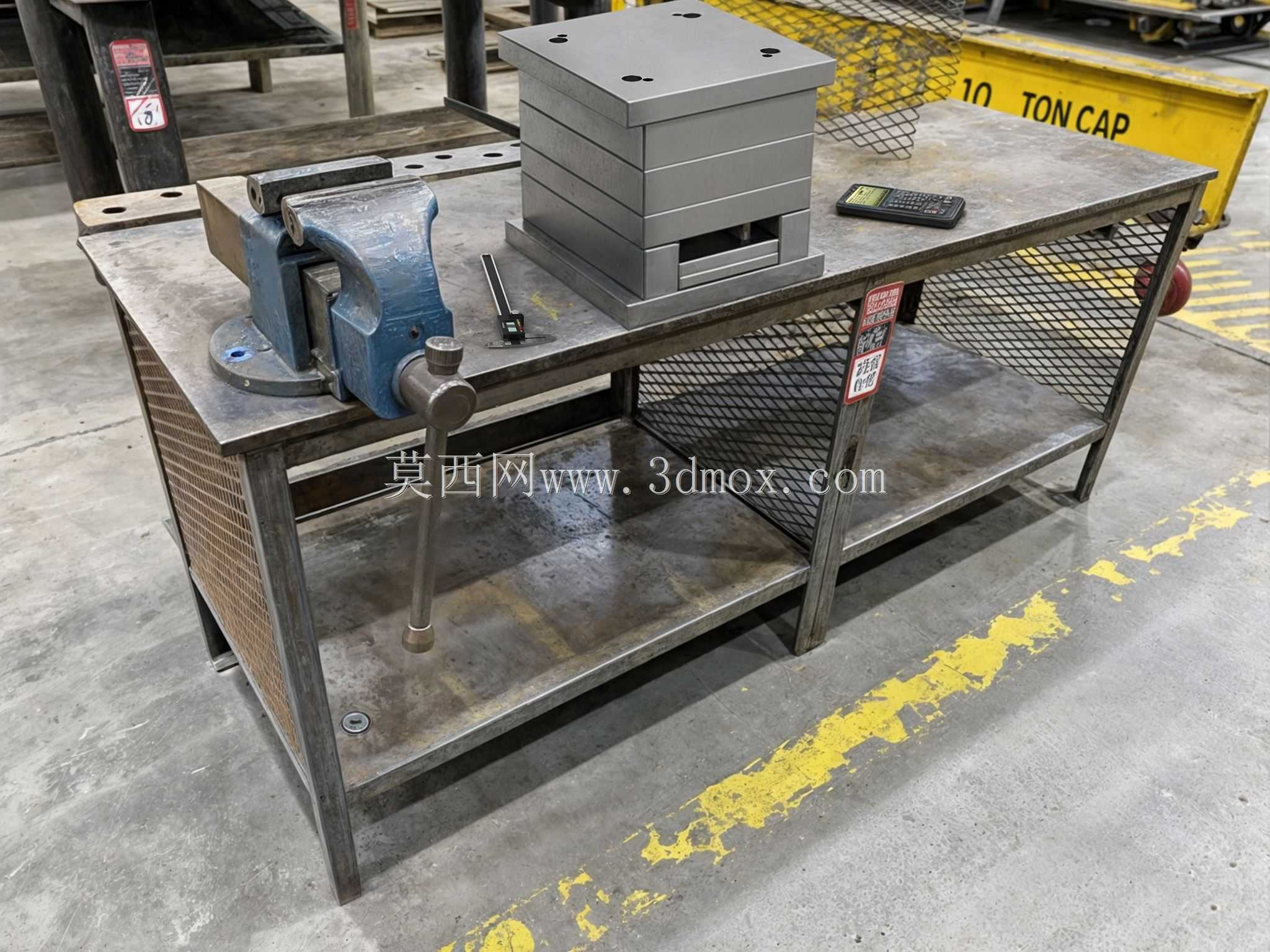

　　和工装配套使用的重型钳工工作台采用方管焊接框架，台面铺设20mm厚的冷轧钢板，台面下方设置了一层钢板网置物层，可以放置暂时不用的模具配件、工具盒等物品，工作台的额定承重达到1吨，完全满足叠放多套小型模具的承重需求，台面上同时安装的台虎钳钳口开度为150mm，可以夹持工装侧边或者模具本体，配合完成模具的拆卸、零件打磨等作业。工装的所有外露棱边都做了R2的倒角处理，避免作业时锋利棱边刮伤操作人员的手臂，表面做了发黑防锈处理，在车间多油污、多切削液的环境下也不容易生锈，日常维护只需要定期擦拭台面油污即可，不需要特殊的保养操作。在安装边界上，工装底部的四个角都做了5mm的倒角，放置在台面上时不会和台面上的T型槽边缘发生干涉，固定螺栓采用内六角圆柱头螺栓，螺栓头部完全沉入沉孔内，不会突出工装支撑面，避免放置模具时螺栓头部刮伤模具的底座平面。这套工装的结构设计完全贴合一线模具作业的实际需求，没有多余的冗余结构，所有的结构尺寸、空间预留都是围绕小型模具的修模、校验作业流程设计，能有效提升班组的作业效率，减少作业过程中的辅助准备时间。
