TormacMicroArc4配套安装耳轴结构

在小型数控铣削加工的日常场景里，经常会遇到需要对工件进行多面连续加工的需求，尤其是针对小尺寸精密零件，单次装夹完成多面加工能大幅减少装夹找正的时间，降低重复装夹带来的形位公差累积，这时候适配小型机床的第四轴安装耳轴就成了提升加工效率的核心配套部件。这套耳轴结构是专门为Tormac MicroArc4这类小型回转转台设计的安装承载结构，核心作用是将回转转台稳定固定在机床工作台面上，同时为转台提供可靠的回转支撑基准，保证转台运转过程中不会出现偏摆、位移，保障加工精度。

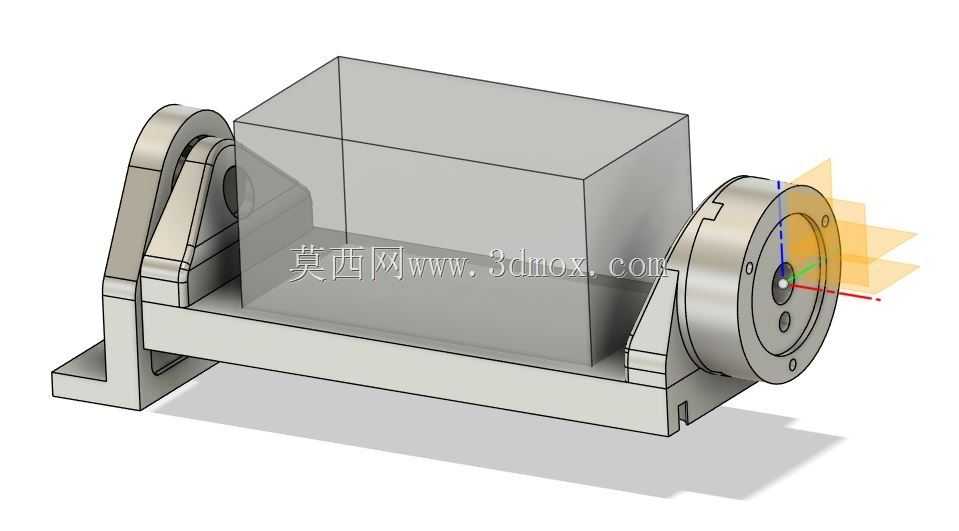

从结构设计逻辑来看，整套耳轴采用双侧支撑的对称布局，一侧为固定支撑端，集成了转台连接的定位法兰结构，法兰上预留了对应转台安装的定位销孔与螺栓过孔，能保证转台安装时的同轴度，避免转台回转轴线与耳轴支撑轴线出现偏移；另一侧为可调支撑端，可适配不同长度规格的转台或者工装装夹需求，安装时可根据实际装夹的工件长度微调支撑间距，适配不同的加工场景。底部的安装基座采用L型折弯式的一体结构设计，基座底面为完整的安装贴合面，预留了T型槽螺栓的安装让位槽，可直接适配常规小型数控铣床的工作台T型槽间距，不需要额外制作转接板就能完成固定，大幅降低安装调试的难度。

关于安装边界与尺寸适配，这套耳轴的基座高度经过精准匹配，当安装在常规5英寸基座高度的机床工作台上时，需要搭配高度为0.714英寸的垫高块使用，才能保证MicroArc4转台的回转中心高度与机床主轴的加工行程范围匹配，避免出现加工行程不足或者干涉的问题。耳轴的支撑臂采用了加强筋结构设计，在支撑臂与基座连接的位置做了三角形加强筋过渡，既可以减轻整体结构的重量，又能保证支撑臂的刚性，在承受较重工件或者大切削力加工时，不会出现支撑臂变形导致的转台跳动，保障加工过程的稳定性。

在实际应用中，这套耳轴不仅可以用来安装MicroArc4回转转台，还可以根据加工需求搭配不同的工装夹具，比如安装三爪卡盘、定制工装板来装夹异形工件，实现工件的四轴联动加工，完成复杂曲面、多面孔系、多面轮廓的一次性加工。在零件加工的细节处理上，耳轴的所有安装贴合面都做了铣平加工处理，表面粗糙度满足安装定位的要求，各连接孔位的位置度公差控制在合理范围内，保证安装时不需要额外修配就能完成装配，降低现场安装的调试工作量。支撑端的轴承安装位采用了台阶孔设计，可适配标准角接触轴承的安装，保证回转过程的顺畅度，同时能承受径向与轴向的切削载荷，避免轴承过早磨损。

从结构的实用性角度出发，这套耳轴的设计充分考虑了小型加工车间的实际使用需求，整体结构没有多余的复杂设计，所有零部件都采用常规机械加工工艺就能完成制造，维护保养也十分方便，日常使用中只需要定期检查连接螺栓的紧固情况、支撑轴承的润滑状态就能保证长期稳定运行。在加工干涉规避方面，设计时特意将支撑臂的外形做了内收处理，给刀具的加工路径留出了足够的避让空间，加工时刀具不会与支撑臂发生碰撞，即便是加工靠近支撑端的工件位置，也有足够的走刀空间，不需要额外加长刀具就能完成加工，减少了刀具成本投入，也避免了长刀具带来的刚性不足问题。
