多通路口法兰连接金属分流管路结构

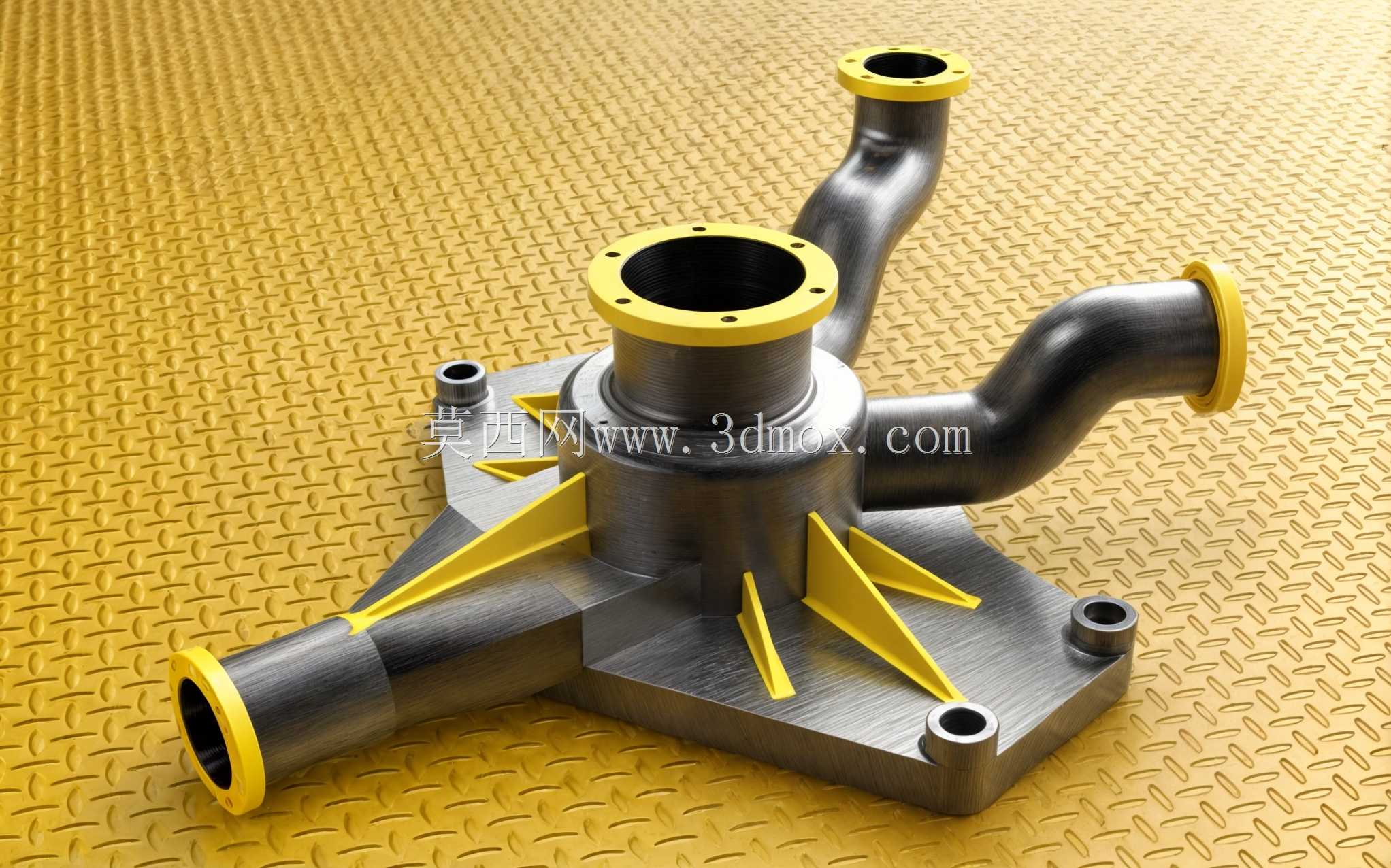

　　该多通分流管路结构主要应用于工业流体输送系统的支路分流场景，可适配液压系统、冷却循环系统、低压流体输送管线等工况，作为主管路向多个分支管路分流介质的核心转接部件使用，能够在有限安装空间内完成单路输入、多路输出的介质流向切换，减少管路转接接头数量，降低系统泄漏风险。从结构设计来看，主体采用方形安装底板作为承载基础，底板上预留两个沉头安装孔，可通过螺栓直接固定在设备安装基面或管廊支架上，安装孔的位置公差按照机械安装通用标准设定，能够适配常规M6-M8规格的紧固螺栓，安装底板与中心主体的连接位置均匀分布六片三角形加强筋，筋板厚度根据主体承压等级做等强度设计，既可以降低整体构件重量，又能抵消管路内部介质压力产生的径向推力，避免长期运行过程中主体与底板连接位置出现应力开裂。

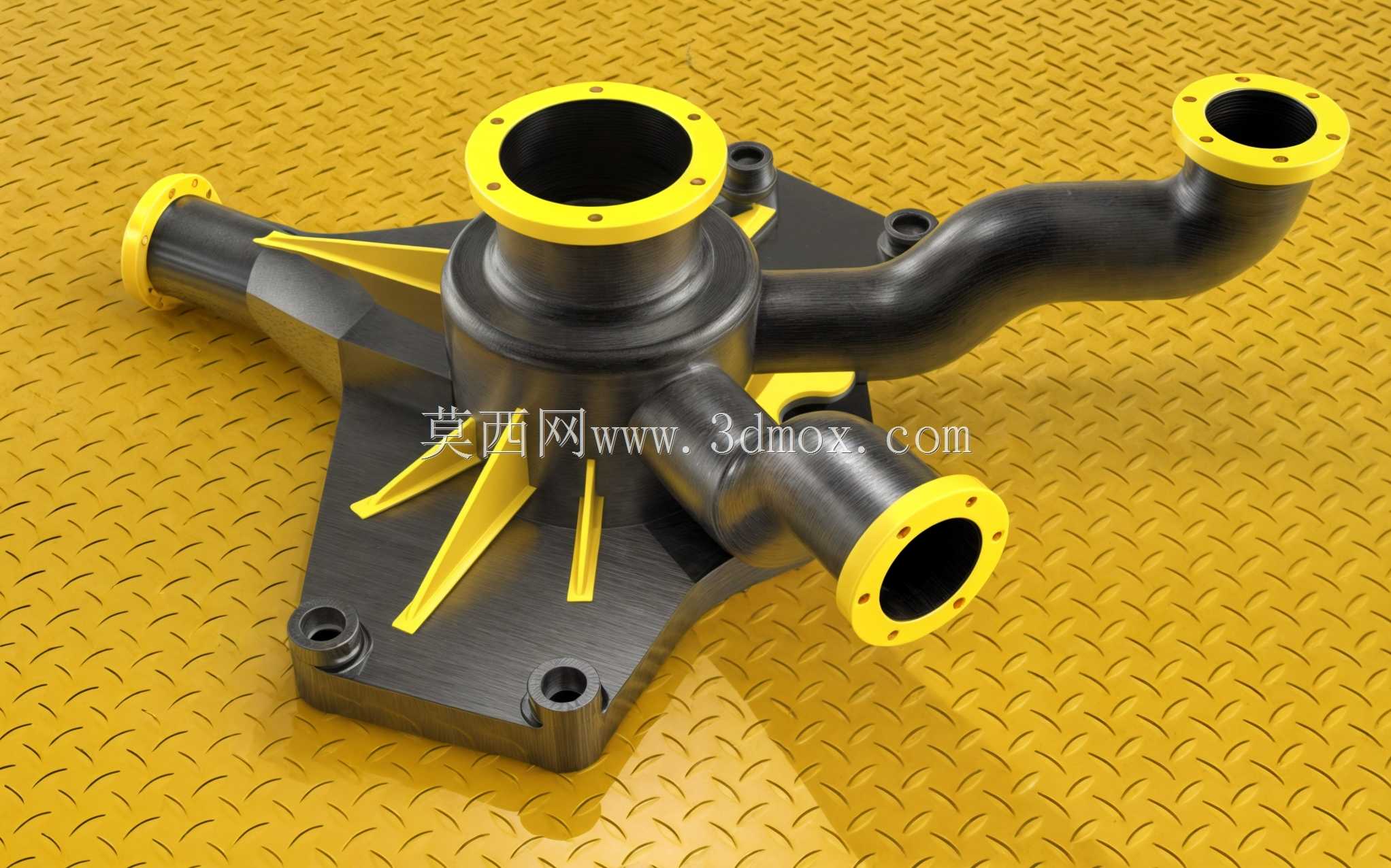

　　中心主体为圆柱形腔体结构，作为介质汇流与分流的核心腔室，腔体壁厚根据1.6MPa公称压力标准计算取值，可满足常规工业低压流体输送的承压要求。腔体向上、向左、向右上、向右下四个方向延伸出弯管支路，每个支路的端部都设计有带螺栓孔的法兰连接盘，法兰盘端面预留密封槽，可适配O型密封圈或平垫片实现端面密封，法兰连接尺寸符合通用管路连接标准，能够直接与同规格的标准管路、阀门或其他流体元件对接，无需额外加工转接件。弯管部分采用平滑圆弧过渡设计，弯曲半径按照管路通径的1.5倍设定，可减少介质在弯管位置的流动阻力，降低湍流产生的概率，同时避免介质内杂质在弯管处沉积堵塞。

　　各支路的通径根据分流流量需求做差异化设计，其中水平向左的支路通径最大，作为主要输出支路，其余三个支路通径依次减小，可适配不同流量需求的分支回路，设计过程中通过流体仿真验证了各支路的流量分配均匀性，确保在额定流量下各支路的压力损失控制在允许范围内。从安装边界来看，整体结构的最大外轮廓尺寸根据支路延伸范围确定，安装时需要在底板周围预留至少50mm的操作空间，用于紧固安装螺栓和法兰连接螺栓，各支路法兰端面距离中心腔体的距离经过优化，避免相邻支路的法兰安装时出现工具操作空间干涉，同时弯管的弯曲角度经过精准计算，确保各支路的走向不会与周边设备构件发生碰撞。

　　该结构的建模过程中，所有配合面都做了公差标注，法兰端面的平面度、安装孔的位置度、弯管内壁的粗糙度都按照流体元件的通用加工要求设定，可直接用于后续的工程图输出和加工制造，也可作为流体系统设计中的标准转接部件调用，在设备改造、管路优化等场景中能够快速完成布局设计，减少重复建模工作量。
