牵引式立式饲料搅拌投喂一体机结构

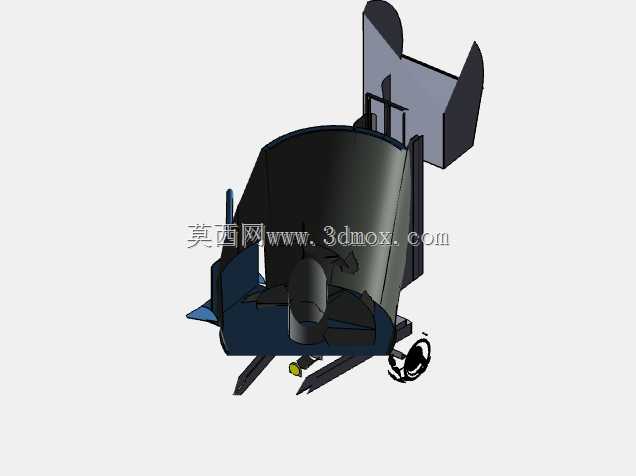

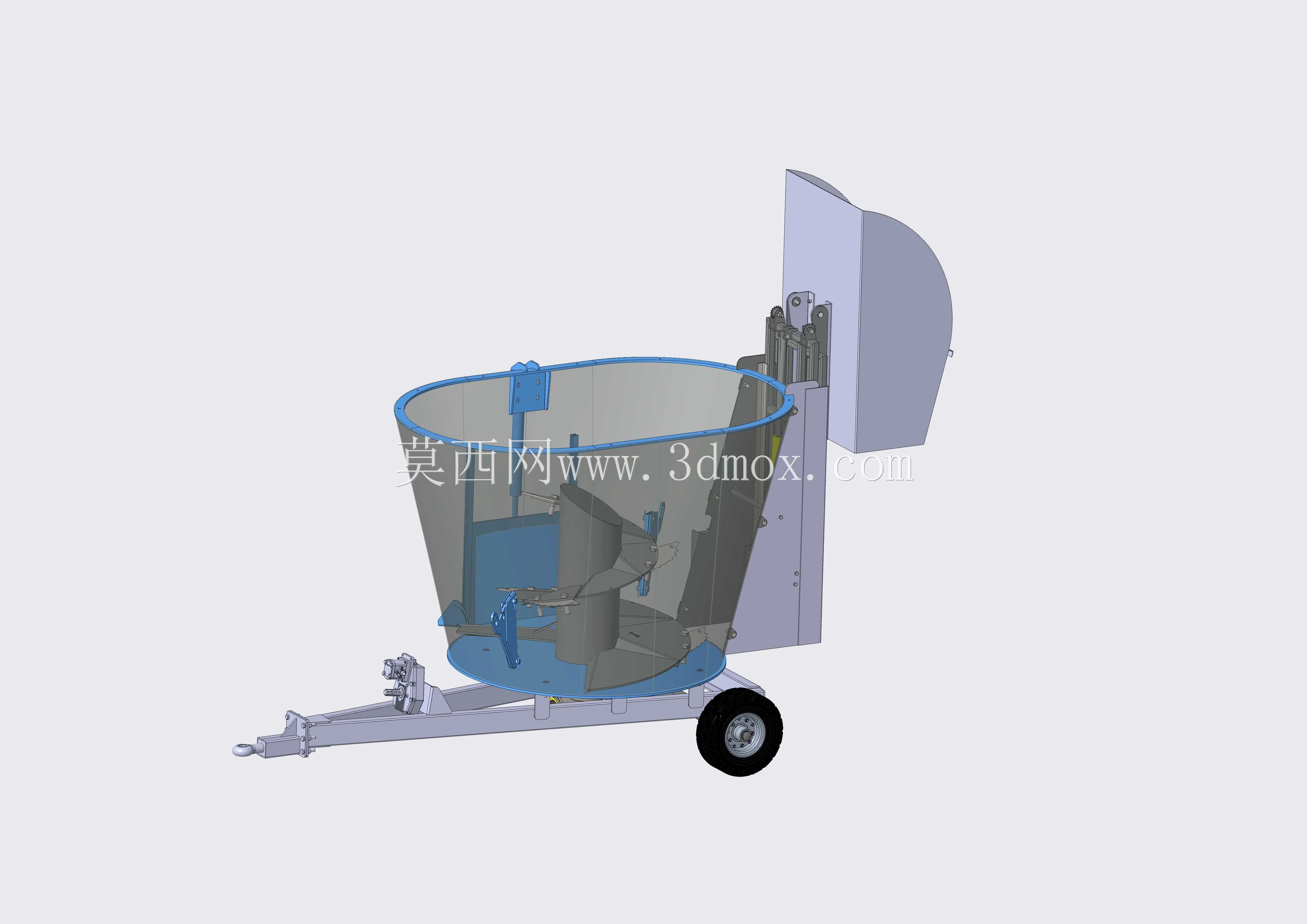

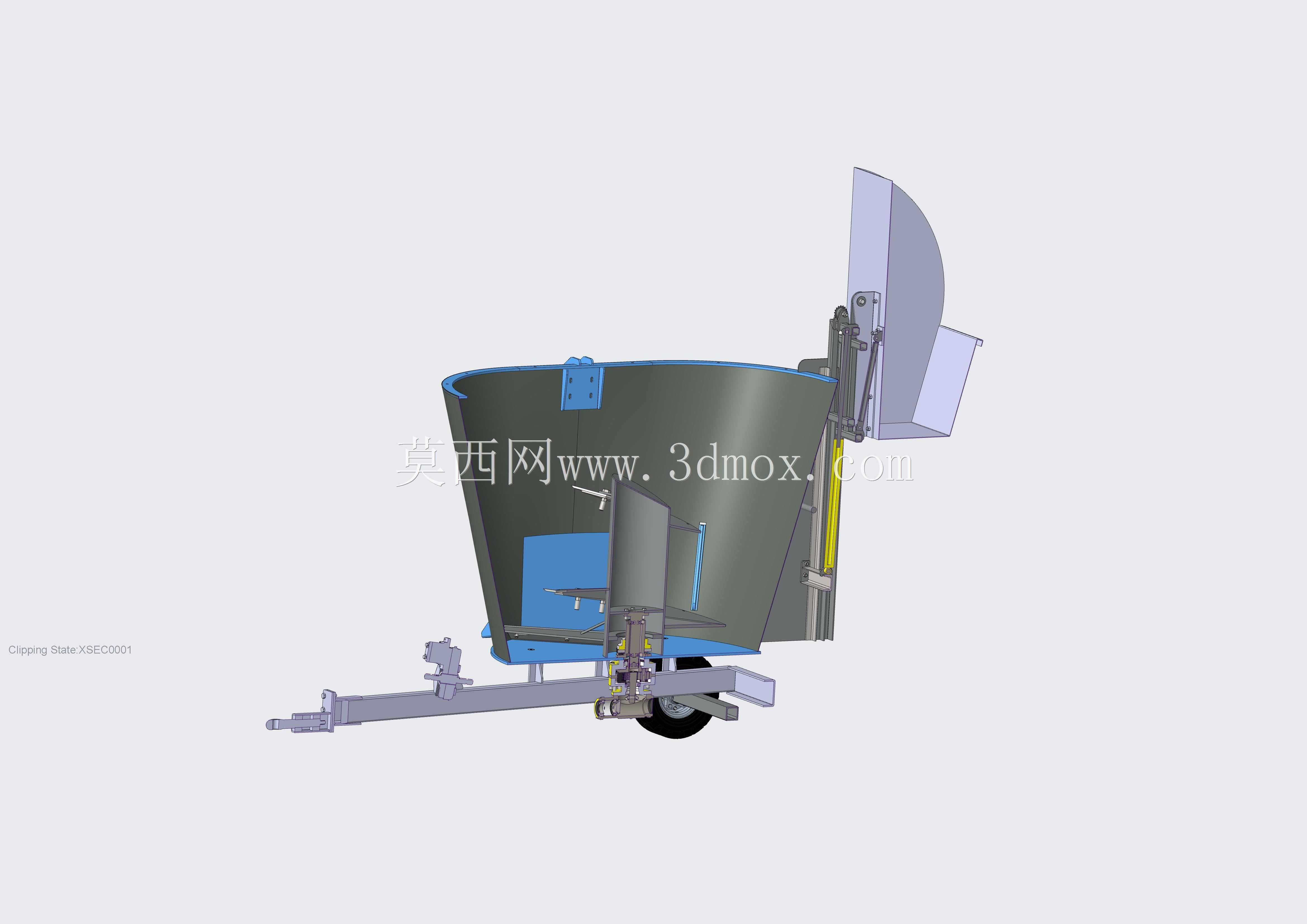

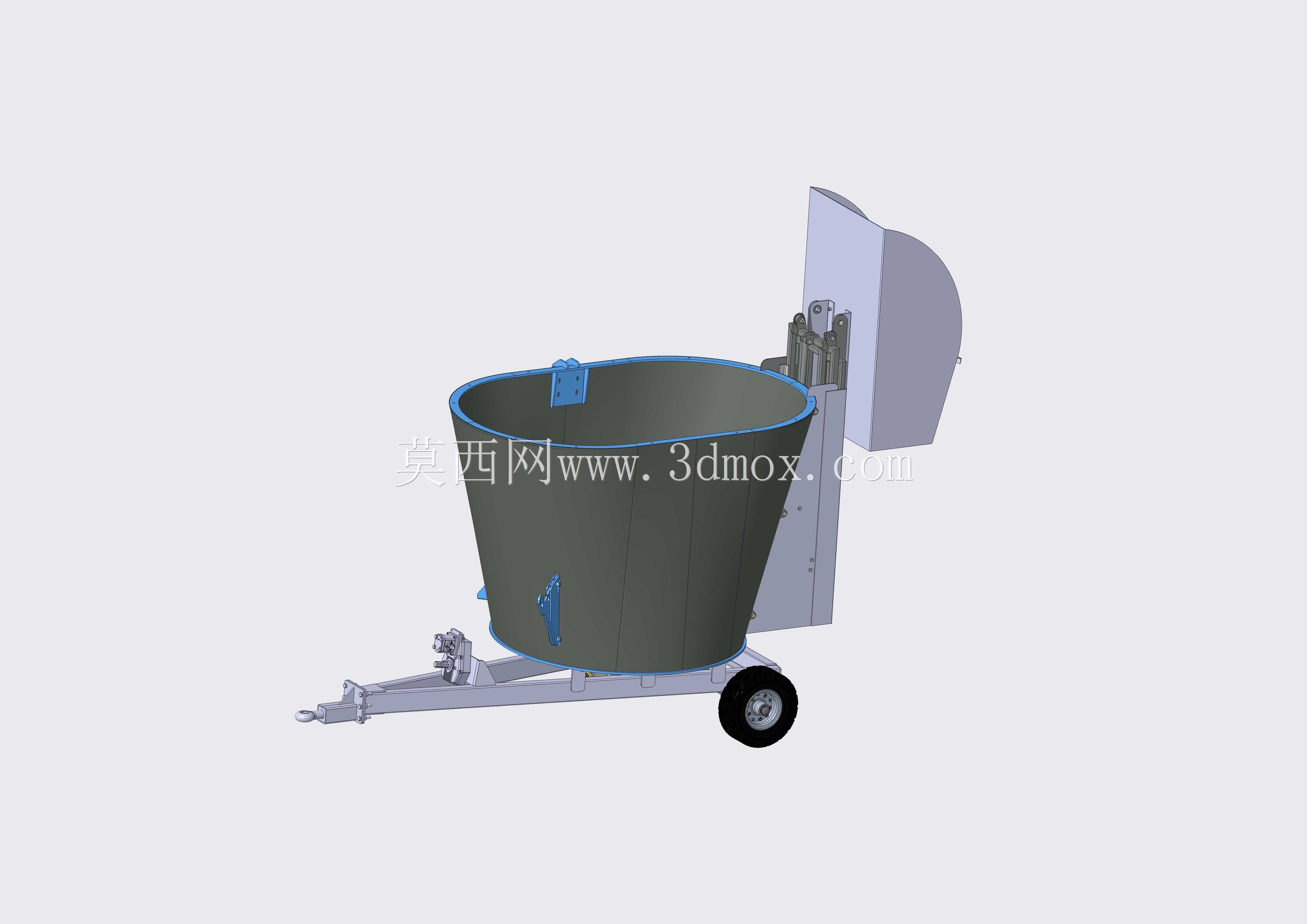

　　这款牵引式立式搅拌设备主要面向规模化牛羊养殖场景，适配牧场全日粮混合投喂的作业需求，可直接由农用拖拉机牵引转场，在不同畜舍间完成饲料混合、输送、投喂的连续作业，省去多设备转运物料的中间环节。设备整体采用单轮轴牵引布局，前端设置标准牵引挂接结构，可与多数农用拖拉机的后牵引销快速对接，挂接点高度适配常规农用牵引设备的接口范围，牵引架上集成制动气路接口与信号接线端，满足乡村道路及牧场内部道路的转场通行要求。搅拌罐体采用上宽下窄的锥桶形结构，罐体下半部分为钢制焊接基座，上半部分设置透明观察段，可在作业过程中直观查看内部物料的混合状态，罐体顶部设置可开合的防护盖，既避免搅拌过程中物料飞溅，也可在加料时打开作为辅助投料口。

　　罐体内部设置立式螺旋搅拌轴，轴上排布多组角度可调的搅拌桨叶，桨叶边缘做耐磨堆焊处理，可应对青贮、干草、精饲料、矿物质添加剂等不同物性物料的混合需求，搅拌过程中螺旋结构可将底部物料持续向上提升，再沿罐壁回落形成循环混合路径，避免出现物料分层、结块的问题，混合均匀度可满足全日粮饲喂的营养配比要求。罐体后侧设置可液压开启的出料通道，出料口高度可根据畜舍饲槽的高度调整，搅拌完成的物料可通过螺旋推送结构直接从出料口均匀排出，投喂过程中可通过控制牵引设备的行进速度调整投喂厚度，无需额外配备出料输送装置。

　　设备的行走轮采用农用宽幅轮胎，接地比压小，可在牧场松软地面、未硬化的饲草料堆放场地平稳通行，轮轴与罐体基座之间设置减震阻尼结构，减少转场过程中颠簸对罐体焊接结构、搅拌轴轴承座的疲劳损伤。液压系统采用独立的阀组控制，分别对应出料门启闭、搅拌轴转速调节、出料通道升降三个动作，液压管路沿罐体基座外侧排布，设置防护盖板避免草料剐蹭、积料腐蚀，管路接头采用标准快插结构，便于日常维护更换。设计过程中重点考虑了设备的维护便捷性，搅拌轴的下端轴承座设置在罐体基座外侧，可直接在外部完成润滑、密封件更换操作，无需清空罐内物料进入内部作业；罐体底部设置可开启的清料口，在更换饲料配方、长期停机时可彻底清空罐底残留的积料，避免物料霉变影响后续饲喂安全。

　　整机的重心经过优化布置，满载搅拌状态下重心位于轮轴中心偏前位置，牵引状态下不会对拖拉机的转向轮造成过多载荷转移，转场转弯时的最小转弯半径适配牧场内部的窄道通行需求，罐体的最大宽度符合农用机械道路通行的尺寸要求，无需额外拆解即可完成跨区域转场。设备的搅拌转速设置高低两档，低档用于大体积干草、青贮料的初混，避免桨叶卡滞，高档用于精料、添加剂的均匀混合，缩短整体搅拌周期，单次搅拌循环可完成数立方物料的混合处理，匹配中等规模牧场的单次投喂量需求。罐体侧壁设置的加料格栅可在粉碎后的草料投入时过滤大块异物，避免硬质杂物进入搅拌舱损坏桨叶，格栅的栅条间距经过优化，既不会阻挡正常草料进入，也可有效拦截石块、金属件等异物。
